PRINTED CIRCUIT BOARDS

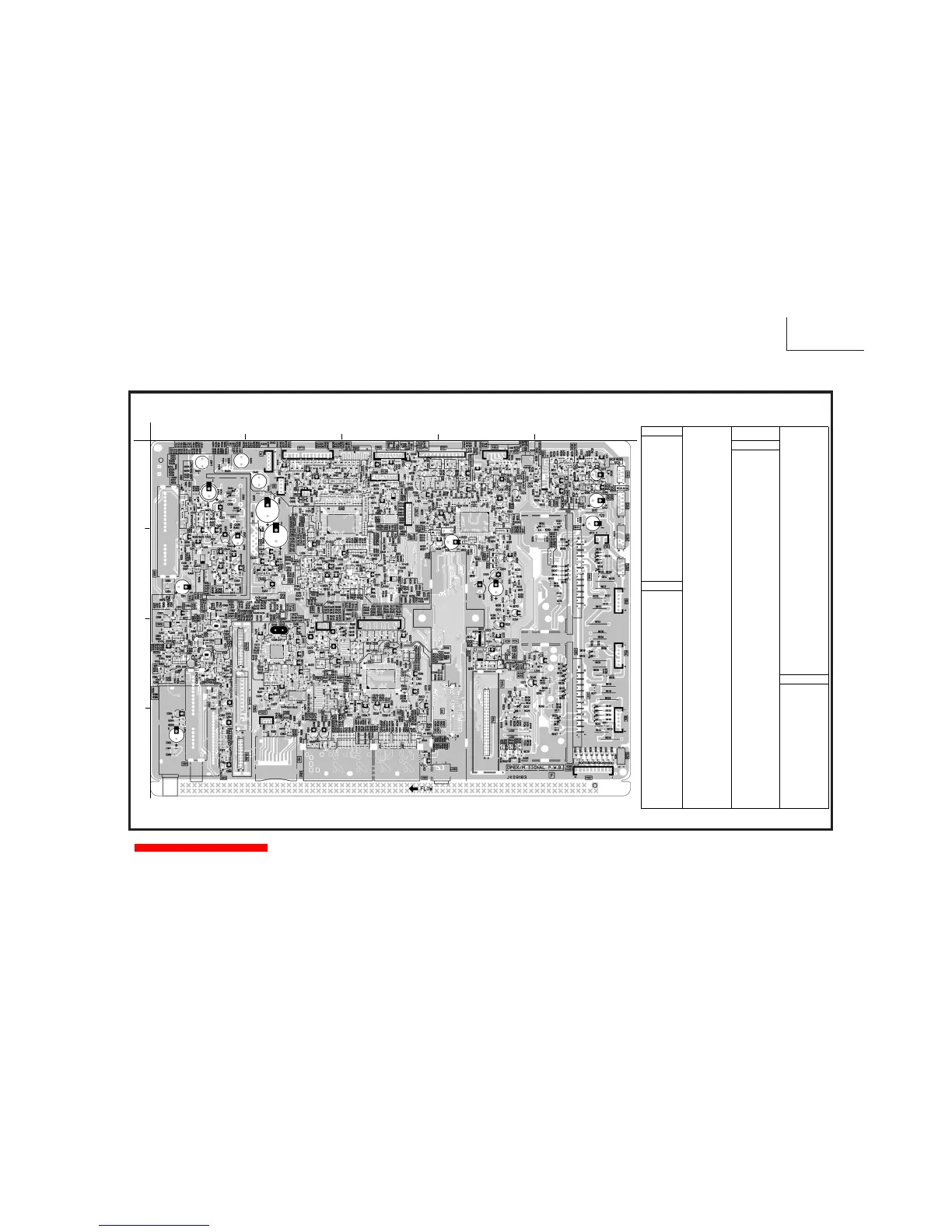

DP65 SIGNAL PWB (Component side)
DP65
SEMICONDUCTOR LOCATION
( Component side)
BACK TO TABLE OF CONTENTS
143
A
B
C
D
1 2 3 4 5
Q401 C-2 QY06 A-4 DC16 B-4
Q402 C-2 QY07 A-4 DC17 A-4
I001 A-3 Q404 C-2 DC18 A-5
I002 A-2 Q405 C-2 DC19 A-5
I003 B-2 Q406 C-2 DC20 A-5
I004 B-3 Q407 C-2 D001 B-3 DC21 A-5
I005 B-2 Q501 D-3 D002 A-2 DC22 A-5
I006 B-3 Q502 D-3 D003 A-2 DC23 A-5
I007 B-3 Q503 D-3 D004 A-2 DC24 A-5
I301 C-1 Q504 C-3 D005 A-2 DC25 A-5
I302 D-2 Q505 C-3 D006 A-2 DC26 A-5
I303 C-1 QA01 C-2 D007 A-2 DC27 C-4
I304 C-1 QA02 C-2 D008 A-3 DC28 D-4
I305 C-1 QA03 B-1 D009 B-3 DC29 D-4
I306 B-1 QA04 A-1 D010 A-2 DC30 A-4
I307 C-1 QA05 A-1 D011 A-2 DC31 A-5
I308 C-1 QA06 A-1 D012 A-2 DC32 A-5
I309 C-1 QA07 A-1 D013 A-3 DC33 A-5
I310 C-1 QA08 B-1 D014 A-3 DK01 A-5
I311 C-1 QA09 B-1 D015 A-2 DK02 A-5
I401 C-2 QA10 B-2 D016 A-2 DK03 D-5
I501 C-3 QA11 A-1 D017 A-2 DK04 D-5
IA01 C-2 QA12 A-1 D018 A-2 DK05 C-5
IA02 B-1 QA13 C-2 D019 A-2 DK06 D-5
IA03 B-2 QA14 A-1 D020 A-2 DK07 B-5
IA04 B-2 QC01 B-4 D021 A-2 DK08 B-5
IC01 C-4 QC02 B-4 D022 A-2 DK09 B-5
IK01 C-5 QC03 C-4 D301 C-1 DK10 B-5
IK02 B-5 QC04 B-4 D302 A-1 DK11 C-5
IK03 C-4 QC05 B-4 D304 C-1 DK12 C-5
IX01 A-4 QC06 A-5 D401 C-2 DK13 B-5
IX02 B-4 QC07 A-5 D501 C-3 DK14 B-5
QC08 A-5 D502 C-3 DK15 C-5
QC09 A-5 D503 C-3 DK16 C-5
QC10 A-5 D504 C-3 DK17 B-5
Q001 B-3 QC11 A-5 D505 C-3 DK18 B-5
Q002 B-3 QC12 A-5 D506 C-3 DK19 B-5
Q003 A-2 QC13 A-5 D507 C-3 DK20 B-5
Q004 A-2 QC14 C-4 D508 C-3 DK21 D-5
Q005 B-3 QC15 C-4 D509 C-3 DK22 D-5
Q006 B-3 QC16 C-4 D510 D-3 DK23 C-5
Q007 B-3 QC17 D-4 D511 D-3 DK24 C-5
Q008 B-3 QC18 D-4 D512 C-2 DK25 C-5
Q009 B-3 QC19 D-4 D513 C-2 DK26 C-5
Q010 A-2 QC20 D-4 D514 C-2 DK27 C-4
Q011 B-2 QC21 C-4 D515 C-2 DX01 A-5
Q012 A-3 QC22 C-4 D516 C-2 DX02 A-4
Q013 A-3 QC23 B-4 D517 C-2 DX03 B-3
Q014 B-2 QC24 A-5 DA01 B-2 DX04 A-4
Q015 A-2 QX01 B-4 DA02 A-1 DX05 A-3
Q016 B-3 QX02 B-4 DA03 A-1 DX06 A-3
Q017 A-3 QX03 B-4 DA04 A-1 DX08 A-3
Q018 A-3 QX04 B-4 DA05 A-1
Q019 A-3 QX05 A-3 DA06 C-3
Q020 A-3 QX06 A-3 DA07 C-2
Q021 B-2 QX07 B-3 DA08 C-2 X001 B-2
Q022 B-3 QX08 B-3 DA09 C-2 X301 C-1
Q023 B-2 QX09 B-4 DA10 C-2 X302 C-1
Q024 B-3 QX10 B-4 DA11 B-1 X303 A-1
Q025 B-3 QX11 B-4 DA12 B-1 X304 B-1
Q026 B-2 QX12 A-5 DA13 B-1 X305 B-1
Q027 B-2 QX14 A-4 DA14 B-1 X306 D-1
Q028 B-3 QX15 A-4 DA15 C-1 X307 D-1
Q301
C-1
QX16
A-4
DC01
A-4
X308
B-1
Q302 C-1 QX17 A-4 DC02 A-4 X309 D-1
Q303 D-1 QX18 A-4 DC03 A-4 X310 D-1
Q304 D-1 QX19 A-4 DC04 A-4 X311 C-1
Q305 B-1 QX21 A-3 DC05 A-4 X312 C-1
Q306 B-1 QX22 A-4 DC06 D-5 X313 C-1
Q307 C-1 QX23 A-4 DC07 D-5 X314 C-1
Q308 C-1 QX24 A-3 DC08 D-5 X315 D-1
Q309 C-1 QX28 A-4 DC09 D-5 X401 C-2
Q310 C-1 QX32 A-3 DC10 D-5 X402 C-2
Q311 C-1 QX36 A-3 DC11 D-5 X403 C-2
Q312 A-1 QY01 A-4 DC12 D-5 X404 C-2
Q313 A-1 QY02 A-4 DC13 D-5 X405 C-2
Q314 A-1 QY03 A-4 DC14 B-4 X406 C-2
Q315 C-1 QY04 A-4 DC15 B-4 X407 C-2
XX01 B-4
CRYSTAL & FILTER
DIODE
IC
TRANSISTOR
