PRÉPARATION AVANT L’UTILISATION
Avant de mettre l’outil électrique en service, eff ectuer les préparations suivantes :
1. Retirer tous les matériaux d'emballage qui sont attachés ou connectés à l'outil avant d'essayer
de le faire fonctionner.
2. Installation
Epaisseur de l’établi 1" (25mm)
Etabli
Ecrou de 5/16" (8mm)
Boulon de 5/16" (8mm)Socle
5-29/32"(150mm)
11-13/16" (300mm)
3 orifi ces de
11/32" (9mm)
10-13/32" (264mm)

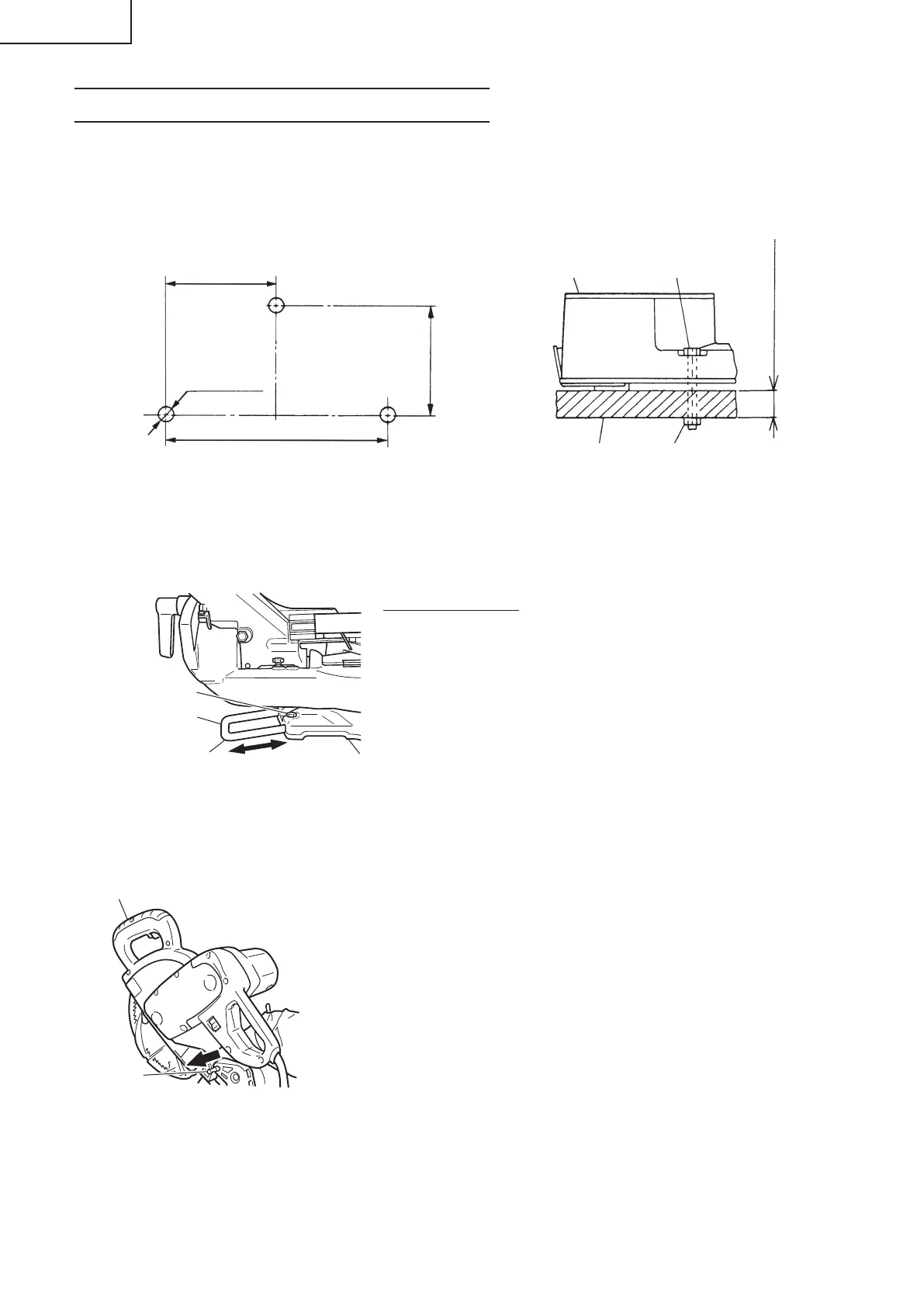

Fig. 4
Fixer l’outil électrique sur un établi horizontal et de niveau conformément à la Fig. 4.
Sélectionner des boulons d’un diamètre 5/16" (8mm) dont la longueur convient pour l’épaisseur de l’établi.
La longueur des boulons devra être d’au moins 1-9/16" (40mm) plus l’épaisseur de l’établi.
Par exemple, utiliser des boulons de 2-9/16" (65mm) ou plus avec un établi de 1" (25mm) d’épaisseur.
Le support fi xé à l’arrière du socle aide à stabiliser l’outil électrique.
Réglage du support
Desserrer le boulon de 6mm à l’aide de la clé à douille de 10mm
fournie.
Régler le support jusqu’à ce que sa surface inférieure soit en contact
avec la surface du banc.
Après le réglage, visser le boulon de 6mm à fond.
Fig. 5
3. Libérer la goupille de verrouillage
Quand l’outil électrique quitte nos usines, ses pièces principales sont
fi xées à l’aide d’une goupille de verrouillage.
Déplacer légèrement la poignée de façon à dégager la goupille de
verrouillage.
REMARQUE: La goupille de verrouillage se dégagera plus
facilement et plus sûrement si l’on abaisse
légèrement la poignée.
La position verrouillée de la goupille de verrouillage
ne doit servir que pour le transport et le remisage.
Fig. 6
4. Installer le sac à copeaux, le support, la butée et les étaux
(Le support et la butée sont des accessoires en option.)
Fixer le sac à copeaux et l’ensemble d’étau comme indiqué sur la Fig. 1 et Fig. 2.
Socle
Boulon de 6mm
Déplacer
Régler le support jusqu’à
ce que sa surface
inférieure soit en contact
avec la surface du banc.
Support
Goupille de
verrouillage
Tirer
Poignée
