53
Français
Procédure de réglage de la profondeur de coupe :
(1) Desserrer l’écrou à oreilles de 8mm et tourner le boulon de réglage de la profondeur de 8mm à la main.
(2) Régler la profondeur de coupe voulue en réglant la distance entre la lame et la surface du socle (voir
à
la Fig. 46).
(3) Quand le réglage est terminé, bien resserrer l’écrou à oreilles de 8mm.
REMARQUE: Quand on découpe une seule encoche à l’une des extrémités de la pièce, retirer la
section inutile avec un ciseau
12. Coupe de matériaux qui se déforment facilement, par exemple une feuille d’aluminium
Les matériaux comme l’aluminium en feuille se déforment facilement quand ils sont serrés trop fort dans un
étau. Cela ne permettra pas une bonne coupe et risque de provoquer une surcharge du moteur.
Pour couper ce genre de matériaux, utiliser une planche de bois pour protéger la pièce comme indiqué à la
Fig. 48. Placer la planche de bois près de la section de coupe.
Pour couper de l’aluminium, enduire la lame d’une huile de coupe (non-combustible) pour obtenir une coupe
régulière et un bon fi ni.
En outre, dans le cas d'un pièce en U, utiliser un morceau de bois comme le montre la Fig. 49 pour réaliser la
stabilité dans le sens latéral, le fi xer près de la coupe de la pièce et le serrer en utilisant l'étau et un serre-joint
disponible sur le marché.
Garde
Ensemble d’étau
Planche de bois
Planche de bois
Feuille d’aluminium
Bouton de
boulonnage de 6mm
Garde
Planche de bois
Feuille d’aluminium
Ensemble d’étau
Planche de bois
Carter

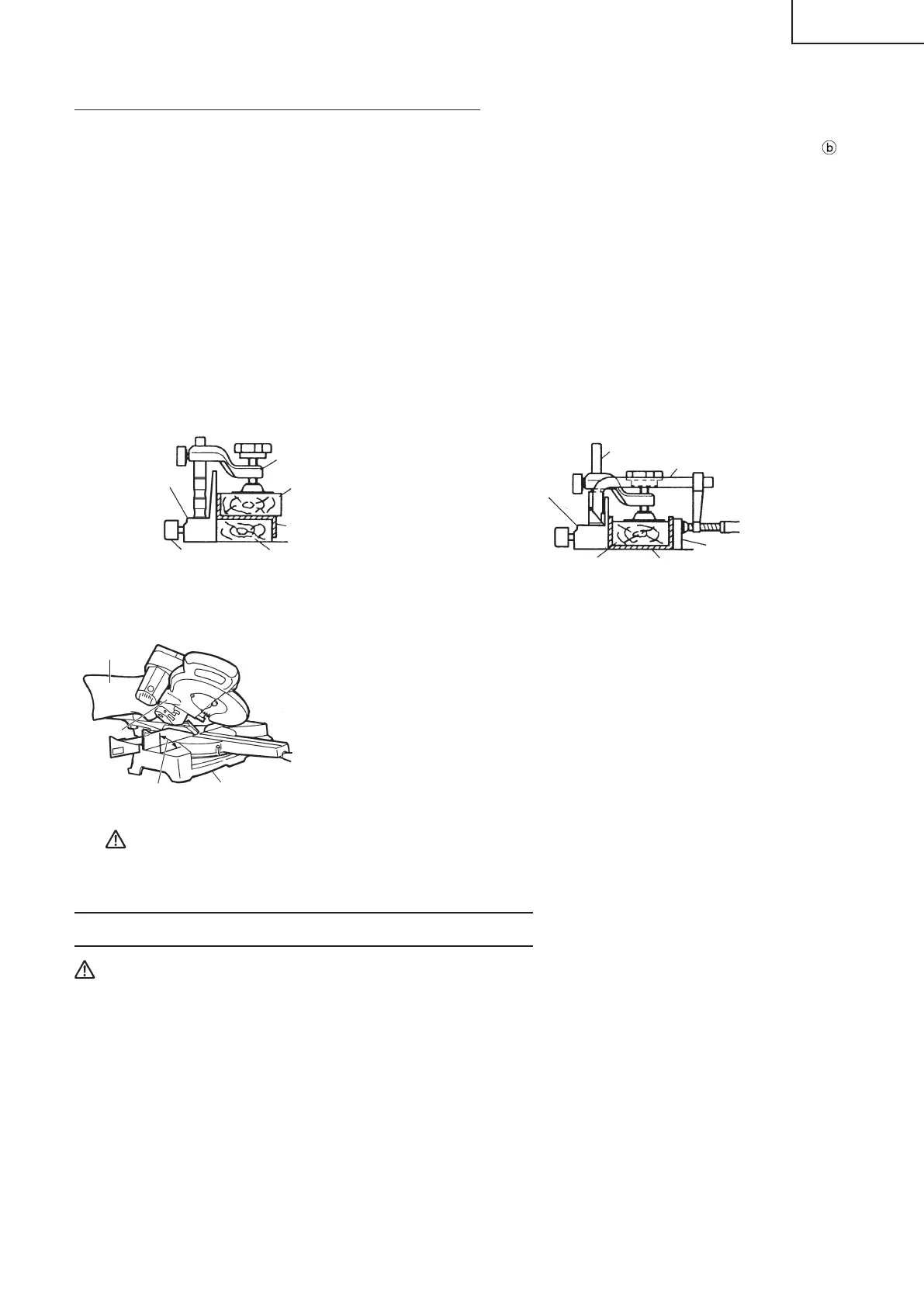

Fig. 48 Fig. 49
13. Utilisation du sac à copeaux (Accessoire standard)
(1) Si le sac à copeaux est plein, les copeaux sortent du sac quand la lame
tourne. Vérifi er le sac à copeaux périodiquement et le vider avant qu’il ne
soit plein.
(2) Lors d’une coupe de biseau ou d’une coupe mixte, fi xer le sac à copeaux à
angle droit sur la surface du socle comme indiqué à la Fig. 50.
ATTENTION: Vider le sac à copeaux fréquemment pour éviter que le conduit et le protection
intérieure ne soient bouchés.
Les copeaux s’accumulent plus rapidement lors d’une coupe de biseau.
INSTALLATION ET RETRAIT DE LA LAME
AVERTISSEMENT: * Pour éviter tout risque d’accident ou de blessure, toujours couper
l’interrupteur à gâchette et débrancher la fi che de la prise secteur avant de
retirer ou d’installer la lame.
Si l’on eff ectue le travail de coupe alors que le boulon n’est pas suffi samment
serré, le boulon risque de se défaire, la lame de se détacher, et la protection
inférieure d’être endommagée, ce qui peut provoquer des blessures.
Par ailleurs, s'assurer que les boulons sont convenablement serrés avant de
brancher la fi che du cordon d'alimentation sur une prise secteur.
* Si les boulons sont posés ou déposés en utilisant un outil autre que la clé
à douille de 10mm (accessoire standard), le serrage peut être excessif ou
insuffi sant et cela peut provoquer une blessure.
Sac à copeaux
Angle droit
Socle
Fig. 50
Conduit
