8. Remplacement de la poly-courroie en V
La puissance du moteur est transmisée la lame de scie par une courroie Poly-V.
Si la courroie Poly-V est cassée ou endommagée, déposer le carter de courroie
en desserrant les deux vis de 5mm (se reporter à la Fig. 2) et remplacer la
courroie endommagée par une courroie neuve.
Pour faire passer la courroie sur les poulies, enfi ler tout d’abord 2 ou 3 dents
de la poly-courroie en V dans les encoches de la poulie (A) et de la poulie (B).
Puis, tournant la poulie (A), et la poulie (B), raccorder les 10 dents de la courroie
aux poulies.
9. Graissage
Graisser les surfaces de glissement suivantes une fois par mois pour maintenir l’outil électrique en bon état de
marche pendant longtemps (voir Fig. 1 et Fig. 2). Il est recommandé d’utiliser une huile de machine.
Points de graissage :
* Section rotative de la charnière
* Section rotative de l’ensemble d’étau
* Section rotative du support (A)
10. Nettoyage
Retirer périodiquement les copeaux et autres déchets de la surface de l'outil électrique, en particulier par
l'intérieur de la protection inférieure, avec un chiff on humecté de savon.
(Uniquement le modèle C10FSH)
Si la ligne laser devient invisible en raison des copeaux et autres débris adhérant à la fenêtre de la section
d'émission du marqueur laser, essuyer et nettoyer la fenêtre avec un chiff on sec ou un chiff on doux humecté
d'une solution d'eau savonneuse, etc.
11. Liste des pièces de rechange
A: No. élément
B: No. code
C: No. utilisé
D: Remarques
ATTENTION: Les réparations, modifi cations et inspections des outils électriques Hitachi
doivent être confi ées à un service après-vente Hitachi agréé.
Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé
lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien).
Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements
et les normes de sécurité en vigueur dans le pays en question.
MODIFICATIONS:
Les outils électriques Hitachi sont constamment améliorés et modifi és afi n d’incorporer les tous derniers
progrès technologiques.
En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifi ées sans
avis préalable.
SERVICE APRÈS-VENTE ET RÉPARATIONS
Tous les outils électriques de qualité fi nissent un jour par avoir besoin de réparations ou de remplacement de
pièces sous l’eff et d’une usure normale. Pour garantir que seules des pièces de rechange agréées seront utilisées
et que le système de double isolation sera protégé, il faudra confi er toutes les opérations d’entretien (autres que
l’entretien de routine) exclusivement à un SERVICE APRES-VENTE D’OUTILS ELECTRIQUES HITACHI AGREE.
REMARQUE : Les spécifi cations sont sujettes à modifi cation sans obligations de la part d’HITACHI.
Poly-courroie
en V
Poulie (B)
Poulie (A)

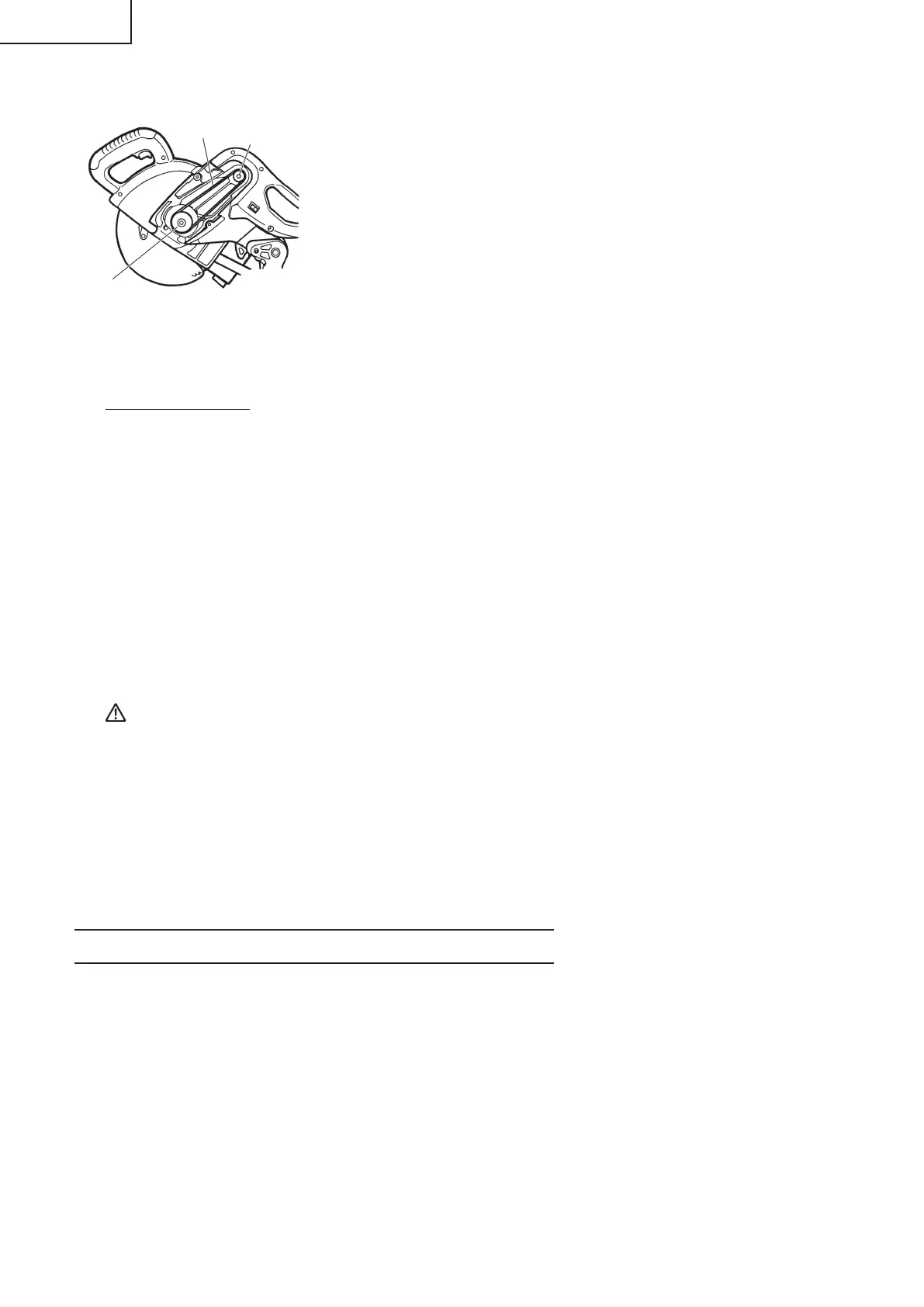

Fig. 55
0000BookC10FSH.indb560000BookC10FSH.indb56 2015/08/1015:19:242015/08/1015:19:24
