45
Français
REMARQUE: Vérifi er et s'assurer périodiquement que la position de la ligne laser est convenable.
Pour eff ectuer la vérifi cation, tracer à l'encre une ligne perpendiculaire sur la pièce
de 25/32" (20mm) de hauteur et de 5-29/32" (150mm) de largeur et s'assurer que que
la ligne laser est alignée sur la ligne tracée à l'encre. [L'écart entre la ligne tracée à
l'encre et la ligne laser doit être inférieure à l'épaisseur de la ligne tracée à l'encre
(0.5mm)]. (Fig. 21)

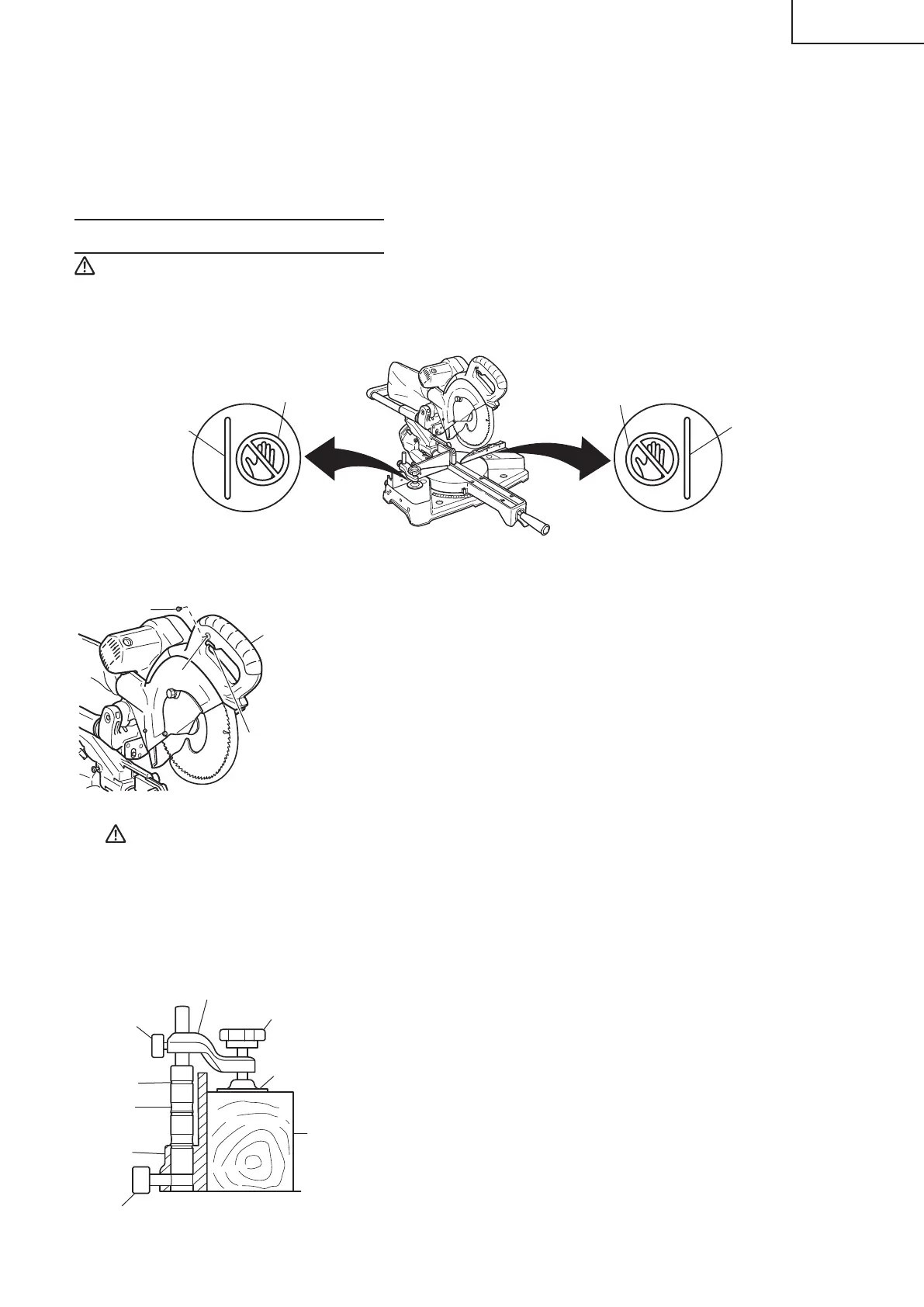

APPLICATIONS PRATIQUES
AVERTISSEMENT: * Pour éviter tout risque de blessure, ne jamais retirer ni installer la pièce sur
la table pendant que l’outil fonctionne.
* Ne jamais amener les membres à l’intérieur de la ligne à côté du signe
d’avertissement pendant que l’outil fonctionne. Cela pourrait être dangereux
(voir Fig. 22.).
Trait
Signe
d'avertissement
Trait
Signe
d'avertissement
Fig. 22
1. Fonctionnement de l’interrupteur
Le bouton de déverrouillage de l’interrupteur à gâchette est conçu pour éviter
tout fonctionnement inopiné pendant le travail. Pour pouvoir utiliser l’outil
électrique, il faudra tout d’abord enfoncer à fond le bouton de déverrouillage
dans l’orifi ce de la poignée comme indiqué sur la Fig. 23.
L’interrupteur à gâchette ne fonctionne pas si le bouton de déverrouillage n’est
pas enfoncé.
Quand on relâche l’interrupteur à gâchette, l’outil s’arrête et le bouton de
déverrouillage revient automatiquement à sa position initiale, ce qui verrouille
l’interrupteur à gâchette.
AVERTISSEMENT: Toujours retirer le bouton de déverrouillage de la poignée quand on ne
se sert pas de l’outil, de sorte que l’outil électrique ne puisse pas être
mis sous tension et que les personnes non qualifi ées (en particulier les
enfants) ne puissent pas l’utiliser. Si on laisse le bouton de déverrouillage
sur la poignée, cela risque de provoquer de graves blessures. Le bouton
de déverrouillage étant assez serré, il faudra peut-être le tourner vers la
gauche ou vers la droite pendant le montage ou le démontage.
2. Utilisation de l’ensemble d’étau (Accessoire standard)
L’ensemble d’étau pourra être monté sur la garde gauche (garde (A))
ou sur la garde droite (garde (B)), et il pourra être relevé ou abaissé en
fonction de la hauteur de la pièce.
Pour lever ou abaisser l'ensemble d'étau, desserrer tout d'abord le boulon
de bouton de 6mm. Comme le montre la Fig. 24, l'axe de l'étau possède
trois rainures de blocage dans lesquelles l'extrémité du boulon à oreilles
de 6mm est conçue pour s'introduire de manière à verrouiller le support
de vis dans la position désirée.
Pour s'assurer que l'extrémité du boulon à oreilles de 6mm est
convenablement alignée avec la rainure de blocage sur l'axe de l'étau,
aligner simplement la partie supérieure de la garde sur l'une des trois
rainures en V à la surface de l'axe de l'étau ou sur la surface inférieure du
support de vis.
En conséquence, l'ensemble d'étau peut être fi xé dans une des trois
positions possibles pour obtenir le réglage de hauteur voulu.
Fig. 23
Poignée
Interrupteur
à gâchette
Bouton de
déverrouillage
Trou
Fig. 24
support de vis
Bouton
Pièce
Plaque
d’étau
Rainure
Bouton de
boulonnage
de 6mm
Garde
Bouton de boulonnage de 6mm
Rainure en V
