Español

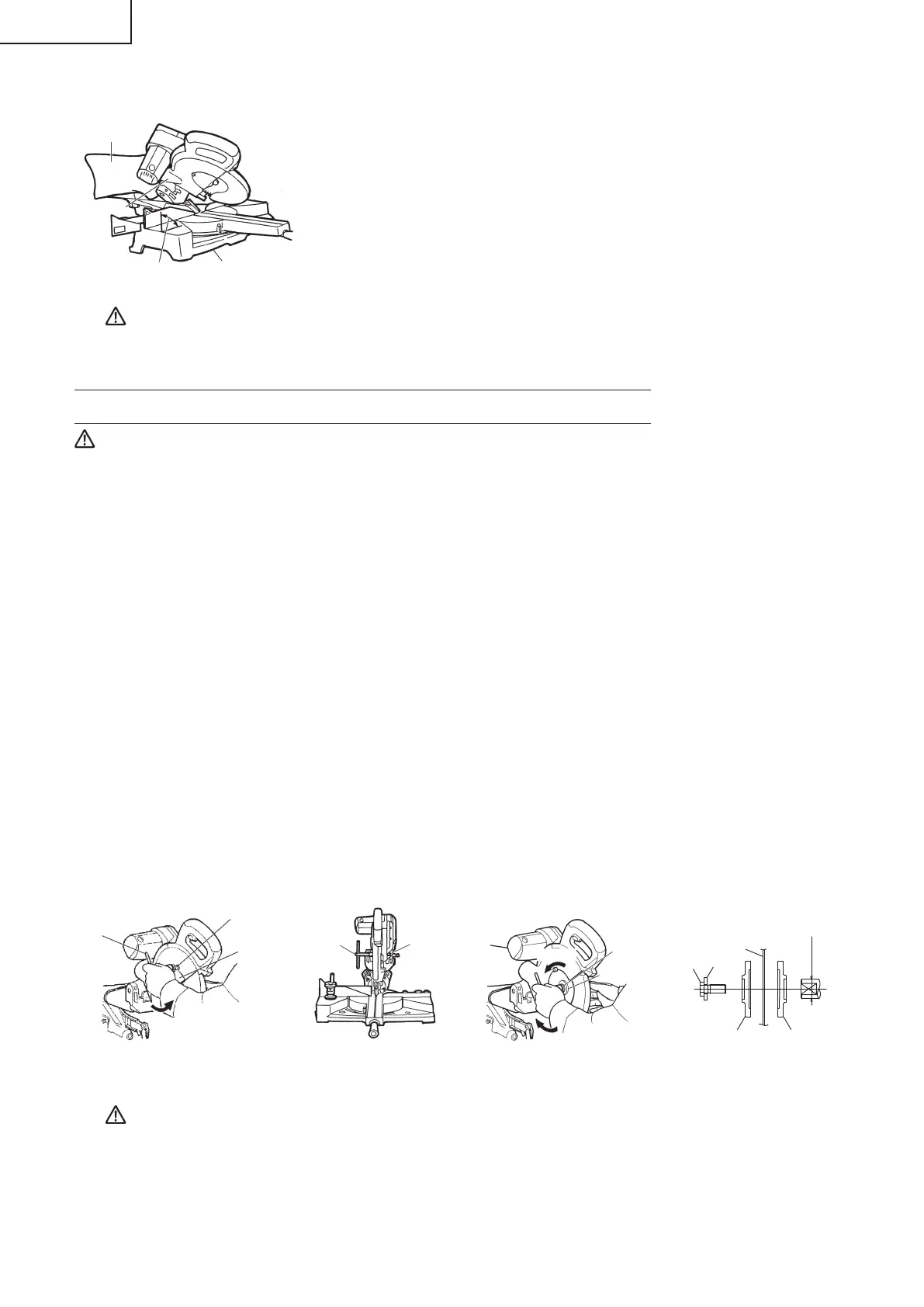

13. Forma de utilizar la bolsa para el polvo (Accesorio estándar)
(1) Cuando la bolsa para el polvo esté llena de polvo, dicho polvo saldrá
soplado de la bolsa para el polvo cuando gire la hoja de sierra. Compruebe
periódicamente y vacíe la bolsa para el polvo antes de que se llene.
(2) Durante el corte en bisel y compuesto, fi je la bolsa para el polvo en ángulo
recto con relación a la superfi cie de la base como se muestra en la Fig. 50.
PRECAUCIÓN: Vacíe frecuentemente la bolsa para el polvo para evitar que se atasquen el
conducto y el revestimiento de protección inferior.
Durante el corte en bisel se acumulará más polvo de lo normal.
MONTAJE Y DESMONTAJE DE LA HOJA DE SIERRA
ADVERTENCIA: * Para evitar accidentes o lesiones, suelte siempre el interruptor de disparo y
desconecte el enchufe del cable de alimentación del tomacorriente antes de
extraer o instalar la hoja de sierra.
Si se realizara la tarea de corte sin haber apretado sufi cientemente el perno,
éste se podría afl ojar, la hoja se podría salir y el revestimiento de protección
inferior se podría dañar provocando lesiones.
Compruebe asimismo que los pernos se encuentren correctamente apretados
antes de desenchufar la clavija de alimentación de la toma de corriente.
* Si se instalaran o retiraran los pernos utilizando una herramienta que no sea la
llave de cubo de 10mm (accesorio estándar), se producirá un apriete excesivo
o inadecuado, lo cual podría provocar lesiones.
1. Montaje de la hoja de sierra (Fig. 51-a, Fig. 51-b, Fig. 51-c y Fig. 51-d)
(1) Utilice la llave de tubo de 10mm de accesorio para afl ojar el perno de 6mm que sujeta la cubierta del
husillo, y luego retire la cubierta del husillo.
(2) Presione el bloqueador del huso y afl oje el perno con la llave de cubo de 10mm (accesorio estándar).
Como el perno está roscado hacia la izquierda, afl ójelo girándolo hacia la derecha como se muestra en
la Fig. 51-c.
NOTA: Si el bloqueador del huso no puede presionarse fácilmente para bloquear el huso, gire el
perno con la llave de cubo de 10mm (accesorio estándar) presionándolo.
El cubo de la hoja de sierra se bloqueará al presionar hacia adentro el bloqueador del
mismo.
(3) Quite el perno y la arandela (D).
Bloqueador
del huso
Llave de cubo
de 10mm
Perno
Apretar
Afl ojar
Arandela (D)
Llave de tubo
de 10mm
Perno de 6mm
Cubierta
de husillo
Afl ojar
5/8 pulg. (15.9 mm)
Hoja de sierra
Arandela (D)
(lado achafl anado)
Perno
Arandela
Arandela (D)
Fig. 51-a Fig. 51-cFig. 51-b Fig. 51-d
(4) Levante el revestimiento de protección inferior y monte la hoja de sierra.
ADVERTENCIA: Cuando monte la hoja de sierra, confi rme que la marca del indicador de
rotación de la misma y del sentido de giro de la caja de engranajes (consulte
la Fig. 1) hayan quedado correctamente adaptadas.
(5) Limpie cuidadosamente la arandela (D) y el perno, e instálelos en el huso de la hoja de sierra.
(6) Presione el bloqueador del huso y apriete el perno girándolo hacia la izquierda con la llave de accesorio
estándar (llave de cubo de 10mm), como se indica en la Fig. 51-c.
Bolsa para
el polvo
Conducto
Ángulo recto
Base
Fig. 50
0000BookC10FSH.indb820000BookC10FSH.indb82 2015/08/1015:19:282015/08/1015:19:28
