74
Español
2. Utilización del conjunto de tornillo de corpintero (Accesorio estándar)
El conjunto del tornillo de carpintero podrá montarse en la escuadra de
guía izquierda (escuadra de guía (B)) o en la derecha (escuadra de guía
(A)), y podrá elevar o bajarse de acuerdo con la altura de la pieza de
trabajo.
Para elevar o bajar el conjunto del tornillo de carpintero, afl oje en primer
lugar el perno de perilla de 6mm. Tal como se muestra en la Fig. 24, el
eje del tornillo de carpintero posee tres ranuras de fi jación diseñadas
para que entre la punta del perno de aletas de 6mm a fi n de bloquear el
soporte roscado en la posición deseada.
Para asegurar que la punta del perno de aletas de 6mm haya quedado
correctamente alineado con la ranura de bloqueo del eje del tornillo de
carpintero, simplemente alinee la superfi cie superior de la escuadra de
guía con cualquiera de las tres ranuras en V de la superfi cie del eje del
tornillo de carpintero o con la superfi cie inferior del soporte roscado.
Por lo tanto, el conjunto del tornillo de carpintero podrá fi jarse en
cualquiera de las tres posiciones para asegurar el ajuste apropiado de
la altura.
Después de haber ajustado la altura, apriete fi rmemente el perno de
aletas de 6mm, y después gire la perilla superior, según se requiera,
para fi jar la pieza de trabajo en posición.
PRECAUCIÓN: Confi rme siempre que la cabeza del motor (consulte la Fig. 1) no entre en
contacto con el conjunto de tornillo de carpintero cuando descienda para
realizar la operación de corte. Si existe el peligro de que pueda pasar esto,
afl oje ligeramente el perno de perilla de 8mm y mueva el conjunto del tornillo
de carpintero hasta una posición en la que no entre en contacto con la hoja de
sierra.
En el caso de corte compuesto en ángulo de bisel izquierdo y ángulo de
ingletes izquierdo, podrá fi jar una pieza de trabajo de hasta 2-3/16" (55mm)
con el conjunto de tornillo de banco montado sobre el lado izquierdo. En
caso de que la altura de la pieza de trabajo exceda de 2-3/16" (55mm), monte
el conjunto de tornillo de banco sobre el lado opuesto a la inclinación de la
cabeza del motor. Para otros cortes compuestos (bisel izquierdo + inglete
derecho, bisel derecho + inglete izquierdo y bisel derecho + inglete derecho),
monte el conjunto de tornillo de banco sobre el lado opuesto a la inclinación
de la cabeza del motor para evitar que el conjunto de tornillo de banco haga
contacto con la cabeza del motor
3. Operación de corte
(1) Como se muestra en la Fig. 25, la anchura de la hoja de
sierra es la de corte. Por lo tanto, deslice la pieza de trabajo
hacia la derecha (vista desde la posición del operador)
cuando desee la longitud , o hacia la izquierda cuando
desee la longitud
.
(Sólo modelo C10FSH)
Si se utiliza un marcador láser, alinee la línea de láser con
el lado izquierdo de la hoja de sierra, y luego alinee la
línea de tinta con la línea de láser.
(2) Cuando la hoja de sierra haya alcanzado la velocidad
máxima, empuje cuidadosamente hacia abajo la
empuñadura hasta que la hoja de sierra se acerque a la
pieza de trabajo.
(3) Cuando la hoja de sierra haya entrado en contacto con
la pieza de trabajo, empuje gradualmente hacia abajo la
empuñadura para cortar dicha pieza.
(4) Después de haber cortado la pieza de trabajo con la
profundidad deseada, desconecte la alimentación de
la herramienta eléctrica y deje que la hoja de sierra se
pare completamente antes de levantar la empuñadura
de la pieza de trabajo para devolverla a su posición de
completamente retraída.

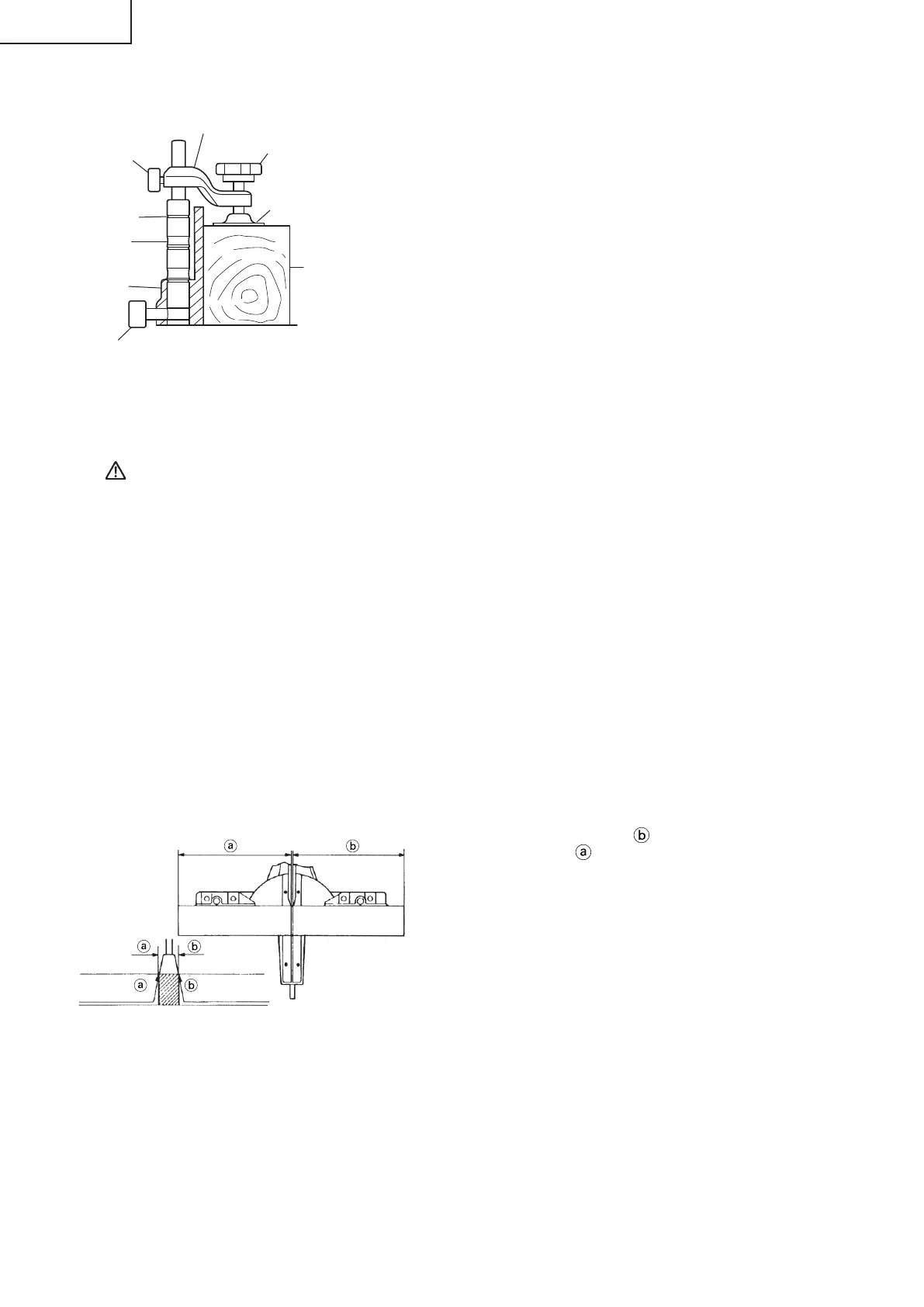

Fig. 24
Soporte roscado
Perilla
Pieza de
trabajo
Placa del
tornillo de
carpintero
Ranura
Perno de
perilla de 6mm
Escuadra
de guía
Perno de perilla de 6mm
Ranura en V
Fig. 25
Línea de ajuste
Marca
(previamente realizada)
Marca
(previamente realizada)
(Vista frontal)
0000BookC10FSH.indb740000BookC10FSH.indb74 2015/08/1015:19:272015/08/1015:19:27
