Français
58
AVANT LA COUPE
1. Installation de la plaque d’insertion

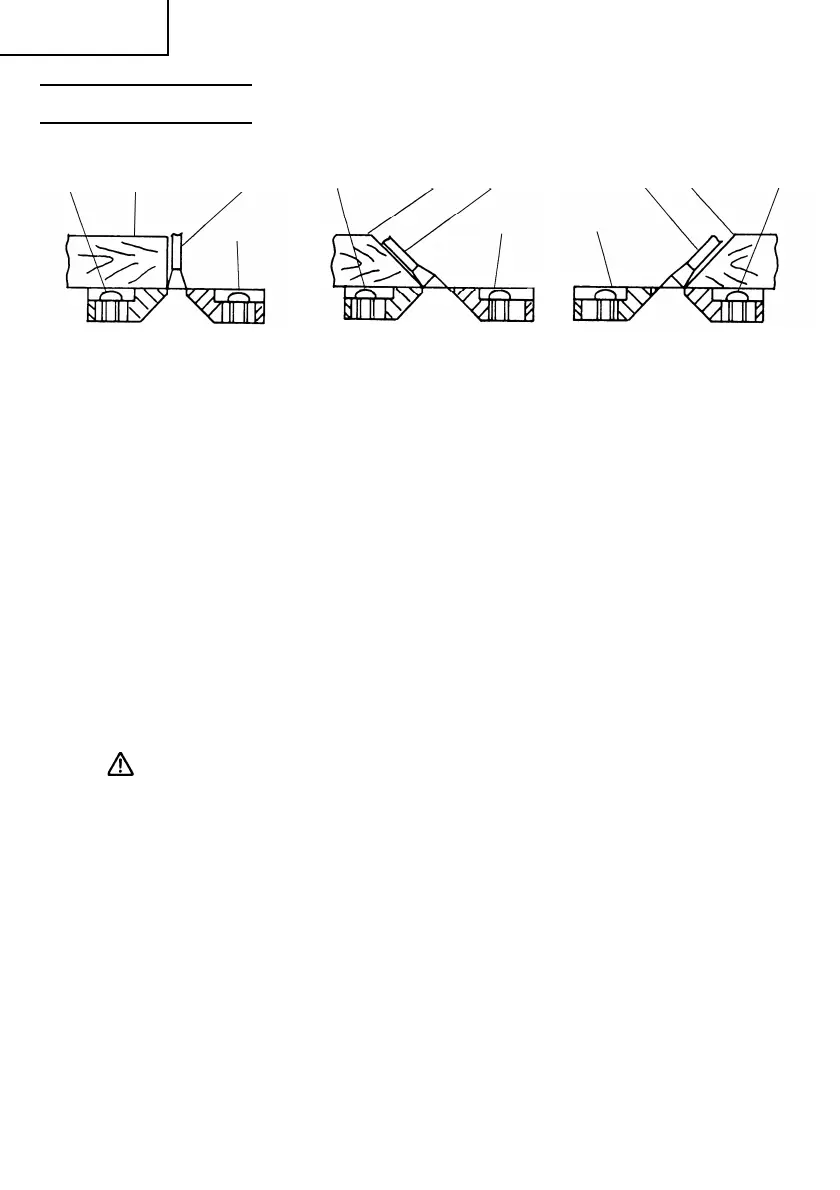

[Coupe à angle droit] [Coupe de biseau à gauche] [Coupe de biseau à droite]
Fig. 8-a Fig. 8-b Fig. 8-c
Les plaques d’insertion s’installent sur la plaque tournante. Quand l’outil quitte nos usines,
les plaques d’insertion sont fixées de façon que la lame n’entre pas en contact avec. Les
ébarbures sur le fond de la pièce seront considérablement réduites si la plaque d’insertion
est fixée de façon que l’écart entre la surface latérale de la plaque d’insertion et la lame
soit minimal. Avant d’utiliser l’outil, supprimer cet écart en procédant comme suit.
(1) Coupe à angle droit
Desserrer les trois vis de 5 mm, puis mettre la plaque d’insertion de gauche et fixer
provisoirement les vis de 5 mm aux deux extrémités. Puis, fixer une pièce d’environ
7-7/8" (200 mm) avec l’ensemble d’étau et la couper. Aligner la surface de coupe
sur le bord de la plaque d’insertion, et visser solidement les vis de 5 mm aux deux
extrémités. Retirer la pièce et visser solidement la vis centrale de 5 mm. Régler la
plaque d’insertion de droite de la même manière.
(2) Coupe de biseau à gauche et à droite
Régler la plaque d’insertion comme indiqué à la Fig. 8-b et Fig. 8-c en procédant
comme pour la coupe à angle droit.
ATTENTION: Après avoir réglé la plaque d’insertion pour la coupe à angle
droit, la plaque d’insertion sera légèrement coupée si on
l’utilise pour des coupes de biseau.
Pour effectuer une coupe de biseau, régler la plaque d’insertion
pour une coupe à angle de biseau.
2. Vérification de la position limite inférieure de la lame de scie
S'assurer que la lame de scie peut être abaissée de 23/64" à 7/16" (9 à 11 mm) en
dessous de la plaque d'insertion de table, comme le montre la Fig. 9-a.
Lorsque l'on remplace une lame de scie par une lame neuve, régler la position limite
inférieure de telle manière que la lame de scie ne coupe pas la plaque tournante et que
la coupe complète peut être réalisée.
Pour régler la position limite inférieure de la lame de scie, procéder aux opération (1)
ci-dessous. (Fig. 9-b)
Par ailleurs, lorsque l'on change la position du boulon de 8 mm de réglage de profondeur
qui sert de butée pour la position limite inférieure de la lame de scie.
Plaque
d’insertion
Pièce Pièce
Plaque
d’insertion
Lame Pièce
Plaque
d’insertion
LameLameVis de 5 mm Vis de 5 mm Vis de 5 mm
