Español
97
APLICACIONES
Puertas corredizas de madena y aluminio.
PREPARATIVOS PREVIOS A LA OPERACIÓN
Antes de utilizar la herramienta eléctrica, realice los preparativos siguientes.
1. Instalación

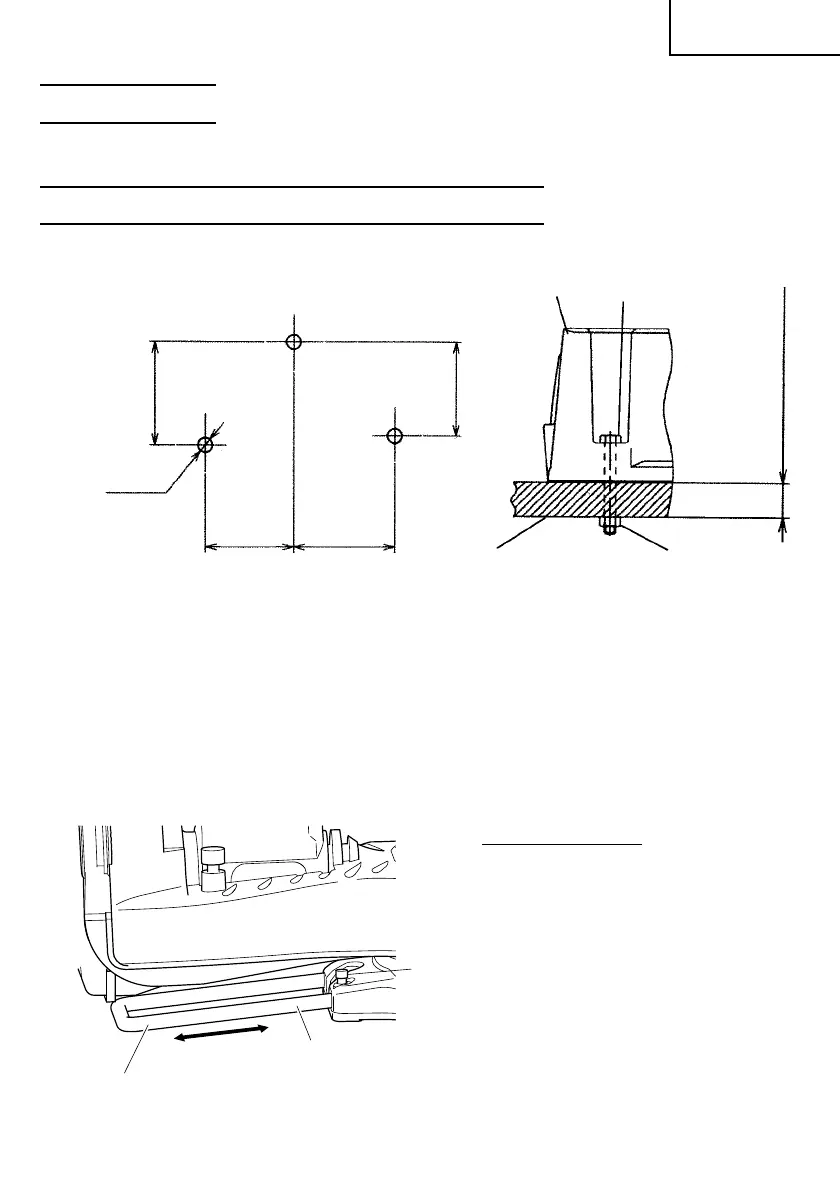

Fig. 4
Coloque la herramienta eléctrica sobre un banco de trabajo nivelado horizon-tal, como
se muestra en la Fig. 4.
Seleccione pernos de 5/16" (8 mm) de diámetro y de la longitud adecuada al grosor del
banco de trabajo. La longitud del perno deberá ser de 1-9/16" (40 mm) por lo menos
más el grosor del banco de trabajo.
Por ejemplo, utilice pernos de 2-9/16" (65 mm) o más para un banco de trabajo con
grosor de 1" (25 mm).
El soporte fijado a la parte posterior de la base ayuda a estabilizar la herramienta
eléctrica.
Ajuste del soporte:
Afloje el perno de 6 mm con la llave
de cubo de Llave de cubo de 10 mm.
Ajuste el soporte hasta que su
superficie inferior entre en contacto
con la superficie del banco de trabajo.
Después del ajuste, apriete
firmemente el perno de 6 mm.
Mueva
Ajuste el soporte hasta que su superficie inferior
entre en contacto con la superficie del banco de
trabajo.
Soporte
Fig. 5
Perno de
6 mm
11-1/16"
(281 mm)
11/32" (9 mm),
3 orificios
10-5/64"
(256 mm)
9-39/64"
(244 mm)
Banco grueso de 1" (25 mm)
Banco de trabajo Tuerca de 5/16" (8 mm)
Perno de 5/16" (8 mm)Base
11-1/16"
(281 mm)
