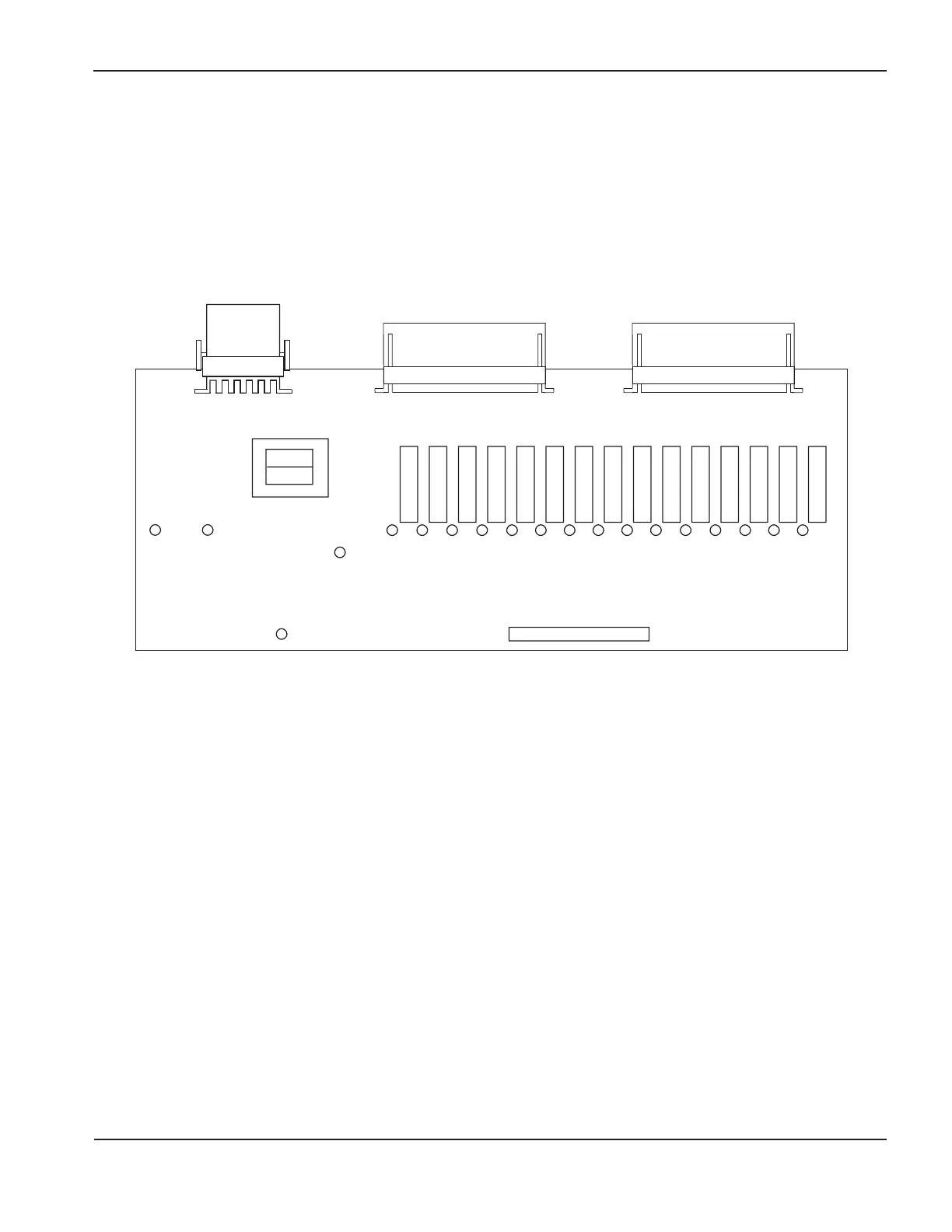

Relay Board LED Function List
D6: +12VDC D11: SV4B D16: SV1B D22: Spare
D7: CR1 D12: SV4A D17: SV2 D24: Machine Motion
D8: SV1A D13: T1 D18: SV3 D26: Spare
D9: Ramp-down error D14: Con1 D19: SV7 D28: SV6
D10: SV5 D15: LT1/LT2 D20: Output Enable
Rec 2
Rec 3 Rec 4
Rec 1
D6
D26 D24
D22 D28 D19 D13 D12 D11 D10 D9 D8 D7 D14 D15 D16 D17 D18
D20
Relay Board LED Status Conditions
(The following LEDs are illuminated during the conditions shown)
Idle
D6: +12VDC
D8: O
2
Solenoid Valve (SV1A), if in O
2
Mode
D16: N
2
Solenoid Valve (SV1B), if in N
2
Mode
D19: Cap Sense Solenoid Valve (SV7)
D20: Output Enable
D26: Spare
Test Preflow
D6: +12VDC
D8: O
2
Solenoid Valve (SV1A), if in O
2
Mode
D10: Plasma Off-Valve Solenoid Valve (SV5)
D11: Preflow Solenoid Valve (SV4B)
D19: Cap Sense Solenoid Valve (SV7)
D20: Output Enable
D26: Spare
D28: Shield Gas Solenoid Valve (SV6)
