Instalação elétrica
AVISO! A instalação elétrica tem
de ser efetuada por uma pessoa
qualicada.
O fabricante não se
responsabiliza por problemas
causados pelo não cumprimento
das precauções de segurança
indicadas nos capítulos relativos à
segurança.
Este forno é fornecido apenas com um cabo
de alimentação.
Cabo
Tipos de cabos aplicáveis para instalação ou
substituição:
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05
V2V2-F (T90), H05 BB-F
Para informações sobre a secção do cabo,
consulte a potência total na placa de
características. Também pode consultar a
tabela:
Potência total (W) Secção do cabo
(mm²)
máximo de 1380 3 x 0.75
máximo de 2300 3 x 1
máximo de 3680 3 x 1.5
O cabo de terra (cabo verde/amarelo) tem de
ser 2 cm mais comprido do que os cabos de
fase e neutro (cabos azul e castanho).

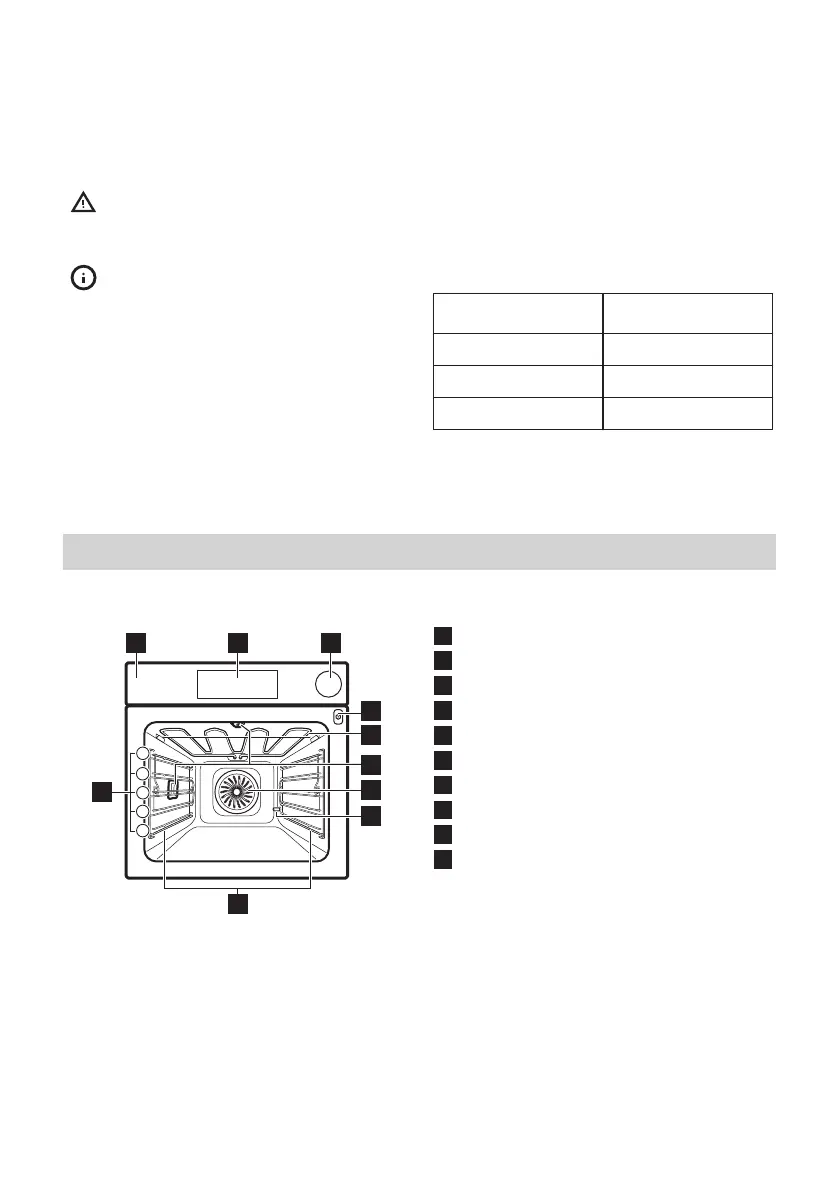

Descrição do produto
Visão geral
21
10
9
3
5
4
3
2
1
5
4
6
7
8
1
Painel de commandos
2
Visor
3
Gaveta da água
4
Tomada para a sonda térmica
5
Elemento de aquecimento
6
Lâmpada
7
Ventilador
8
Saída do tubo de descalcicação
9
Apoio para prateleira, amovível
10
Nível das prateleiras
PORTUGUÊS 411
