6.4 TRAKTIONSDREVETS FRILØBSKABEL _______________________________________
1. Aktiver dødemandsgrebet. [ Se 4.1]
2. Juster kablets møtrikker (E) efter behov, indtil der
på det viste sted opnås en afbøjning på 3,3 mm
med et tryk på 1,81 kg på en ny rem eller med et
tryk på 1,36 kg på en brugt rem.
3. Om nødvendigt kan der foretages yderligere
justering ved håndtaget.
4. Test håndtagets funktion. Når dødemandsgrebet
aktiveres, skal parkeringsbremsen (F) kobles fra og
strammerullen aktivere traktionsdrevet.

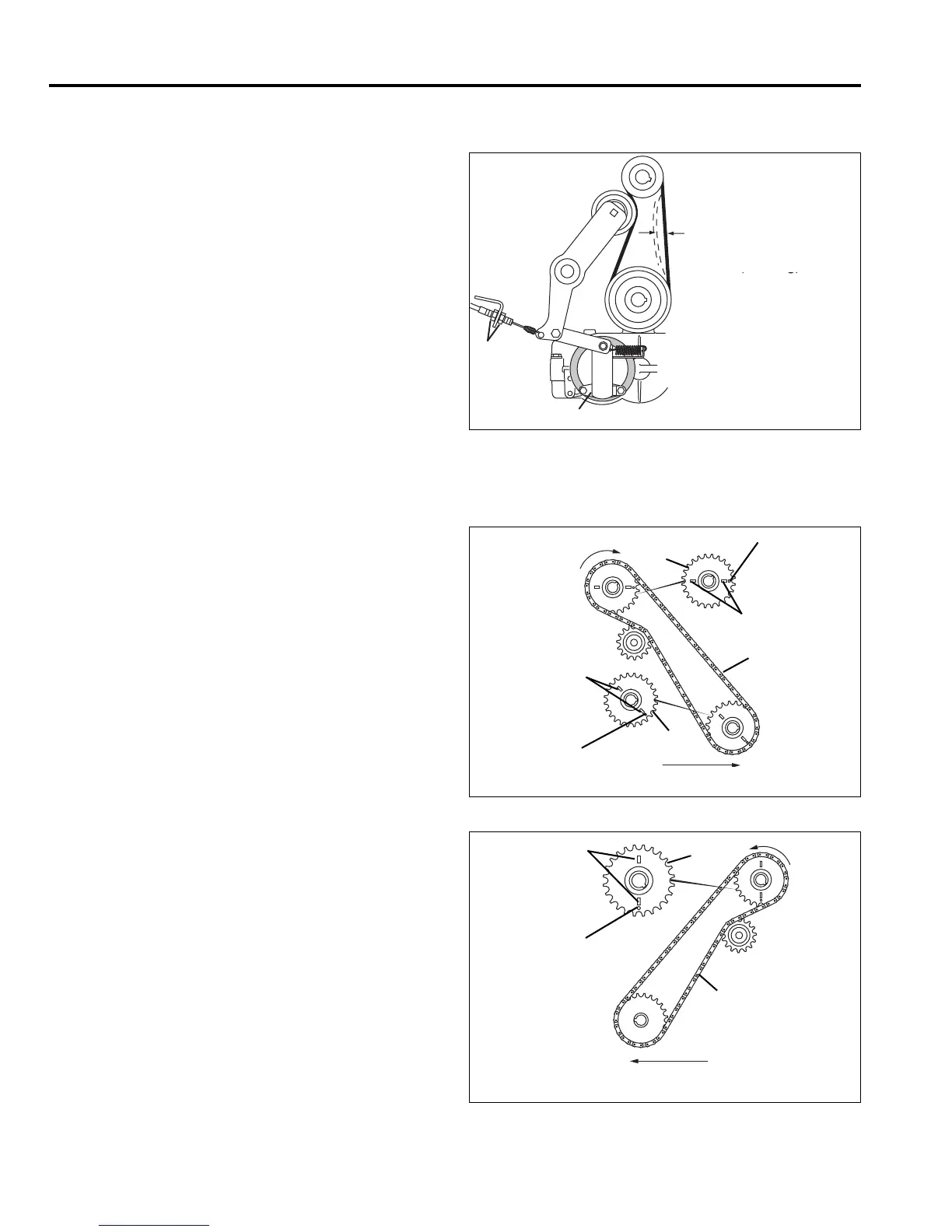

Figur 6C
6.5 DYBDELUFTERENS SYNKRONISERING ______________________________________
Bemærk: Hvis dybdelufterens krumtapaksel og
knastakslen ikke er synkroniseret korrekt i forhold til
hinanden, vil det medføre aflange huller, når der luftes,
og for kraftig støj i knastakselhuset.
1. Afmonter skjoldene på begge sider af enheden.
2. Afmonter dybdelufterens kæde, som forbinder
krumtapakslen til knastakslen på begge sider af
enheden.
3. Løsn tappen mellem krumtapakslens to halvdele.
4. Drej det højre knastakselkædehjul (G), indtil
kilegangen peger mod enhedens forkant.
Tændingsmærkerne skal stå i en vinkel på 45° og
prikken pege mod den nederste del af forkanten.
5. Drej det højre krumtapakselkædehjul (H), indtil
tændingsmærkerne står vandret og prikken peger
mod forkanten. Kilegangen skal stå i en vinkel på
45°.
6. Monter dybdelufterkæden (J) på højre side. Krumta-
pakselkædehjulet må drejes op til 5°, men kun med
uret, for at komme i korrekt indgreb med kæden.
7. Drej det venstre krumtapakselkædehjul (K), indtil
tændingsmærkerne står lodret og prikken peger
mod jorden.
8. Monter dybdelufterkæden (L) på venstre side.
Krumtapakselkædehjulet må drejes op til 5°, men
kun mod uret, for at komme i korrekt indgreb med
kæden.
9. Spænd tappen mellem krumtapakslens to halvdele.
10. Monter skjoldene.
Figur 6D
Figur 6E
