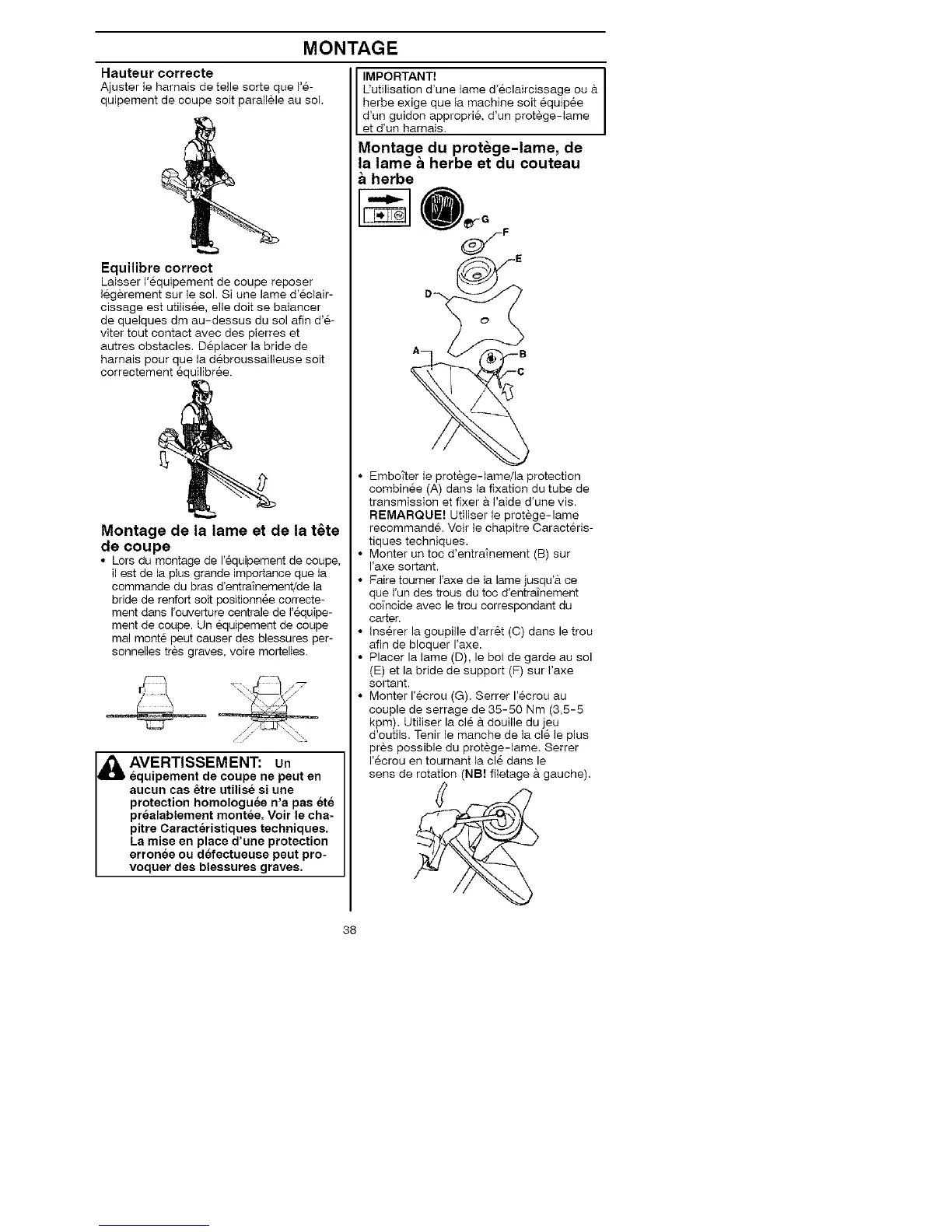

MONTAGE
Hauteur correcte
Ajuster le t_arnais de telle sorte que re-
quipement de coupe soit paraliele au sol
Equilibre correct
Laisser 1'6quipement de coupe reposer
legerement sur le sol. Si une lame d'6ciair-
cissage est utitisee, etle doit se balancer
de quelques dm au-dessus du sol afin d'e-
viter tout contact avec des pierres et
autres obstacles. Deplacer la bride de
harnais pour que la debroussailieuse soit
correctement equilibree.
Montage de la lame et de la t6te
de coupe
• Lors du montage de I'equipement de coupe,
il est de la plus grande importance que la
commande du bras d'entra_nement/de la
bride de renfort soit positionnee correcte-
ment dans I'ouverture centrale de I'equipe-
ment de coupe. Un equipement de coupe
mal monte peut causer des blessures per-
sonnelles tres graves, voire mortelies.
AVERTISSEMENT: Un
equipernent de coupe ne peut en
aucun cas 6tre utilise si une
protection hornologuee n'a pas ete
prealablement rnontee, Voir le cha-
pitre Caracteristiques techniques.
La rnise en place d'une protection
erronee ou defectueuse peut pro-
voquer des blessures graves.
IMPORTANT!
Uutilisation d'une lame d'eclaircissage ou &
herbe exige que la machine soit equipee
d'un guidon approprie, d'un protege-lame
et d'un harnais.
Montage du protege-lame, de
la lame a herbe et du couteau
herbe
• EmboTter le protege-iame/la protection
combinee (A) darts la fixation du tube de
transmission et fixer a I'aide d'une vis.
REMARQUE! Utiliser le protege-lame
recommande. Voir le chapitre Caracteris-
tiques techniques.
• Monter un toc d'entratnement (B) sur
I'axe sortant.
• Faire toumer I'axe de la lame jusqu'b, ce
que I'un des trous du toc d'entrainement
cdincide avec le trou correspondant du
carter,
• Inserer la goupille d'arr&t (C) dans le trou
afin de bloquer I'axe.
• Placer la lame (D), le bol de garde au sol
(E) et la bride de support (F) sur I'axe
sortant.
• Monter I'ecrou (G). Serrer I'ecrou au
couple de serrage de 35-50 Nm (3,5-5
kpm). Utiliser la cle & douille du jeu
d'outils. Tenir le manche de la cle le plus
pres possible du protege-lame. Serrer
I'ecrou en tournant la cle darts le
sens de rotation (NB! filetage a gauche).
38
