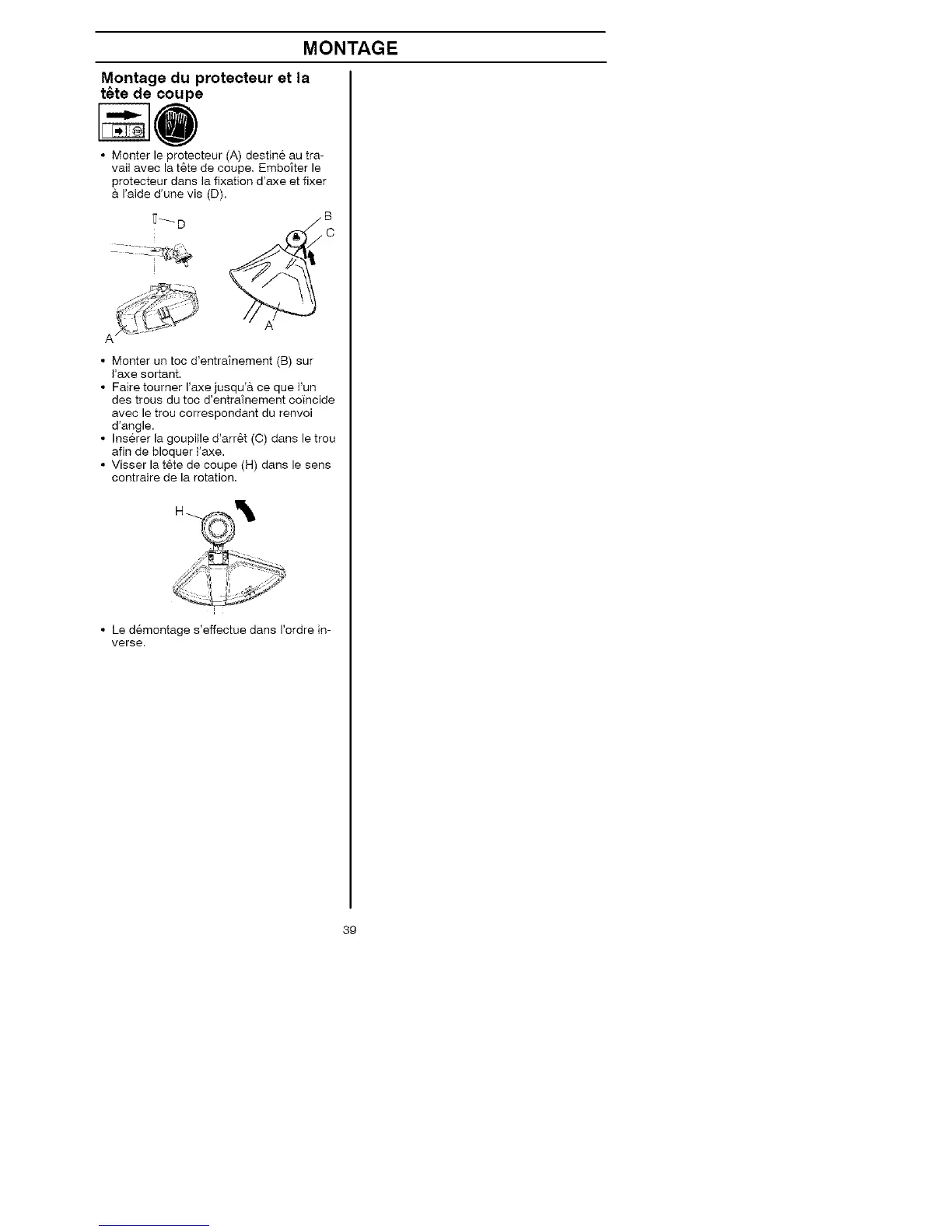

MONTAGE
Montage du protecteur et la
t_te de coupe
• Monter le protecteur (A) destine au tra-
vail avec la t6te de coupe, Emboiter le
protecteur dans la fixation d'axe et fixer
& I'aide d'une vis (D).
C
I
A
• Monter un toc d'entrainement (B) sur
raxe sortant,
• Faire tourner I'axe jusqu'& ce que l'un
des trous du toc d'entratnement coincide
avec le trou correspondant du renvoi
d'angle.
• leserer la goupille d'arr6t (C) dans le trou
afin de bloquer i'axe.
• Visser la t6te de coupe (H) dans le sees
contraire de la rotation,
• Le demontage s'effectue dans I'ordre in-
verse.
39
