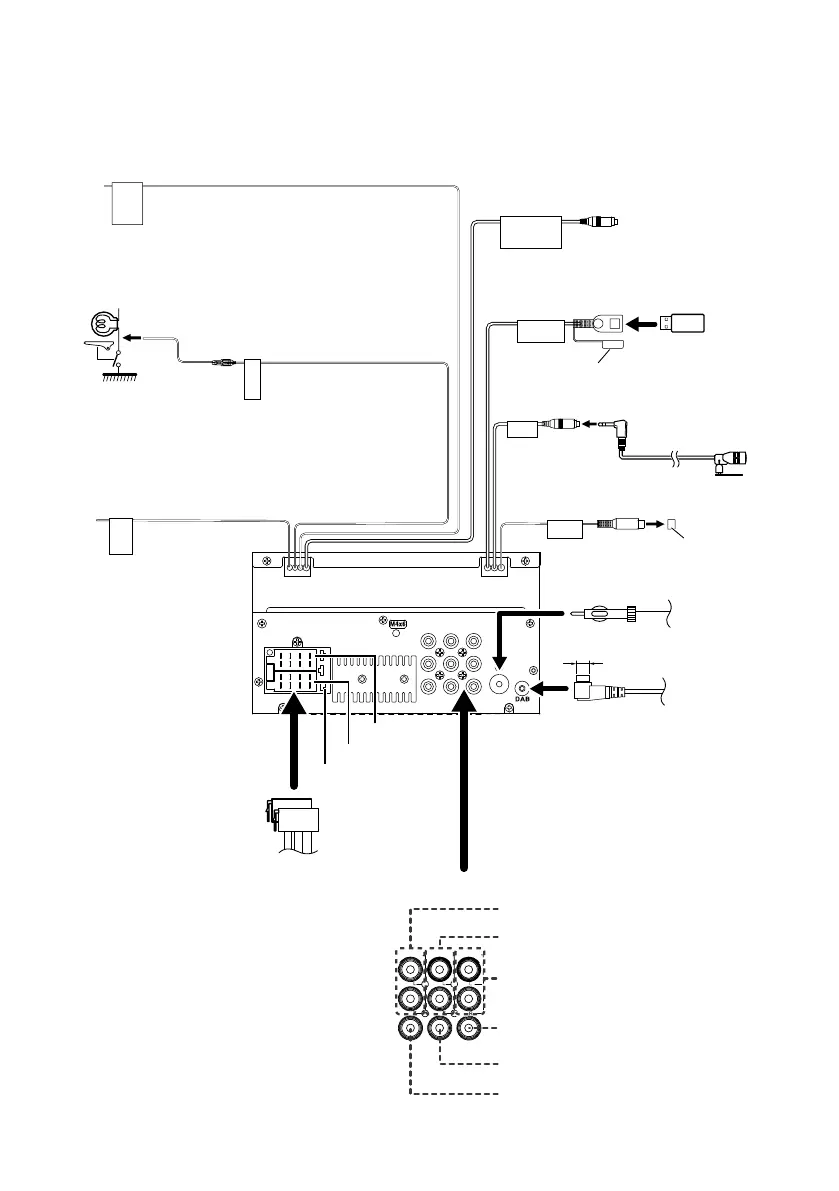

Connexion/Installation
108
ANT
CAM IN VIDEO OUT VIDEO IN
AV IN
L
R
FRONT OUTREAR OUT
M4x6
5V
=
1.5A
MIC
SUB
WOOFER
PRK SW
REVERSE
STEERING WHEEL REMOTE INPUT
2 4 6 8
1 3 5 7
2 4 6 8
1 3 5 7
STEERING
REMOTE
INPUT
Connexion au
commutateur de
détection du frein à main.
Par mesure de sécurité,
connectez le détecteur de
stationnement.
Vert clair (Câble du détecteur de
stationnement)
Accessoire 4 : Câble d'extension de
stationnement
Violet/Blanc (Câble du détecteur de marche arrière)
Accessoire 1
Microphone
Bluetooth
Vers la télécommande au volant
Pour utiliser la fonction de télécommande
au volant, vous avez besoin d'un adaptateur
de télécommande spécial (non fourni) qui
correspond à votre véhicule.
Connexion au faisceau
du feu de marche
arrière du véhicule
lors de l'utilisation de
la vue arrière de la
caméra.
Bleu ciel/Jaune (Câble de la télécommande au volant)
Connexion au faisceau des commandes au
volant du véhicule.
Contactez votre revendeur JVC pour les
détails.
Fusible (15 A)
Ñ Connexion des câbles sur les contacts électriques
Préamplification du caisson de basses
Capuchon
Capuchon
Antenne FM/AM
Φ 6,5 mm (maximum)
Antenne DAB
KW-M745DBT seulement.
Connecteur A
Connecteur B
Périphérique
USB
[2]
Borne USB
[1]
(1 m)
[1]
Courant d'alimentation maximum USB
: CC 5 V = 1,5 A
[2]
Vendue séparément
Connecteur ISO
FRONTOUTREAROUT
VIDEOOUT VIDEOINCAMIN
AVIN
Préamplification audio arrière
(Gauche : blanc, Droite : rouge)
Entrée audio AV-IN
(Gauche ; Blanc, Droite ; Rouge)
Préamplification audio avant
(Gauche : blanc, Droite : rouge)
Sortie vidéo (jaune)
Entrée de la caméra vue arrière (jaune)
Entrée visuelle AV-IN (Jaune)
