Model 2500 Service Manual Performance Verification 1-11

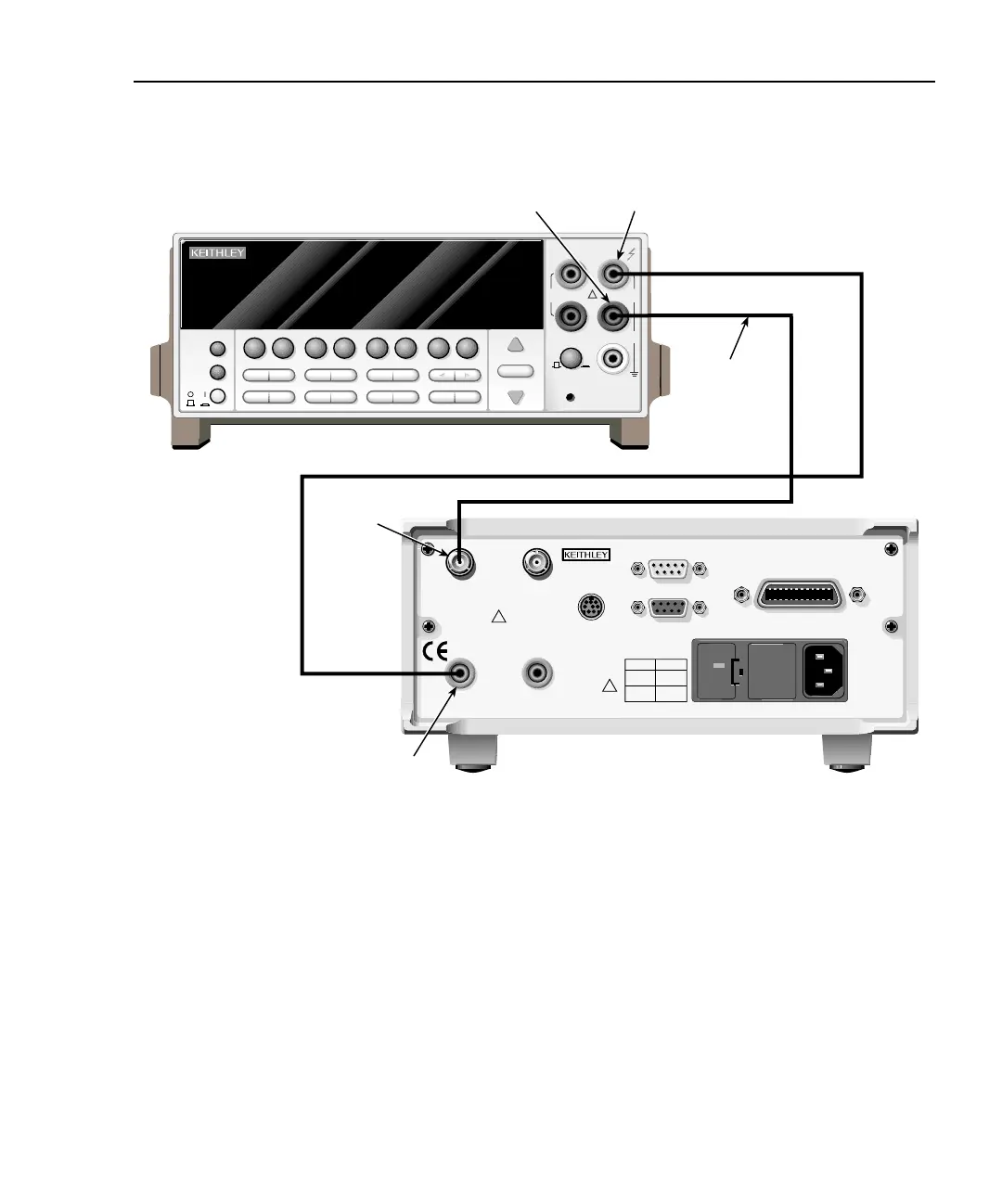

Figure 1-3
Connections for channel 1 bias voltage verification tests
8. Verify the bias voltage output is within the limits for the 10V range shown in
Table 1-3.
9. Repeats steps 6 and 8 for an output voltage of -10.000V.
10. Press the OUTPUT key to turn off the output.
11. Repeat steps 5 through 10 for the 100V bias voltage range with both +100.00V and
-100.00V output voltages.
