Français
|
21

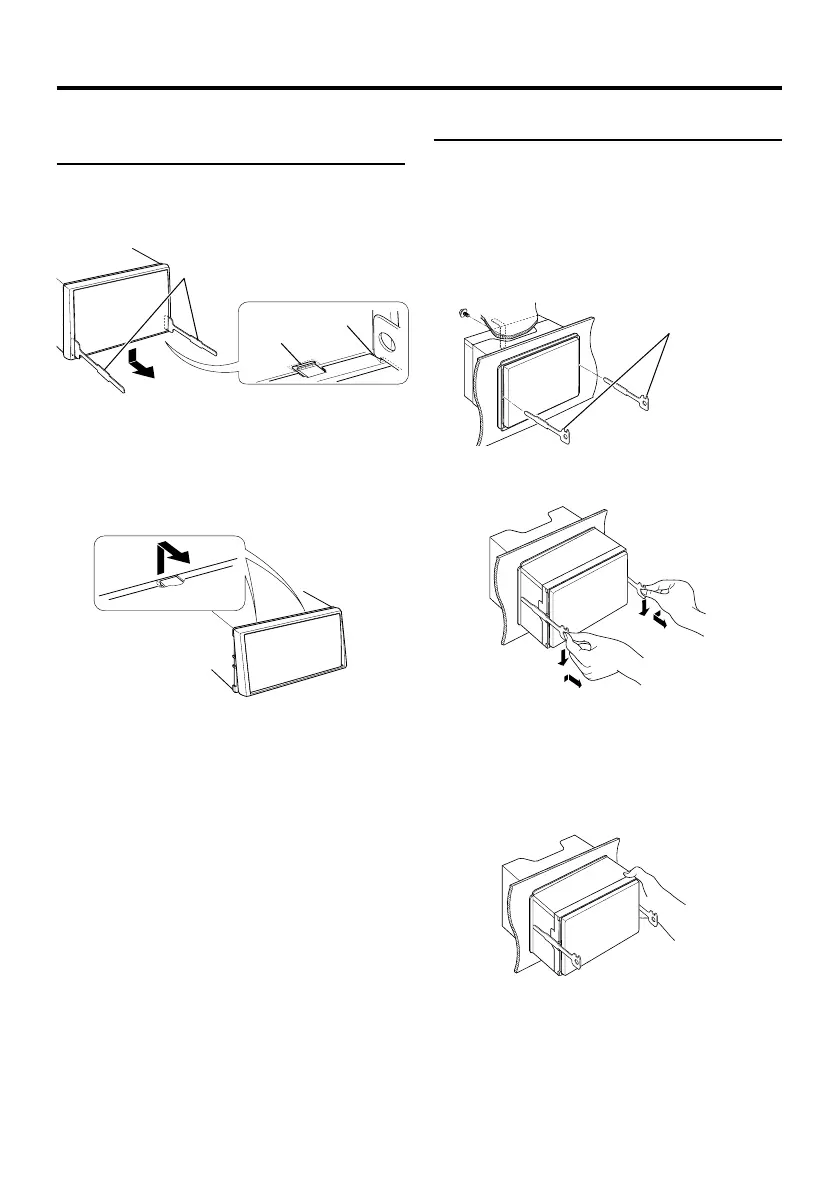

Pour enlever le cadre en caoutchouc
dur (écusson)
1. Engagez les loquets sur l’outil de démontage 2 et
enlevez les deux crochets inférieurs.
Baissez le cadre et tirez-le vers l’avant comme
montré sur l’illustration.
Outil de démontage (Accessoire 2)
Crochet
Loquet
⁄
• Le cadre peut être enlevé de la partie supérieure en
procédant de la même manière.
2. Quand la partie inférieure est retirée, retirez les
deux crochets supérieurs.
Pour enlever l'unité
1. Retirez le cadre en ébonite en suivant la procédure
de démontage de la section <Pour enlever le cadre
en caoutchouc dur>.
2. Retirez la vis à tête hexagonale avec la rondelle
intégrale (M4 × 8) sur le panneau arrière.
3. Insérez les deux outils de démontage 2
profondément dans les fentes de chaque côté,
comme montré.
Outil de démontage
(Accessoire 2)
4. Baissez les outils de démontage vers le bas et tirez
l’appareil à moitié en faisant pression vers l’intérieur.
⁄
• Veillez à ne pas vous blesser avec les loquets de l'outil de
démontage.
5. Sortez l’appareil entièrement avec les mains, en
faisant attention de ne pas le faire tomber.
Pour enlever l'unité moniteur/lecteur
B54-4626-0000fr.indd21B54-4626-0000fr.indd21 07.12.181:56:16PM07.12.181:56:16PM
