Deutsch
|
31

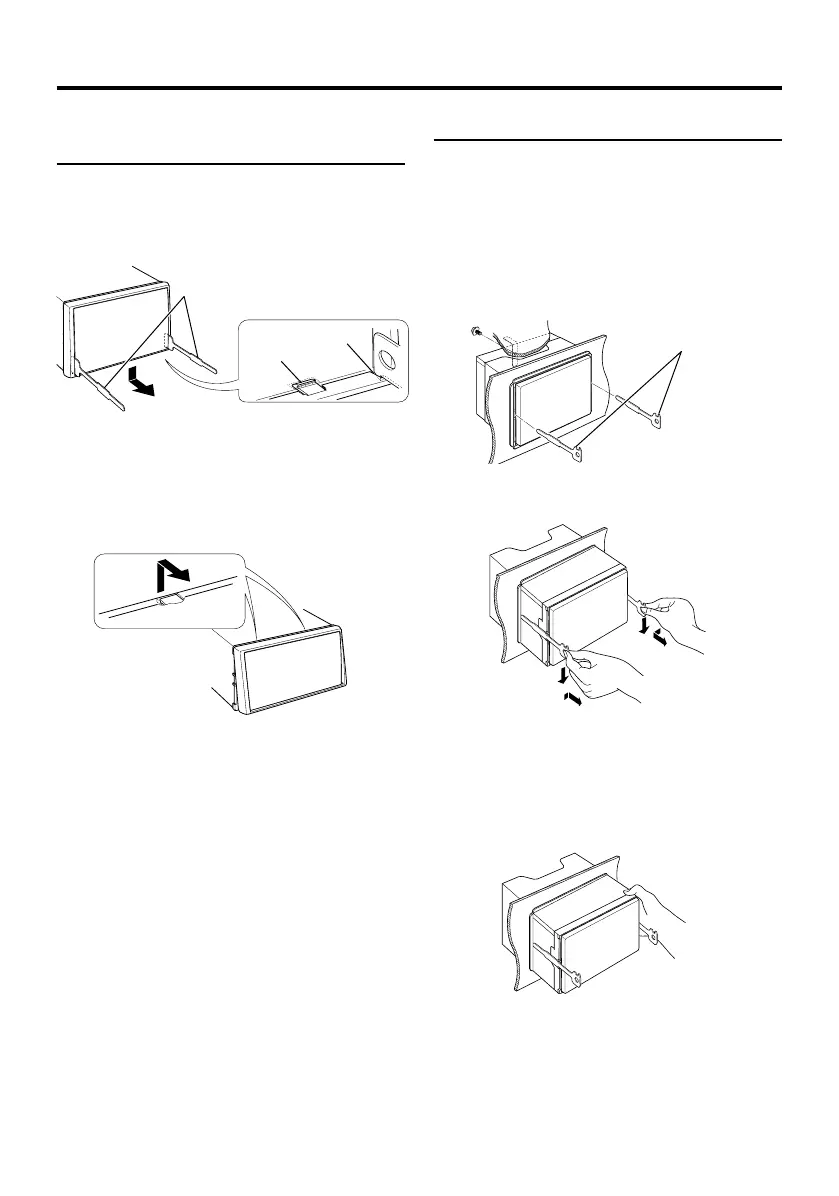

Abnehmen des Hartgummi-Rahmens
(Armaturenblende)
1. Lassen Sie die Anschlagstifte des Ausbauwerkzeugs
einrasten 2 und bauen Sie die beiden
Verriegelungen der unteren Hälfte aus.
Wie in der Abbildung gezeigt, den Rahmen senken
und nach vorn ziehen.
Ausbauwerkzeug (Zubehör 2)
Verriegelung
Anschlag
⁄
• Der Rahmen kann auf die gleiche Weise von der oberen
Hälfte entfernt werden.
2. Führen Sie nach dem Ausbau der unteren Hälfte
den Ausbau der beiden oberen Stellen durch.
Ausbau des Geräts
1. Entfernen Sie den Hartgummi-Rahmen, indem Sie
sich des in Abschnitt <Abnehmen des Hartgummi-
Rahmens> dargestellten Verfahrens bedienen.
2. Entfernen Sie die Sechskantschraube mit der
Unterlegscheibe (M4 × 8) an der Rückseite des
Geräts.
3. Setzen Sie die beiden Ausbauwerkzeuge 2 in die
seitlichen Schlitze wie in der Abbildung dargestellt
ein.
Ausbauwerkzeug
(Zubehör 2)
4. Drücken Sie die Ausbauwerkzeuge nach unten und
ziehen Sie das Gerät etwa bis zur Hälfte heraus.
⁄
• Achten Sie darauf, sich nicht an den Fangstiften am
Ausbauwerkzeug zu verletzen.
5. Umfassen Sie das Gerät mit den Händen und
ziehen Sie es vorsichtig heraus.
Ausbau der Monitor-/Player-Einheit
