INSTRUCTIONS POUR LA RÉPARATION
Éliminez la pression d’air des tuyaux à air du pistolet de pulvérisation./
ATTENTION:

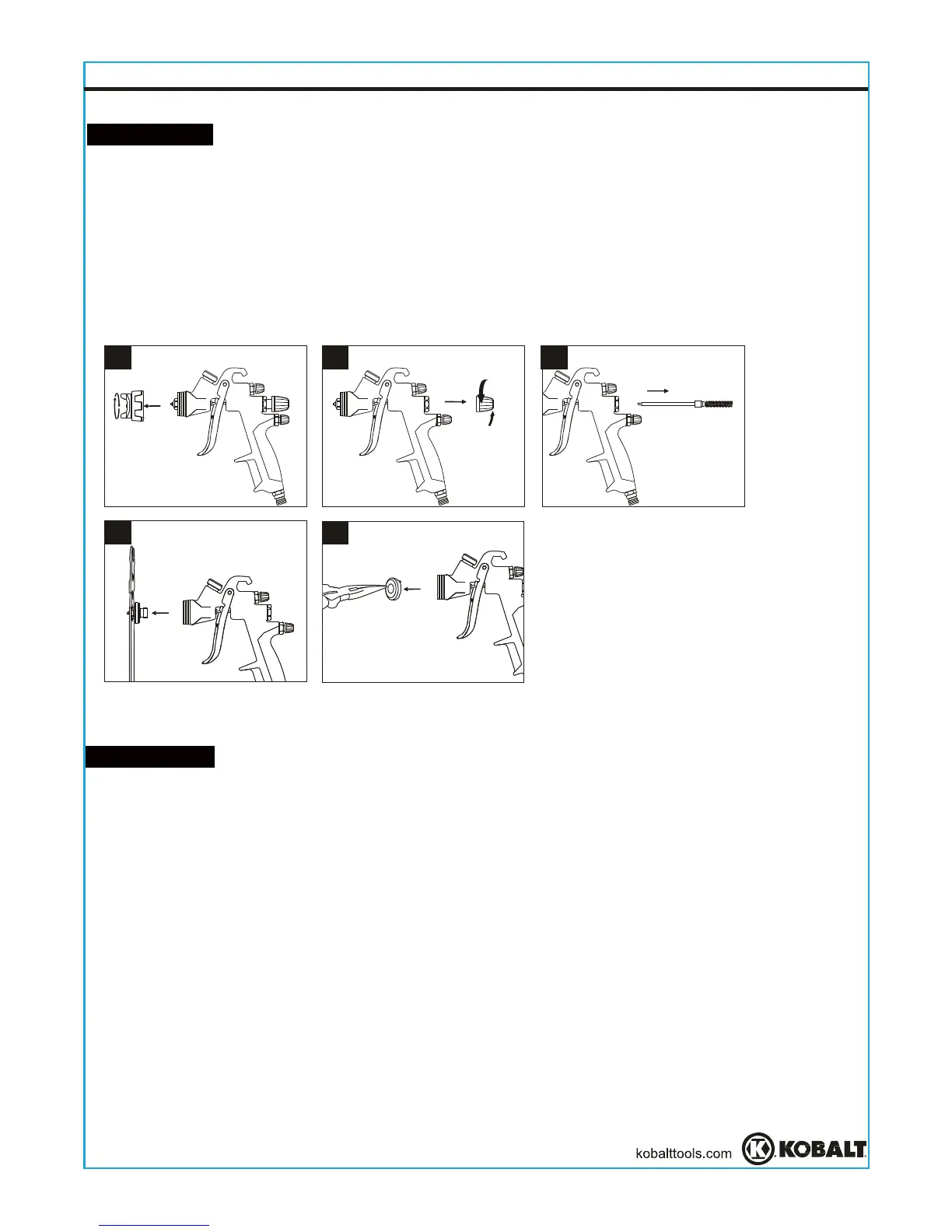

1. Retirez l'ensemble de la buse :
a. Retirez l’anneau de l’obturateur d’air en le tournant dans le sens contraire des
aiguilles d’une montre (consultez la figure 1).
Sens contraire des
aiguilles d’une montre
Sens contraire des
aiguilles d’une montre
b. Dévissez le bouton de réglage du fluide en le tournant dans le sens contraire
des aiguilles d’une montre (consultez la figure 2).
c. Retirez le ressort de l'aiguille et l'aiguille à peinture (consultez la figure 3).
d. Retirez la buse à peinture à l'aide de la clé fournie (consultez la figure 4).
2. Retirez la bague de distribution d'air à l'aide de pinces à becs
pointus et enlevez la saleté (consultez la figure 5).
3. La bague de répartition d’air pur doit être placée de façon à ce que la tige de
plastique indiquée par une flèche (1) s’insère facilement dans l’orifice prévu à cet
effet (2) (consultez la figure 6). Ensuite, enfoncez fermement la bague de
11 2 3
4
5
REMARQUE: Assurez-vous que la saleté ne s'est pas accumulée sur les surfaces
Veillez à ne pas endommager les joints du corps du pistolet lorsque
vous retirez la bague de distribution d'air.
des joints et que des rayures n'altèrent pas la performance de l'étanchéité. Faites
attention de ne pas endommager la bague de répartition d’air. Raccordez le tuyau à
air au pistolet de pulvérisation réglé à la pression souhaitée en lb/po .
2
distribution d'air (consultez la figure 7). Insérez la buse à peinture et serrez
légèrement. Retirez-la de nouveau. Assurez-vous que la bague de distribution
d'air est bien ajustée contre le corps de la bague.
