39

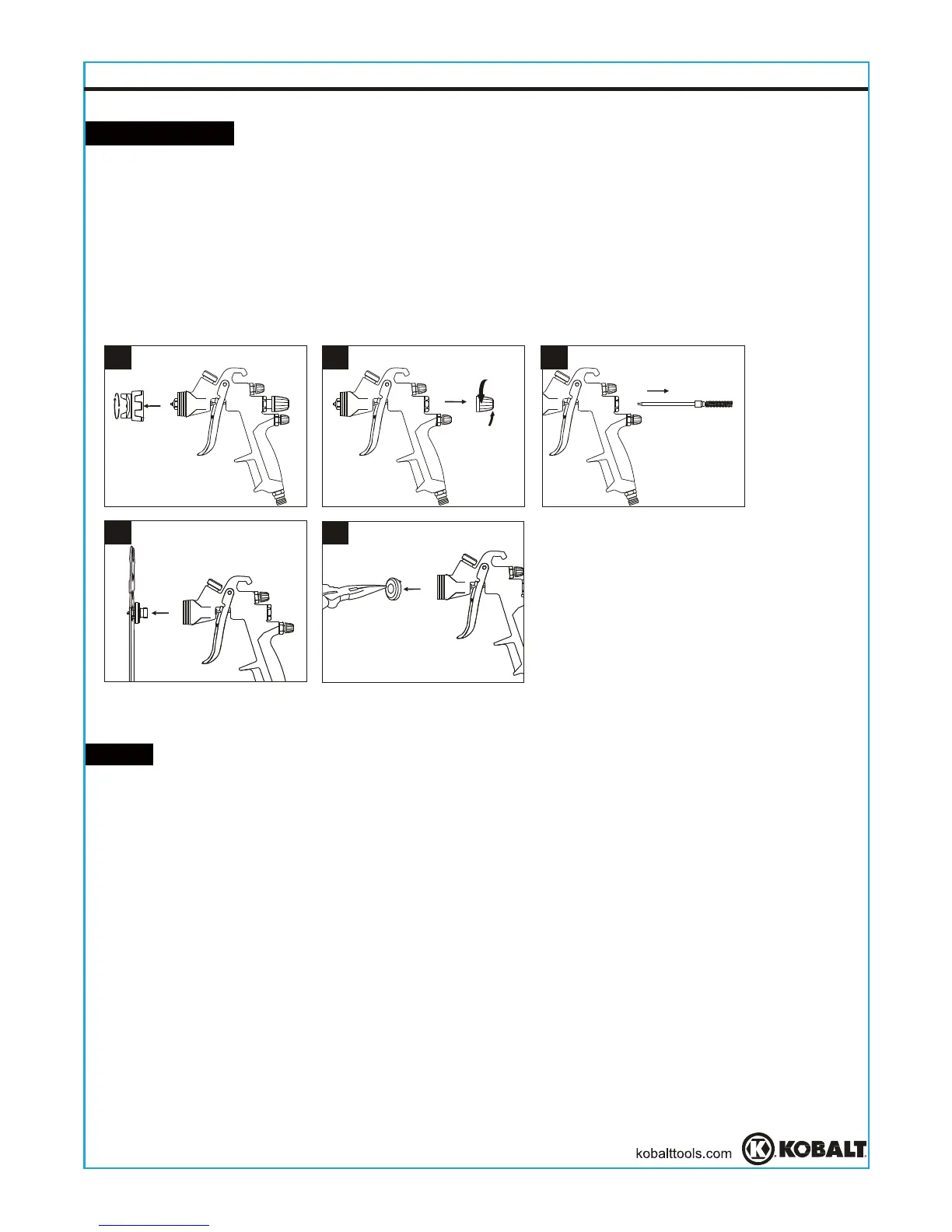

INSTRUCCIONES DE REPARACIÓN
Retire la presión de aire de la manguera de aire comprimido /pistola.
PRECAUCIÓN:
1. Retire el conjunto de boquillas:
a. Gire la tapa de aire con anillo en dirección contraria a las manecillas del reloj
para retirarla. (Consulte la figura 1).
En dirección contraria a
las manecillas del reloj
En dirección contraria
a las manecillas del reloj
b. Gire la perilla de ajuste de fluido en dirección contraria a las manecillas del reloj
para desatornillar. (Consulte la figura 2).
c. Retire el resorte de la aguja y la aguja de pintura. (Consulte la Figura. 3)
d. Retire la boquilla de pintura con la llave incluida. (Consulte la Figura. 4)
2. Retire el anillo de distribución de aire con un alicate de punta fina y elimine la
suciedad. (Consulte la Figura. 5)
3. El anillo de distribución de aire limpio se debe colocar de modo que la clavija de
plástico marcada con una flecha (1) encaje suavemente en el orificio marcado (2)
(Consulte la figura 6). Luego, presione firmemente el anillo de distribución de aire
(Consulte la Figura. 7). Inserte la boquilla de pintura y apriete levemente. Luego
vuelva a quitarla. Asegúrese de que el anillo de distribución de aire encaje de
forma segura contra el cuerpo de la pistola.
11 2 3
4
5
NOTA: Asegúrese de que no haya suciedad asentada en las superficies de sellado
Tenga cuidado para no dañar los sellos del cuerpo de la pistola al
retirar el anillo de distribución de aire.
ni rayones que impidan un rendimiento óptimo del sellado. Tenga cuidado y preste
atención para no dañar el anillo de distribución de aire. Vuelva a conectar la
manguera de aire comprimido con la pistola rociadora configurada con el PSI
deseado.
