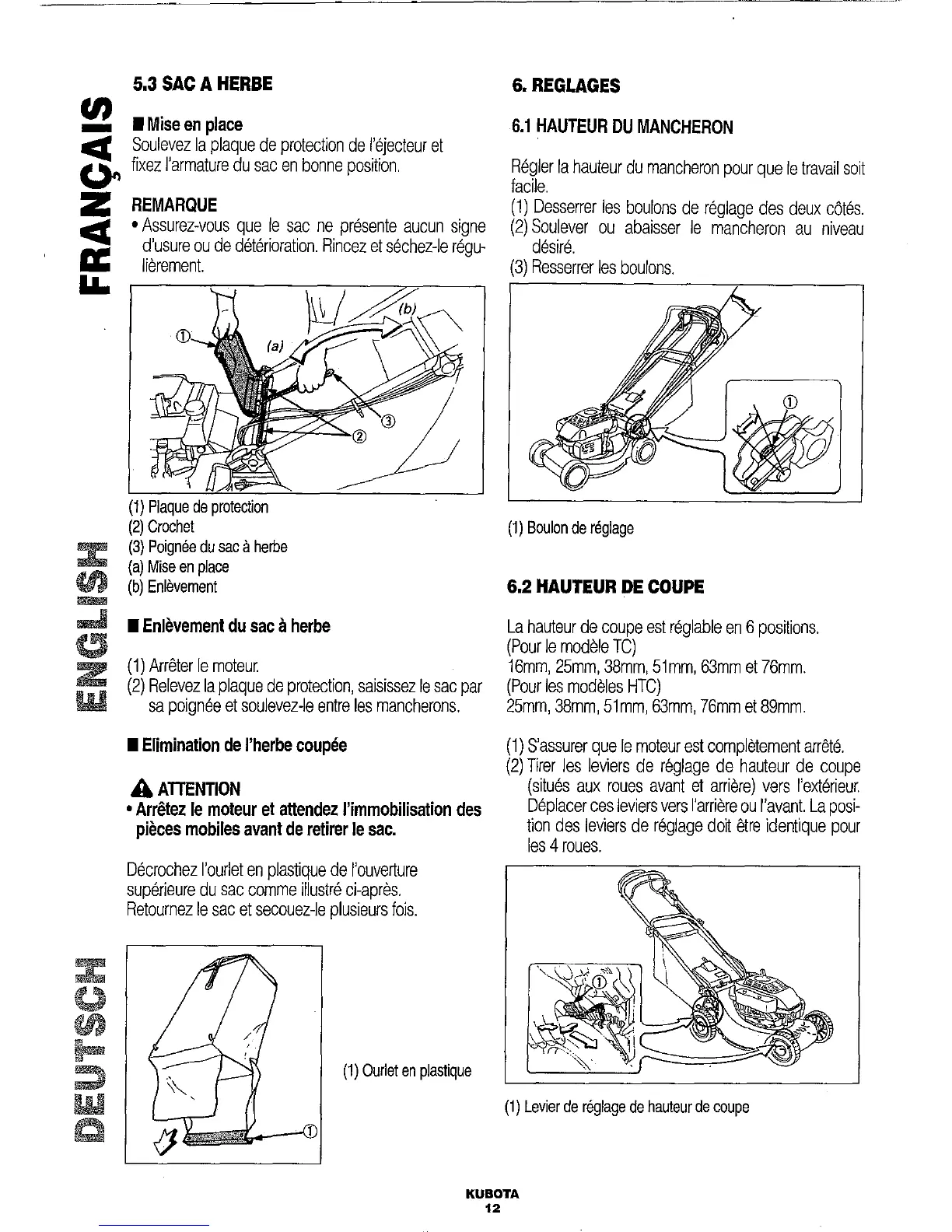

5 .3 SAC A HERSE
0 Mise en place
Soulevez
la
plaque
de protection de I'ejecteur et
fixez I'armature du sac en bonne
position .
REMARQUE
" Assurez-vous que le sac ne presente aucun signe
d'usure
ou
de
deterioration . Rincez et sechez-le regu-
lierement .
(1) Plaque de protection
(2) Crochet
(3) Poignee
du
sac a herbe
(a) Mise en place
(b) Enlevernent
0 Enlevement du sac a herbe
(1) Arreter le moteur .
(2)
Relevez la plaque de protection, saisissez le sac par
sa poignee et soulevez-le entre les mancherons .
0 Elimination de I'herbe toupee
A ATTENTION
" Arretez le moteur et attendez ('immobilisation des
pieces mobiles
avant de retirer le sac .
Decrochez I'ourlet en plastique de I'ouverture
superieure du sac comme illustre ci-apres .
Retournez le sac et secouez-le plusieurs fois .
(1) Oudet en plastique
KUBOTA
1 2
6 . REGLAGES
6 .1 HAUTEUR
DU MANCHERON
Regler la hauteur du mancheron pour
que le travail soit
facile .
(1) Desserrer les boulons
de reglage des deux c6tes .
(2) Soulever ou abaisser le
mancheron au niveau
desire
.
(3) Resserrer les boulons
.
(1) Boulon
de
reglage
6 .2 HAUTEUR DE COUPE
La hauteur de coupe est reglable
en
6
positions .
(Pour le modele TC)
16mm, 25mm,
38mm, 51 mm, 63mm et 76mm .
(Pour les modeles HTC)
25mm, 38mm, 51
mm, 63mm, 76mm et 89mm .
(1)
S'assurer que le moteur est completement arrete .
(2) Tirer les leviers
de reglage de hauteur de coupe
(situes aux roues avant et arriere) vers I'exterieur .
Deplacer ces leviers vers I'arriere ou I'avant . La posi-
tion des leviers de reglage doit We identique
pour
les 4 roues .
(1) Levier
de
reglage
de hauteur
de
coupe
