6 .5 .

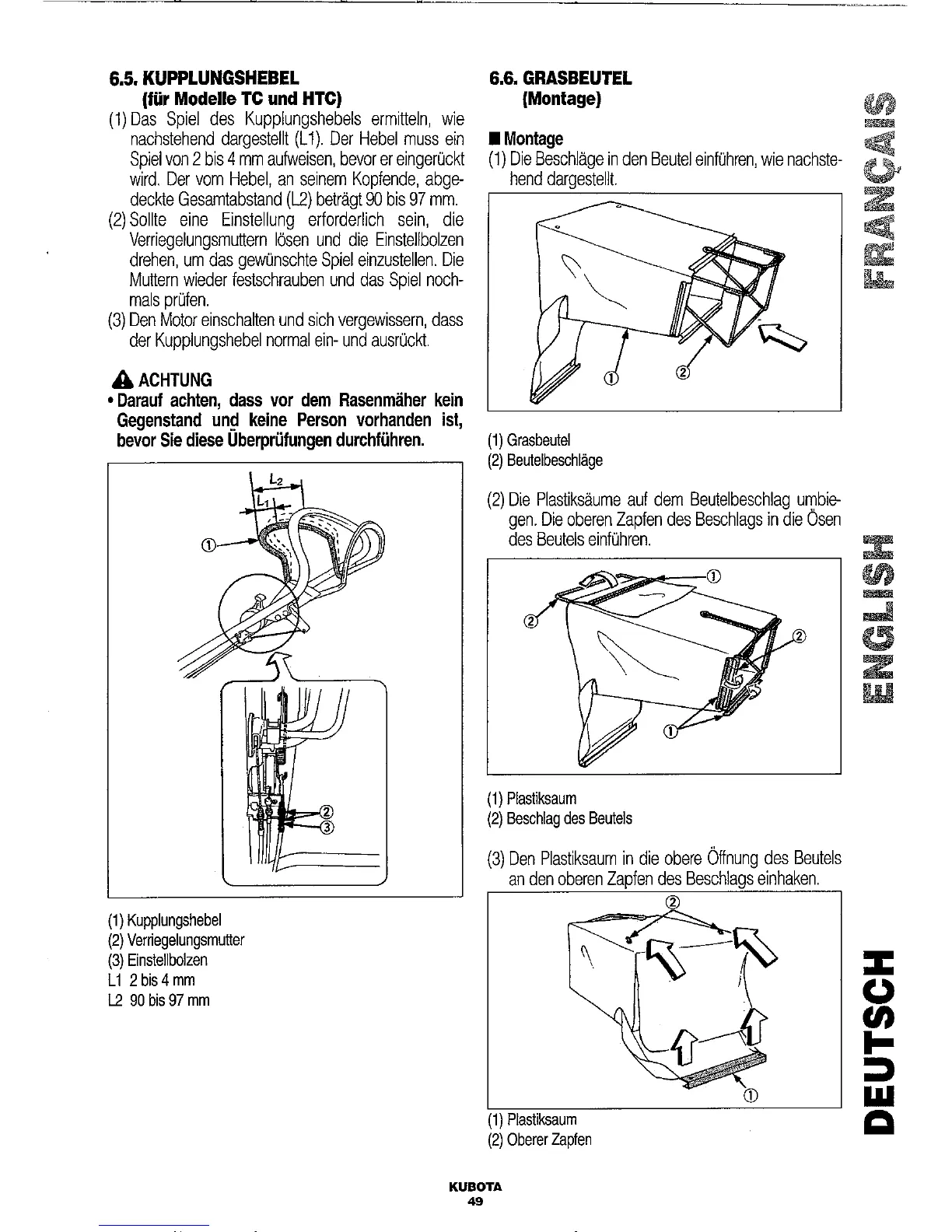

KUPPLUNGSHEBEL
(fiir Modelle TC and HTC)
(1) Das Spiel des Kupplungshebels ermitteln, wie
nachstehend dargestellt (L1) . Der Hebel muss ein
Spiel
von 2 bis 4 mm aufweisen, bevor er eingeruckt
wird . Der vom Hebel, an seinem Kopfende, abge-
deckte Gesamtabstand (L2) betragt 90 bis 97 mm
.
(2) Sollte

eine

Einstellung

erforderlich

sein,

die
Verriegelungsmuttern
Ibsen and die
Einstellbolzen
drehen, um das gewunschte Spiel einzustellen . Die
Muttern wieder festschrauben and das Spiel noch-
mals
prufen .
(3) Den Motor einschalten and sich vergewissern, class
der Kupplungshebel normal ein- and ausruckt .
A
ACHTUNG
" Darauf achten, class vor dem Rasenmaher kein
Gegenstand
and keine Person vorhanden ist,
bevor Sie these Oberprufungen durchfuhren .
(1) Kupplungshebel
(2) Verriegelungsmutter
(3) Einstellbolzen
L1 2 bis 4 mm
L2 90 bis 97 mm
6 .6 . GRASBEUTEL
(Montage)
Montage
(1) Die Beschlage in
den Beutel einfuhren, We nachste-
hend dargestellt .
(1) Grasbeutel
(2) Beutelbeschlage
(2) Die Plastiksaume auf dem Beutelbeschlag
umbie-
gen . Die oberen Zapfen des Beschlags in die Osen
des Beutels einfuhren .
(1) Plastiksaum
(2) Beschlag des Beutels
(3) Den Plastiksaum in die obere
Off nung des Beutels
an den oberen Zapfen des
Beschlags einhaken .
(1) Plastiksaum
(2) Oberer Zapfen
