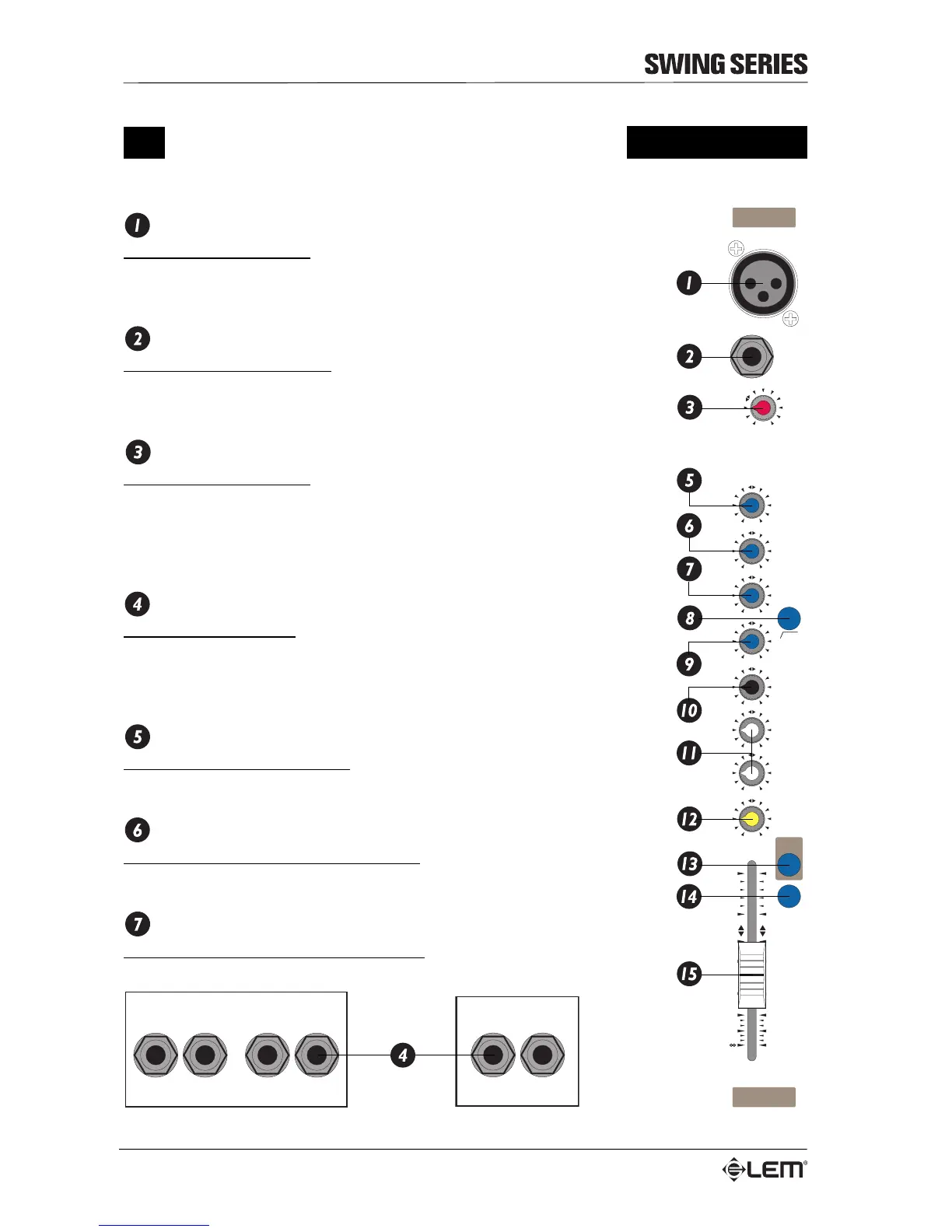

Canale di ingresso MONO
MIC INPUT
Connettore XLR bilanciato: riceve il segnale microfonico in ingresso. Questo
ingresso, riservato all'utilizzo di microfoni, può ricevere una vasta gamma di
segnali bilanciati o sbilanciati a bassa impedenza.
LINE INPUT
Connettore JACK sbilanciato: riceve il segnale di linea in ingresso. Questo
ingresso può ricevere segnali di linea provenienti da apparecchiature con uscita
ad alto livello (tutti gli strumenti eccetto i microfoni).
CHANNEL INSERT
Connettore JACK STEREO: consente l’utilizzo di una apparecchiatura esterna
per il trattamento del segnale (equalizzatore, compressore, ecc.) sui canali 1-2
di SWING 12 e sui canali 1-4 di SWING 16. I connettori di INSERT sono situati
sul PANNELLO POSTERIORE e presentano la mandata (SEND) sulla punta
(TIP) ed il ritorno (RETURN) sull’anello (RING) (vedi CAVI DI COLLEGAMENTO)
GAIN
Controllo di guadagno: regola l'amplificazione del segnale proveniente
dall'esterno verso il canale e permette di determinare un suono “presente” e
prevenire la distorsione del segnale. Il range di guadagno dell’ingresso MIC è -
10/-60 dB, mentre per l’ingresso LINE e +10/-40 dB.
HIGH
Controllo per le frequenze ALTE: consente un guadagno o un’attenuazione
di 15 dB a 12 kHz con una curva di tipo “SHELVING”.
HI-MID
Controllo per le frequenze MEDIO-ALTE: consente un guadagno o una
attenuazione di 12 dB a 3 kHz con una curva di tipo “PEAKING”.
LO-MID
Controllo per le frequenze MEDIO-BASSE: consente un guadagno o una
attenuazione di 12 dB a 800 Hz con una curva di tipo “PEAKING”.
Canale di ingresso MONO
3 kHz
HI-MID
800 Hz
LO-MID
LO-CUT
80 Hz
LOW
PAN
MUTE
MIX B
SOLO
10
10
20
30
40
5
5
0
PRE-FADER
MONITOR
PRE-POST
AUX 1
POST-FADER
AUX 2
12 kHz
HIGH
GAIN
+15-15
+12-12
+12-12
+15-15
100
100
100
RL
-10dB
MIC
LINE
+10dB
-60dB
0dB
(LINE)
-40dB
LINE
MIC
MIC
LINE
1
1
75 Hz
CHANNEL INSERT
(TIP=SEND / RING=RETURN)
243 1
CHANNEL INSERT
(TIP=SEND / RING=RETURN)
21
