3
Boîtier
Préfiltres
Poignée
Bouton de
contact
Bouton de
contact
Cellules collectrices
Module
d’alimentation
Voici une brève description des principaux composants de l’appareil et
de leurs fonctions (voir la figure 2).
Le boîtier : Installé dans les conduits existants, il renferme les cellules
et les préfiltres.
Les cellules collectrices : Deux cellules sont incluses. Chacune
comporte des fils ionisants, qui donnent une charge électri-
que aux particules, et des plaques collectrices, qui captent la
poussière, la saleté et toute autre impureté de l’air qui a été
ionisée.
Chaque cellule doit être installée avec les fils ionisants
orientés vers l’entrée d’air. Chaque cellule doit être orientée
pour que les poignées et le bouton de contact soient orientés
vers l’utilisateur (figure 2).
Les préfiltres : Composés de deux sections interchangeables, ils
servent à capter les grosses particules, comme les cheveux
et les poils, pour les empêcher de pénétrer dans les cellules.
Le module d’alimentation : Doté de composants à circuits intégrés,
il convertit le courant d’alimentation de 120 volts C.A. en
courant continu à haute tension qui est requis par les cellules
collectrices.

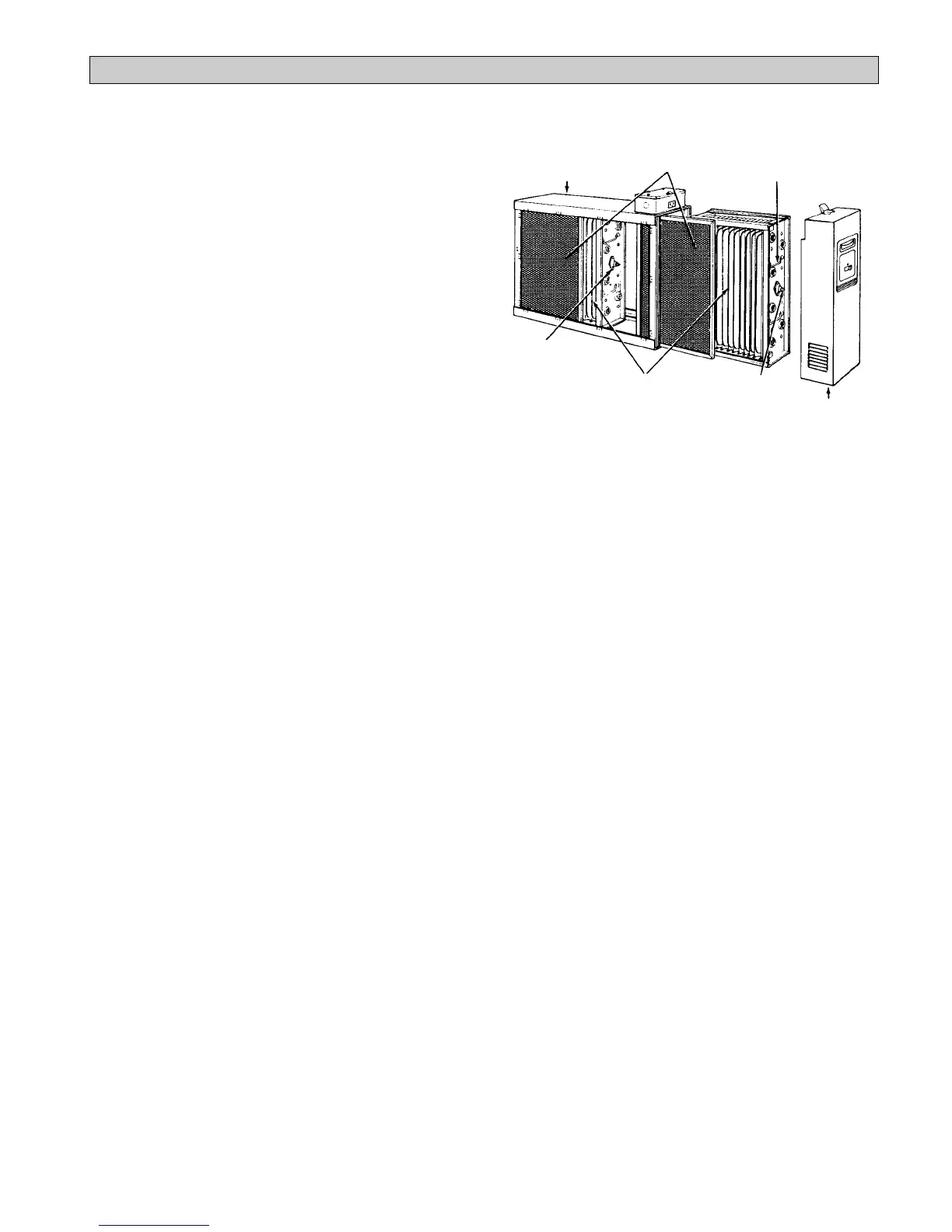

Figure 2
Identification des pièces
