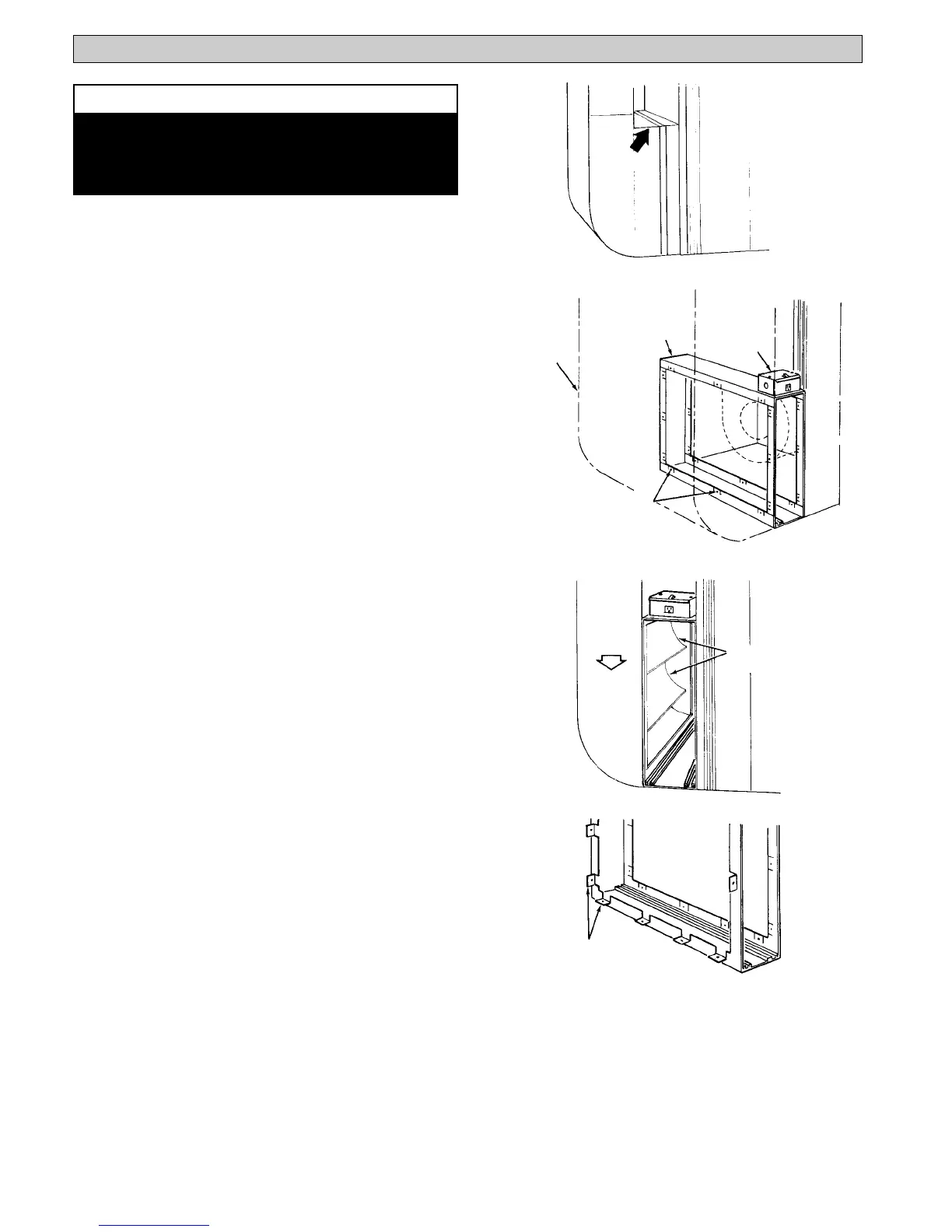

Figure 12
Figure 13
Conduit
Châssis
Boîte de
raccordement
Trous de
montage
Écoule-
ment
de l’air
Aubes
directionnelles
Figure 14
Autre méthode
(replier les pattes à 90°)
Figure 15
DÉMONTER ET JETER L’ANCIEN FILTRE
(figure 12)
REMARQUE : Il est possible que l’ancien filtre se trouve à l’intérieur du
générateur d’air.
NETTOYER LE COMPARTIMENT DU
VENTILATEUR
Il est recommandé de nettoyer le compartiment du ventilateur, le
ventilateur ainsi que le boîtier du ventilateur afin d’assurer la circulation
d’air propre.
INSTALLATION
Voici un exemple d’installation typique de l’épurateur sur un générateur
à circulation ascendante (figure 8).
1. Déposer l’épurateur sur le plancher. Le poser debout, avec le
capot du module d’alimentation orienté vers soi (figure 4). Pour
une installation horizontale, coucher l’épurateur sur le plancher,
ce qui aidera à visualiser la position relative des pièces.
Assurer un dégagement suffisant pour câbler et réviser la boîte de
raccordement (figure 13).
2. Dégager le loquet et détacher le module d’alimentation en le tirant
par la poignée. Mettre le module d’alimentation de côté. Retirer
les cellules collectrices et les préfiltres. Les mettre de côté en lieu
sûr jusqu’à ce que l’installation du boîtier soit terminée.
3. Déposer le boîtier près du générateur d’air. Agrandir au besoin
l’ouverture du générateur pour qu’elle soit de la même grandeur
que celle du boîtier.
S’il est impossible d’agrandir l’ouverture du générateur d’air,
utiliser une transition (figure 3).
On peut fixer le boîtier à même le générateur (figure 13) ou à un
collier de raccordement qui aura d’abord été installé sur la prise
d’air du générateur par un assemblage en bout ou coulissant.
Fixer le boîtier solidement à la prise d’air du générateur en faisant
appel au moins à deux trous de montage de part et d’autre du
boîtier.
4. Assembler en bout le conduit de reprise d’air (habituellement une
section coudée) et la face en amont du boîtier de l’épurateur.
(Noter dans le coude, à la figure 14, l’utilisation d’aubes recourbées
en tôle dans le but d’améliorer la distribution de l’air sur la face des
cellules.)
REMARQUE : Une autre façon de fixer le conduit au boîtier consiste
à modifier celui-ci (figure 15) en pliant les pattes à 90° vers l’extérieur
pour ensuite y fixer le conduit.
Les raccordements de transition
Faire appel à un raccordement de transition s’il est impossible d’as-
sembler le conduit directement sur l’ouverture du boîtier. Pour assurer
le meilleur rendement, il est préférable d’assurer une transition gra-
duelle. Ne pas permettre plus de 28 cm au mètre (ou 4 pouces au pied
linéaire), soit une pente d’environ 20 degrés (figure 3).
5. Raccorder le conduit vertical sur le coude. Coincer un bloc de bois
entre le plancher et le coude afin de supporter ce dernier
(figure 16).
Installation
Des dommages matériels ainsi que des blessures ou même la
perte de vies peuvent survenir si l’appareil est installé, ajusté,
modifié, révisé ou entretenu incorrectement. Toute installa-
tion ou révision doit être laissée aux soins d’un installateur ou
d’une entreprise disposant des qualifications requises.
▲
!
MISE EN GARDE
6. Calfeutrer à l’aide de ruban entoilé tous les joints du réseau de
reprise d’air qui se trouvent en aval du filtre à air. Cela empêchera
l’infiltration de poussière dans l’air. Le ruban est habituellement
installé à l’extérieur des conduits, mais on peut aussi l’installer à
l’intérieur ou sur les deux surfaces.
