EAC-14 29 11/16 26 1/4 23 5/8 13 9/16 16 7/16 19 1/16
(754,1) (666,8) (600,1) (344,5) (417,5) (484,2)
EAC-16 25 1/2 21 5/16 18 5/8 17 3/4 20 5/8 23 3/8
(647,7) (541,3) (473,1) (450,9) (523,9) (593,7)
EAC-20 29 11/16 26 1/4 23 5/8 17 3/4 20 5/8 23 3/8
(754,1) (666,8) (600,1) (450,9) (523,9) (593,7)
MODÈLE N
o
A B C D E F
Écoulement
de l’air
Ouverture du
générateur
Ne pas dépasser 20°
Écoulement
de l’air
Ouverture de
l’épurateur
électronique
Épurateur d’air
électronique
Générateur
Section de transition
(au besoin)

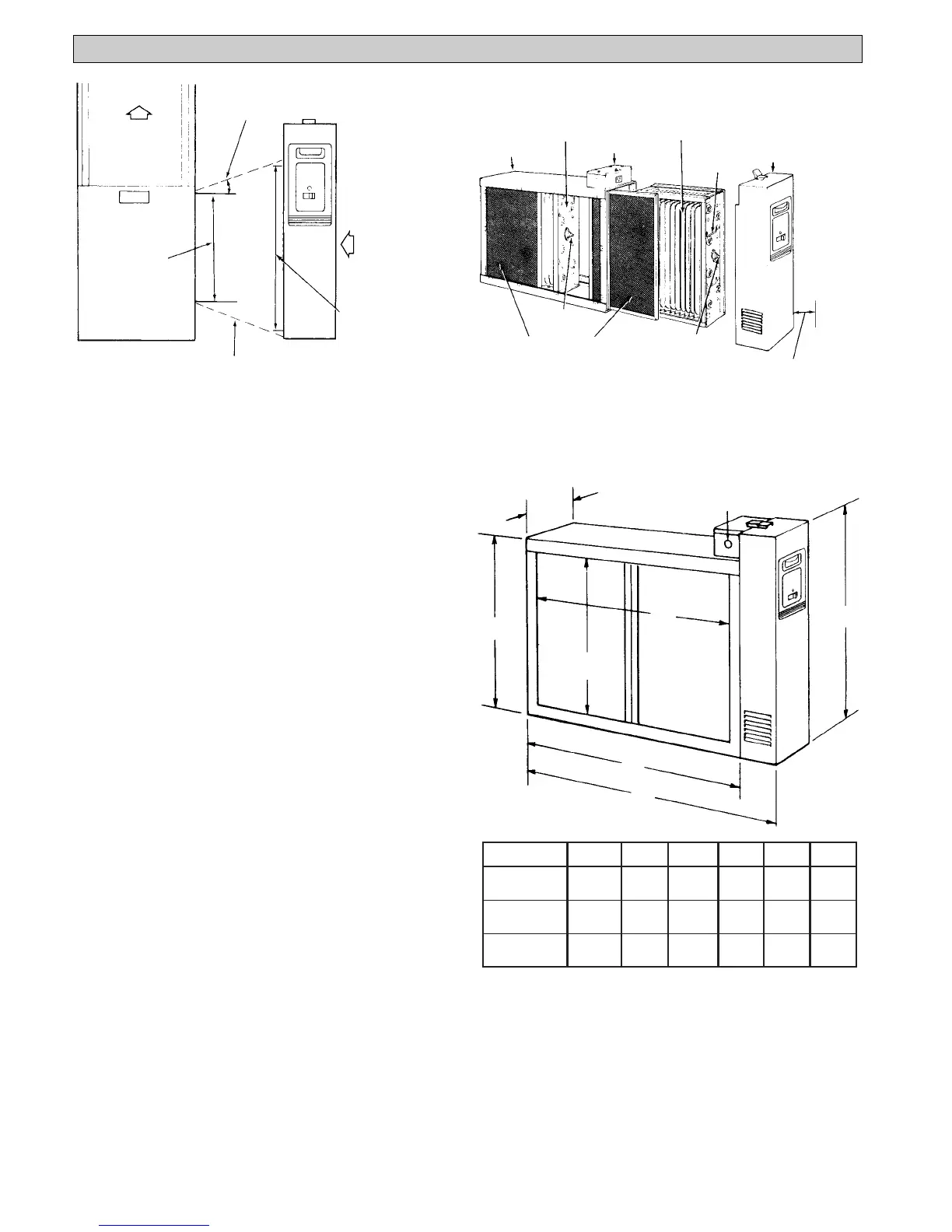

Figure 3
Boîtier
Cellule collectrice
(interchangeable)
Cellule collectrice
(interchangeable)
Boîte de
raccordement
Module
d’alimentation
Poignée
Bouton de
contact
Bouton de
contact
Préfiltres
(interchangeables)
Voir le texte concernant
le dégagement requis
pour enlever les cellules
Figure 4
Figure 5 - Dimensions en pouces (mm)
CHOIX DE L’EMPLACEMENT DE
L’ÉPURATEUR
Installer l’épurateur dans le conduit de reprise d’air d’un système
central à air pulsé, en amont du générateur. (Voir l’exemple à la
figure 3.)
Choisir un emplacement conforme aux critères suivants :
1. Positionner l’épurateur pour que la face de la cellule se trouve
perpendiculaire à l’écoulement de l’air.
2. Assurer les dégagements suivants afin de permettre le démontage
des cellules et des préfiltres (voir les figures 4 et 5) :
Modèle EAC-14 : 38 cm (15 po)
Modèle EAC-16 : 36 cm (14 po)
Modèle EAC-20 : 38 cm (15 po)
Les dimensions exactes sont données à la figure 5.
3. Ne pas installer l’épurateur dans le plénum de sortie d’air du
générateur.
4. IMPORTANT : Si un humidificateur à pulvérisation est utilisé, il
doit être installé en aval de l’épurateur.
Si le réseau de conduits du générateur comporte déjà un boîtier
intégré, en jeter le couvercle et glisser l’épurateur en place à l’intérieur
Pour l’installation d’un ensemble de mise à niveau de l’épurateur, se
reporter à la page 13.
S’il est impossible d’agrandir suffisamment l’ouverture du générateur,
il faut installer une transition en tôle. La transition doit être adaptée à
chaque installation. Le facteur de réduction ne doit pas dépasser 28 cm
au mètre (ou 4 pouces au pied linéaire), soit une pente d’environ
20 degrés (figure 3).
SENS DE PASSAGE DE L’AIR
DANS L’ÉPURATEUR
Sur livraison, l’épurateur est agencé pour que l’air circule de gauche à
droite. Si cela convient à l’installation, aucune modification n’est
requise (figure 4). Pour permettre que l’air circule de droite à gauche,
retirer les préfiltres et les cellules. Les retourner en gardant la même
extrémité orientée vers l’ouverture du boîtier. Cela placera les fils
ionisants à droite ; de plus, les deux boutons de contact ainsi que les
poignées seront orientés vers le capot du module d’alimentation. L’air
doit traverser le filtre dans le sens indiqué par les flèches qui sont
estampées sur l’extrémité des cellules.
Une fois les cellules installées, installer les préfiltres dans les rainures
sur le côté droit du boîtier. Les préfiltres se trouveront alors du côté de
l’appareil où l’air entre (soit du même côté que les fils ionisants).
6 7/8 po
(174,6)
A
B
E
D
F
C
Ouvertures pour
conduit de
19 mm (3/4 po)
(sur trois côtés)
Installation préliminaire
