7

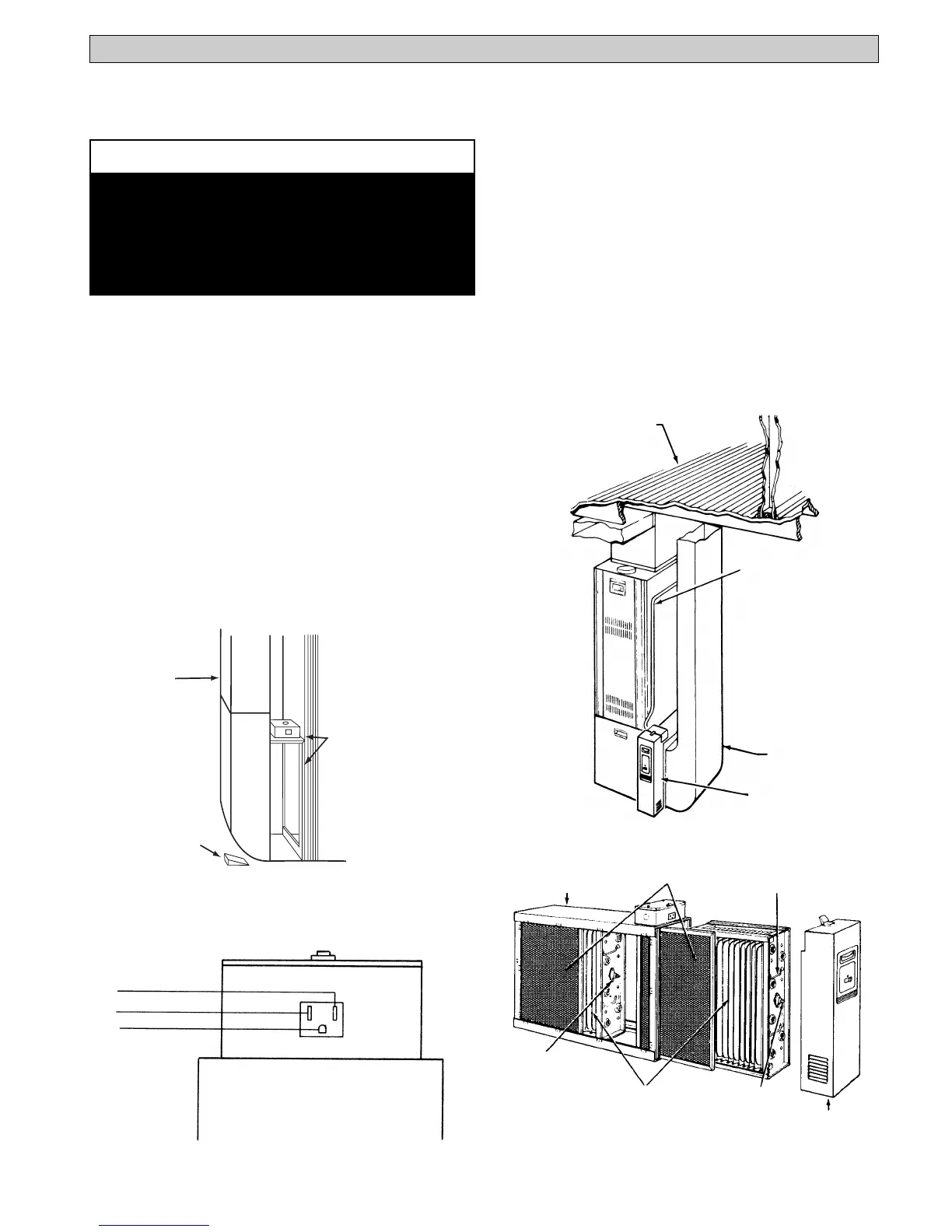

7. Une fois le boîtier installé, on peut raccorder l’épurateur sur le
circuit d’alimentation électrique.
L’installation de l’appareil doit respecter les codes de l’électri-
cité et tout autre code en vigueur.
Avant de procéder à l’installation, prendre soin de vérifier les
codes en vigueur.
Si ces instructions n’étaient pas respectées, des blessures
graves, voire même un décès, pourraient survenir.
8. Puisque l’épurateur est doté d’un détecteur de débit d’air, il n’est
pas nécessaire de le raccorder aux commandes du générateur
d’air. L’appareil doit être raccordé sur un circuit de 120 volts C.A.
de 60 Hz. Un circuit de 20 ampères est amplement suffisant.
9. Ouvrir la boîte de raccordement et installer le raccord qui convient
dans l’ouverture de 19 mm (3/4 po). Avec le courant d’alimentation
coupé, acheminer les trois (3) fils et les raccorder sur la boîte. Voir
la figure 17.
S’assurer que tous les fils sont serrés, que les connecteurs des fils
sont installés correctement et que des manchons de caoutchouc
sont présents pour prévenir l’usure des fils.
Section
verticale
Bloc de bois
Calfeutrer
tous les joints
Figure 16
Sous tension
Neutre
Conducteur
de MALT
Vue de face
Figure 17
Plancher
Câble
Conduit
Épurateur d’air
électronique
Figure 18
Boîtier
Préfiltres
Poignée
Bouton de
contact
Bouton de
contact
Cellules collectrices
Module
d’alimentation
Figure 19
10. Une fois le boîtier installé, y introduire les préfiltres et les
cellules (figure 19).
REMARQUE : Le bouton de contact et les poignées des cellules
doivent être orientés vers soi et les fils ionisants doivent être
orientés vers l’entrée d’air.
11. Installer le module d’alimentation de la façon suivante :
Accrocher le rebord inférieur à l’intérieur du module d’alimentation
sur le rebord du boîtier. Refermer soigneusement le module
d’alimentation en prenant soin de faire pénétrer les broches de
raccordement dans les trous de la prise du boîtier. Une fois le
module d’alimentation en place, engager le loquet et le bloquer en
place.
12. Poser le petit aimant de rappel sur le mois actuel dans le tableau
figurant sur le capot. Il servira de rappel pour l’inspection ou le
nettoyage.
Câblage
▲
!
MISE EN GARDE
