Installazione meccanica
Griglia di fissaggio
5

130
EDK94AZMP DE/EN/FR/ES/IT 8.0
5.3 Griglia di fissaggio
Utilizzo con 9400
Raccomandiamo di preparare la piastra di montaggio riportando la griglia dei
fori di fissaggio M5 dell’apparecchiatura. In tal modo sarà più semplice fissare
i dispositivi. Le taglie 1, 2, ... n possono così essere installate una dietro l’altra.

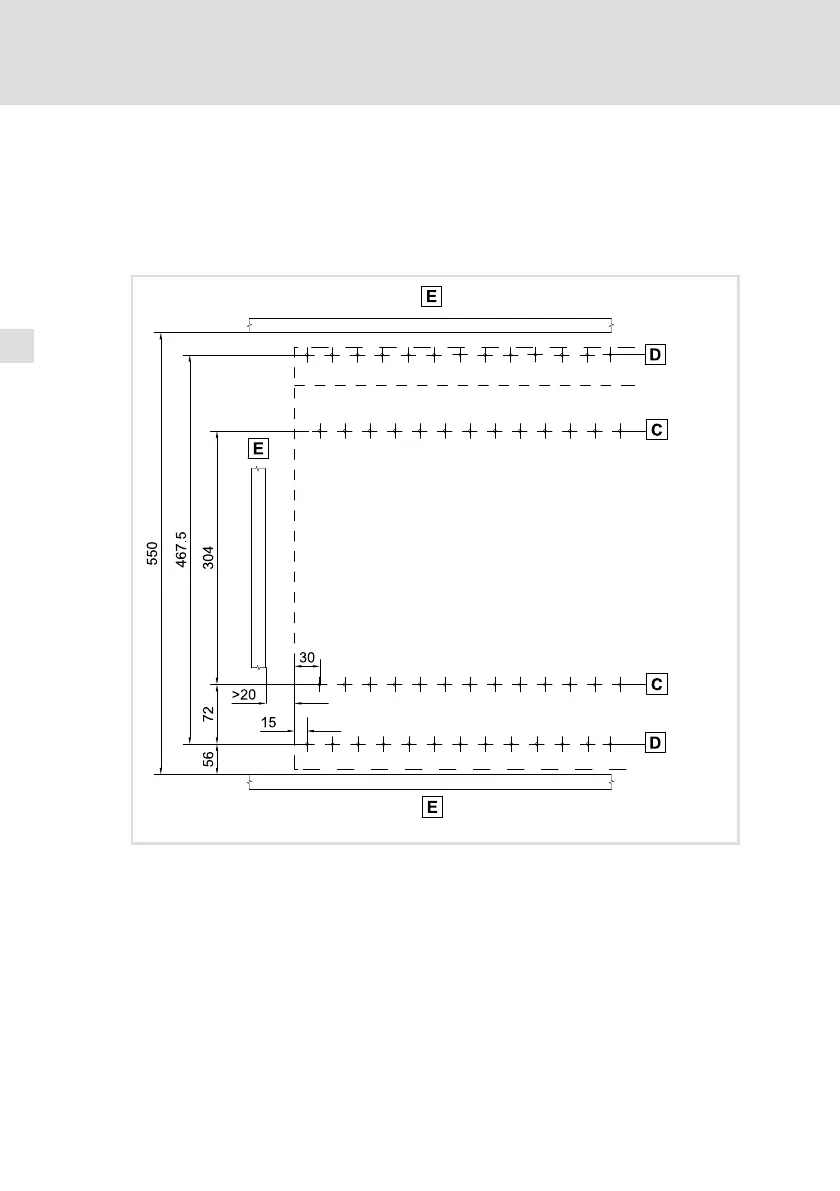

SSP94NF311
Fig.5−3 Dimensioni [mm]
 Griglia con fori per base di montaggio (taglie da 1 a 3)
 Griglia con fori per altre taglie o filtri con montaggio a sotto (solo Single Drive)
 Canalina per cavi
Utilizzo con i700
In caso di utilizzo con la serie i700 non è possibile il fissaggio a griglia con fori.
I fori di fissaggio vanno posizionati come da disegno dimensionale sulla sinistra,
vicino al modulo alimentatore E70ACPS....
