Mechanische Installation
Anordnung der Geräte
5
18
EDK94AZMP DE/EN/FR/ES/IT 8.0
5.2 Anordnung der Geräte
Verwendung mit 9400
L1
L2
L3
M
3~
M
3~
M
3~
M
3~
E94AZxPxxxx
E94AZxPxxxx
E94APNExxxx
E94AZEX100
E94AZPxxxxx
E94AZPxxxxx
E94AZPxxxxx
E94AZPxxxxx
...
...
+UG
-UG
+UG
-UG
+UG
-UG
01
+
(E94AZPPxxxx)
SSP94FF003

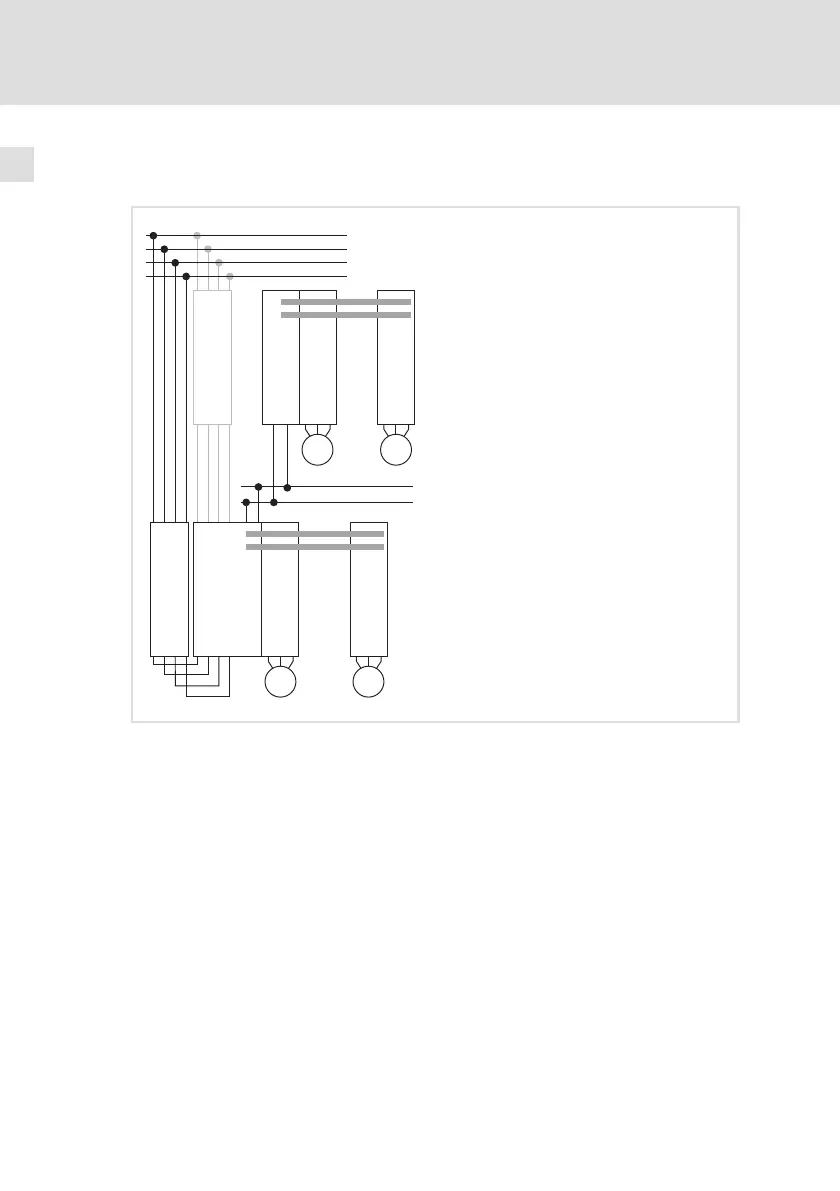

Abb. 5−1 Anordnungsprinzip
Standard Montage: Nebenbau
Montagevariante: Überbau
E94AZxPxxxx Filter
E94APNExxxx DC Versorgungsmodul 9400
(bis 36 A/18 kW mit Montagesockel E94AZPPxxxx)
E94AZEX100 DC Einspeisestelle
E94AZPxxxxx Montagesockel Achsmodul 9400
