Installation mécanique
Grille de fixation
5
76
EDK94AZMP DE/EN/FR/ES/IT 8.0
5.3 Grille de fixation
Avec les appareils série 9400
Pour la fixation des appareils, nous recommandons le placement de la grille
perforée de trous taraudés M5 sur la plaque de montage. Le montage s’en
trouve simplifié. Les tailles d’appareil 1, 2, ... n peuvent ainsi être directement
juxtaposées.
SSP94NF311

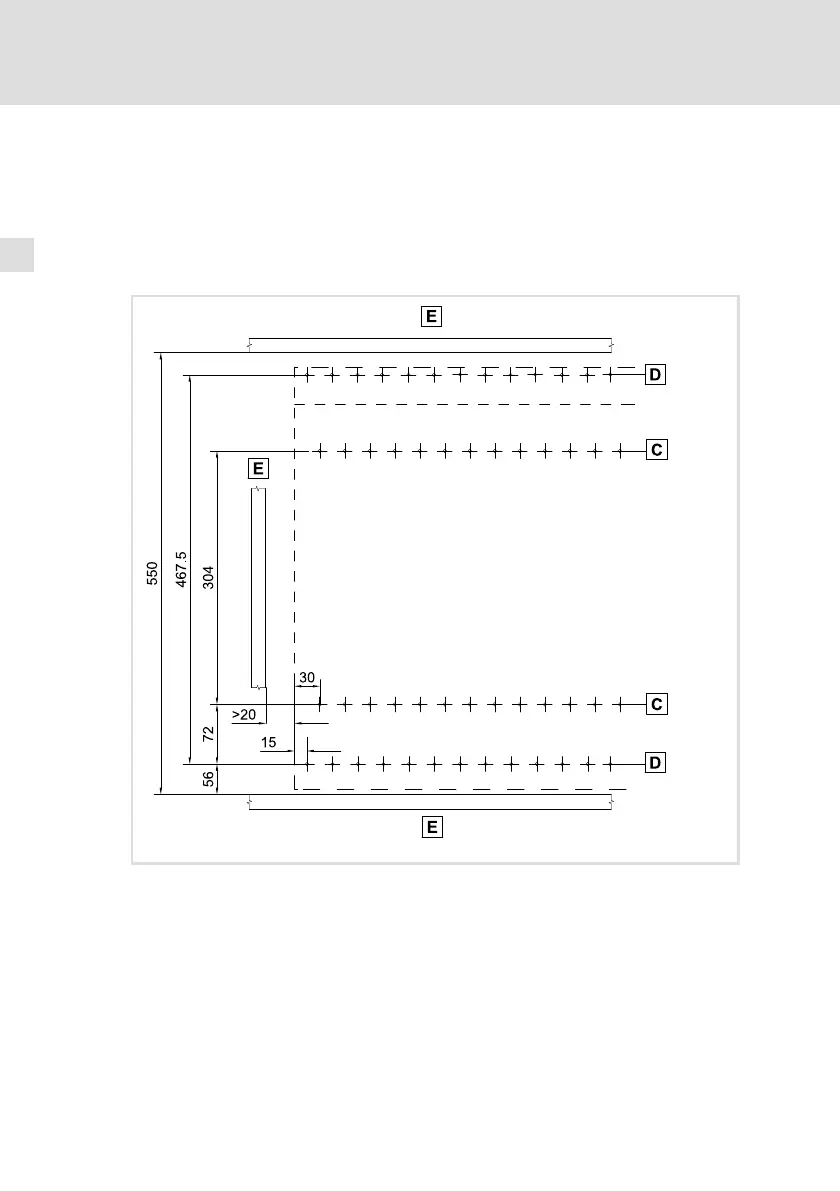

Fig.5−3 Cotes [mm]
Grille perforée pour socle de montage (tailles d’appareil 1 à 3)
Grille perforée pour autres tailles d’appareil ou filtre en montage arrière
(variateurs mono−axes uniquement)
Cheminement de câble
Avec les appareils série i700
La fixation à l’aide de la grille perforée n’est pas possible pour les appareils série
i700. Dans ce cas de figure, prévoir des trous de fixation à gauche du module
d’alimentation E70ACPS... (voir schéma).
