6 Instalación eléctrica
Conexión para módem externo
EDKMF2181 DE/EN/FR/ES/IT 3.0 118

H1_E_INST-SteckerFederkraftAnschluss FKCT
Conexión para módem externo

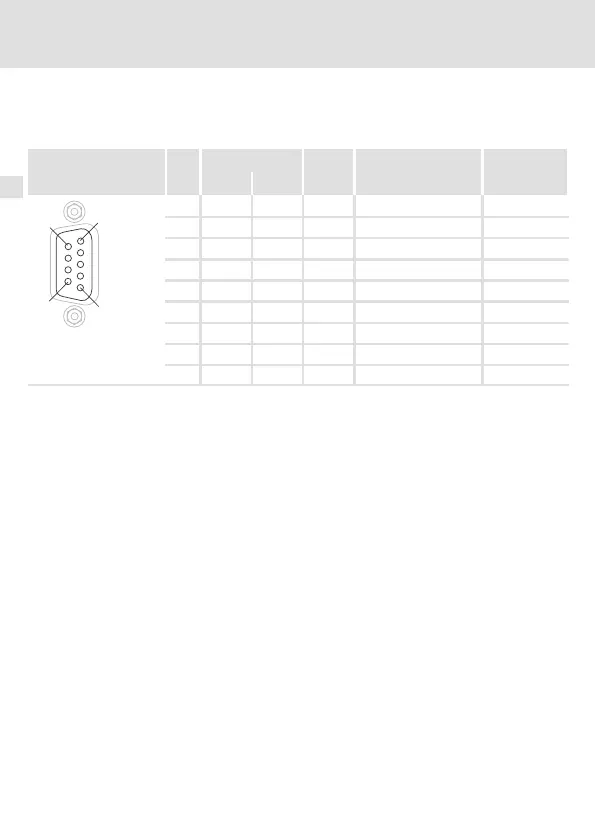

Esquema de conexión para el interface RS232
Vista Denominación
Pin V.24 RS232 Señal Nombre de la señal Dirección
1
6
5
9
1 109 CF DCD Data Carrier Detector Salida
2 104 bb RD
Received Data
Salida
3 103 BA TD
Transmitted Data
Entrada
4 108/2 CD DTR
Data Terminal Ready
Entrada
5 102 AB SG
Signal Ground
-
6 107 cc DSR
Data Set Ready
Salida
7 105 CA RTS
Request To Send
Entrada
8 106 CB CTS
Clear To Send
Salida
9 125 CE -
Ring Indicator
Salida
