Diagnose
LED-Statusanzeigen
8
EDKMF2181 DE/EN/FR/ES/IT 3.0
33
H1_Diagnose-st_00tu0
LED

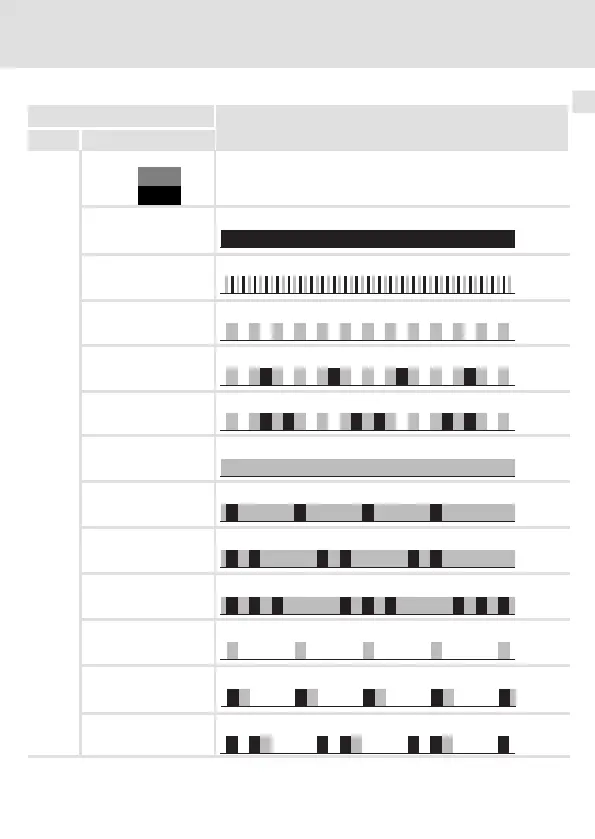

Beschreibung
Pos. Farbe / Zustand
/
aus
Verbindung zum Master nicht aufgebaut.
grün
CANopen Zustand (”
Z
”)
rot
CANopen Fehler (”
F
”)
rot
Z
: Bus Off
blinkt schnell (flackern)
Automatische Übertragungsratenerkennung ist aktiv.
blinkt (grün) im 0.2 s-Takt
Z
: Pre-Operational,
F
: keine
blinkt (grün) im 0.2 s-Takt
blinkt (rot) 1 x, 1 s aus
Z
: Pre-Operational,
F
: Warning Limit reached
blinkt (grün) im 0.2 s-Takt
blinkt (rot) 2 x, 1 s aus
Z
: Pre-Operational,
F
: Node Guard Event
an (grün)
Z
: Operational,
F
: keine
an (grün)
blinkt (rot) 1 x, 1 s aus
Z
: Operational,
F
: Warning Limit reached
an (grün)
blinkt rot 2 x ,1 s aus
Z
: Operational,
F
: Node Guard Event
an (grün)
3 x blinkt rot, 1 s aus
Z
: Operational,
F
: Sync Message Error
blinkt (grün) im 1 s-Takt
Z
: Stopped,
F
: keine
blinkt (grün) im 1 s-Takt
blinkt (rot) 1 x, 1 s aus
Z
: Stopped,
F
: Warning Limit reached
blinkt (grün) im 1 s-Takt
blinkt rot 2 x, 1 s aus
Z
: Stopped,
F
: Node Guard Event
