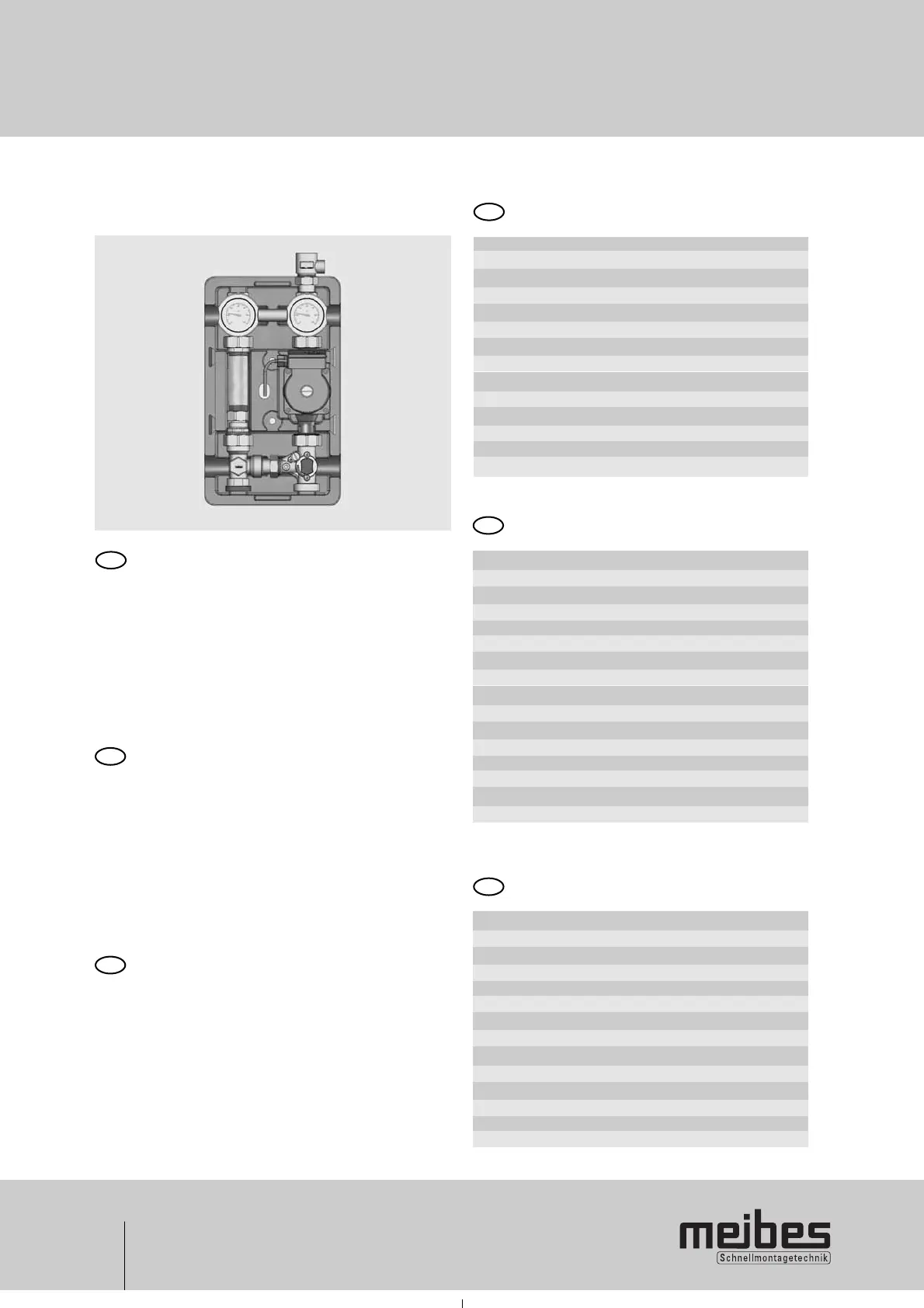

2. Pumpengruppen Edition 7 MK-Z
Pump groups MK Edition 7 UK-Z
Groupes de pompage MK Edition 7 UK-Z
Technische Daten
DN: 20 25 32
oberer Anschluss: G 3/4“ IG G 1“ IG G 1 1/4“ IG
unterer Anschluss: G 1 1/2“ AG
(flachdichtend)
Pumpe: siehe Artikelnummer
Achsabstand: 125 mm
Bauteile aus: Stahl, Messing, EPP-Isolierung
Abmessung: ca. H 420 x B 250 x T 246 mm
Dichtmaterialien: PTFE, asbestfreie Faserdichtung, EPDM
Temperaturanzeige: 0 bis 120 °C
Einsatztemperatur: bis 110 °C
Betriebsdruck: PN 6
kVs – Wert: 6 6,2 6,4
Technical data
DN: 20 25 32
Upper connection: 3/4“ F 1 1/4“ F
Lower connection: 1 1/2“ M
(fat-sealing)
Pump: see ref. number
Axial separation: 125 mm
Components of: Steel, Brass, EPP insulation
Dimensions: ca. H 420 x W 250 x D 246 mm
Sealing materials: PTFE fiber joint free of asbestos
Temperature display: from 0° up to 120° C
Operating temperature: up to 110° C
Kvs values: 6,0 6,2 6,4
Pressure: PN 6
Données techniques
DN: 20 25 32
Raccordement par le haut: 3/4” F 1” F 1 1/4” F
Raccordement par le bas : 1 1/2” M
(à joint plat)
Circulateur: Voir n° d’article
Entraxe: 125 mm
Construction: Acier, laiton, isolation
en polypropylène expansé
Dimensions: env. H 420 x L 250 x P 246 mm
Joints: PTFE, fibre exempt
d’amiante, EPDM
Plage de température: 0 à 120 °C
Température de travail: jusqu’à 110 °C
Pression de travail: PN 6
kvs-waarde: 6 6,2 6,4
DD
FF
GGBB
Groupe de pompe, version 7 MK-Z
Mélangeur trois voies en T avec raccordement compteur
En supplément, avec raccordement compteur
à embout télescopique, manchon à emboîter
1
⁄2“
Ajustement :
3
⁄4” 110 mm
Ajustement : 1“ 130 mm
Pumping Unit, Edition 7 MK-Z
Three-way T-mixer with meter installation line
Additionally with meter installation line with extendable
Telescoping element, sensor connector
1
⁄2“
Fit dimension:
3
⁄4” 110 mm
Fit dimension: 1” 130 mm
DD
FF
GGBB
Pumpengruppe Edition 7 MK-Z
3-Wege-T-Mischer mit Zählereinbastrecke
zusätzlich mit Zählereinbaustrecke mit verlängerbarem
Teleskopstück,Fühlermuffe
1
⁄2“
Paßmaß:
3
⁄4” 110mm
Paßmaß: 1” 130mm
