153
MAGYAR
hu

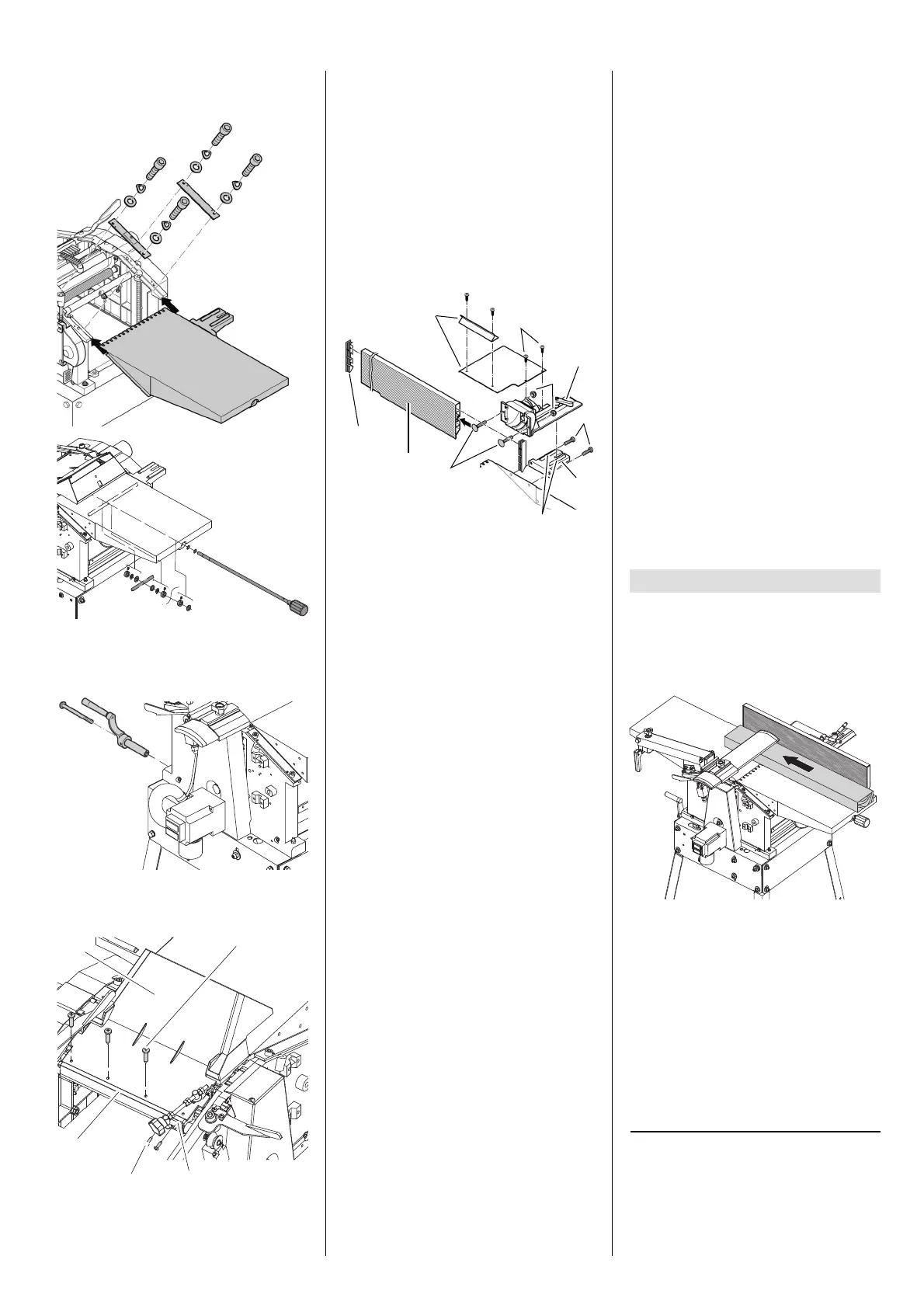

5.3 A felfogó asztal felszere-
lése
5.4 A vastagoló asztal
magasságbeállításának
felszerelése
5.5 A forgácskidobó bura fel-
szerelése
• Csavarozza fel a forgácskidobó
burát (50) négy lemezcsavarral (51)
a rögzítőprofilra (52).
• Csavarozza fel a beállító csavar tar-
tót (54) négy lemezcsavarral (53) a
rögzítőprofilra (52).
5.6 Az ütköző felszerelése
1. Távolítsa el az ütközrögzítőt (60) az
ütközőtartóról (57). Figyeljhu arra,
hogy ne vesszhu el a két vezetőcsap
(61) az ütközőrögzítőbhu.
2. Csavarozza az ütközőrögzítőt (60)
két hatlapú csavarral (59) a felfogó
asztalhoz.
3. Erősítse vissza az ütközőtartót az
ütközőrögzítőre.
4. Toljon be két kapupántcsavart (62)
az ütközőprofilba (63) és rögzítse
azt két önbiztosító anyával (58) az
ütközötartóhoz.
5. Helyezzhu fel az ütközőprofil mind-
két végére egy műanyag sapkát
(64).
6. Csavarozza össze a takarólemeze-
ket (55) és csavarozza azokat szo-
rosan össze két kereszthornyos csa-
varral (56) az ütközőtartóhoz.
7. A két beállító csavar átállításával iga-
zítsa be az ütközőprofilt pontosan
45° és 90° -os szögbe (használja
segítségül a szögidomokat).
5.7 Hálózati csatlakozás
BVeszély!
Villamos feszültség
Csak száraz környezetbhu üzemel-
tesse a gépet.
A gépet csak olyan áramforrásra
csatlakoztassa, amely megfelel az
alábbi követelményeknek (lásd a
"Műszaki adatok" részt is):
a berhudezést 30 mA hibaáramra
méretezett érintésvédelmi kap-
csolóval kell biztosítani;
a csatlakozó aljzatokat szaksze-
rűhu kell szerelni, földelni és
bevizsgálni;
háromfázisú váltakozó áram ese-
tén a csatlakozó aljzatokat semle-
ges vezetékkel kell szerelni.
A gép forgácselszívó berhude-
zéssel való üzemeltetése esetén
a forgácselszívó berhudezést is
megfelelőhu földelni kell;
A hálózati tápvezetéket úgy kell lefek-
tetni, hogy az ne zavarja a munkát és
ne sérülhesshu meg.
Védje a hálózati tápvezetéket a
magas hőmérséklettől, agresszív
folyadékoktól és éles peremektől.
Csak megfelelő keresztmetszetű hos-
szabbító vezetéket használjon.
Soha ne a tápvezetéknél fogva húzza
ki a hálózati csatlakozót a csatlakozó
aljzatból.
BEllhuőrizze a forgásirányt!
(csak háromfázisú motor esetén):
A fáziskiosztástól függőhu előfordul-
hat, hogy a késthugely rossz irány-
ban forog. Ez megrongálhatja a gépet
és a munkadarabot. Ezért mindhu új
csatlakoztatás előtt ellhuőrizze a for-
gásirányt.
Hibás forgásirány esetén a fázisokat
a hálózati vezetékbhu vagy a hálózati
csatlakozón egy villamos szakember-
rel fel kell cseréltetni.
A HC 260 gyalugép egyhugető gyaluként
vagy vastagoló gyaluként üzemeltethető:
6.1 Üzemeltetés egyhugető
gyaluként
3Megjegyzés:
Az egyhugető gyalulás arra szolgál,
hogy egy egyhuetlhu felületet simára
gyaluljon (= egyhugesshu), pl. hogy
egy palló éleit megtisztítsa.
A munkadarab felfekszik a felfogó-
asztalon.
A munkadarab alsó felületét mun-
kálja meg.
A munkadarab előtolása ellhutétes a
vastagoló gyaluláshoz képest.
50
51
52
5453
55
56
57
58
59
60
61
64
63
62
6. A gép kezelése
