165
РУССКИЙ
ru

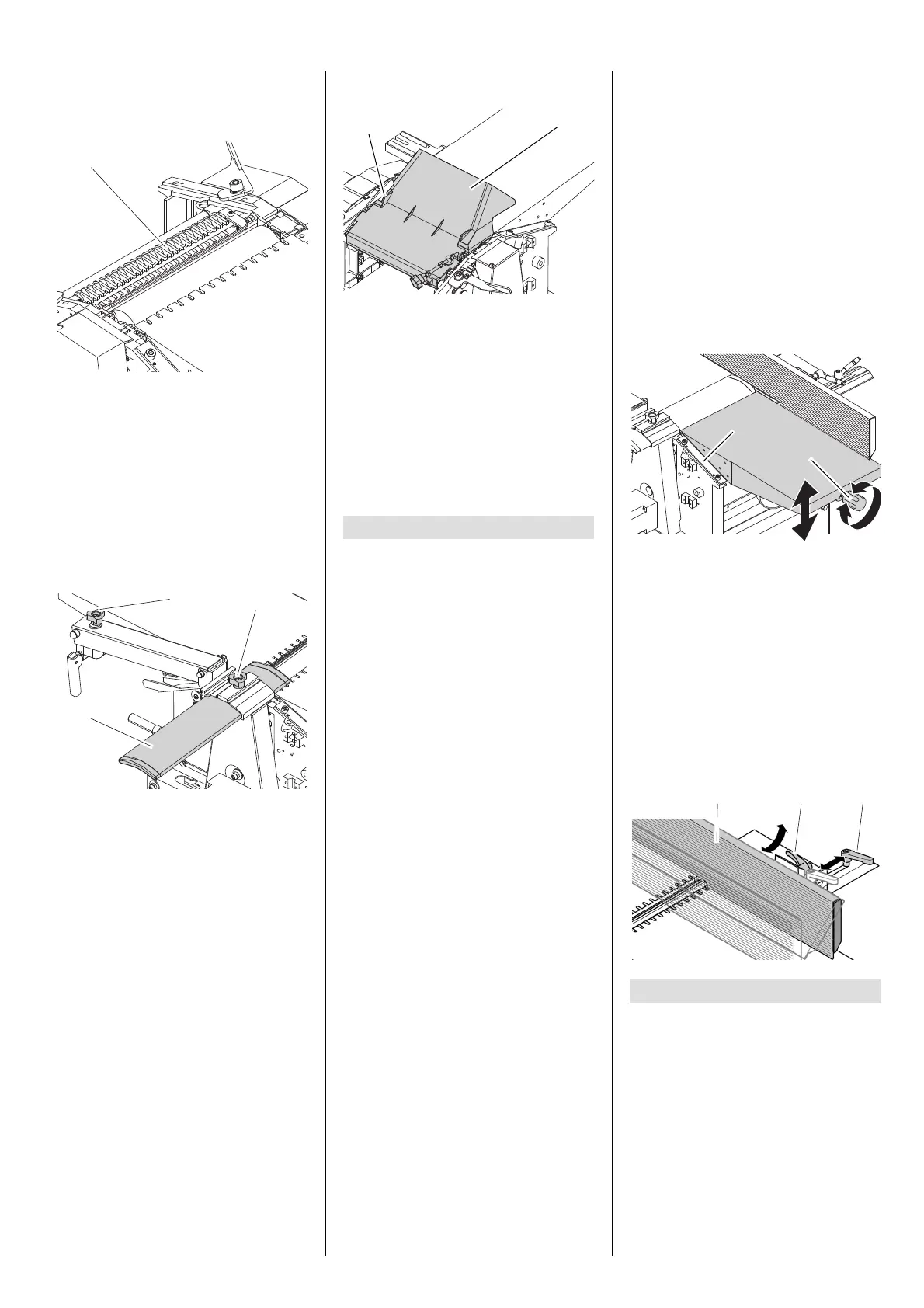

3.4 Предохранительные
устройства
Защита от отдачи
Защита от отдачи (33) препятствует
отбросу заготовки вращающимся
ножевым валом назад на оператора.
Все захваты защиты от отдачи
должны располагаться под
острым углом к нижней кромке.
Все захваты защиты от отдачи
должны самостоятельно возвра-
щаться в исходное положение
(вниз).
Крышка ножевого вала
Крышка ножевого вала (36) препятст-
вует прикосновению
к вращающемуся
ножевому валу сверху при проведе-
нии фуговальных работ.
После того как зажимной винт
отпущен, (35) крышку ножевого
вала можно подогнать к ширине
заготовки.
После того как винт настройки по
высоте отпущен, (34) крышку
ножевого вала можно подогнать к
высоте заготовки. Крышку ноже-
вого вала можно переставлять по
высоте
для эксплуатации каче-
стве фуговального станка между
0 и 85 мм.
Для эффективной защиты крышка
ножевого вала всегда должна быть
подогнана по размеру изделия.
Направляющие заготовку ладони дви-
жутся от крышки ножевого вала.
Кожух устройства для выбрасыва-
ния стружки
При проведении рейсмусования
кожух устройства для выбрасывания
стружки (37) выступает в роли допол
-
нительной крышки ножевого вала.
Для этого кожух устройства для
выбрасывания стружки (37) откидo-
вается наверх, а регулировочный винт
(38) поворачивается против часовой
стрелки до упора (кожух устройства
для выбрасывания стружки зафикси-
рован).
Выключатель (вкл./выкл.)
· Включение = нажать на зеленый
выключатель.
• Выключение = нажать на красный
выключатель.
Реле нулевого напряжения
При отключении
напряжения сраба-
тывает реле нулевого напряжения.
Это исключает самостоятельный
запуск устройства при возобновлении
энергоснабжения. Для повторного
включения заново нажмите на выклu-
чатель включения.
Защита от перегрузки
Строгальный станок снабжен встро-
енной защитой от перегрузки. Она
отключает устройство, если двига-
тель нагрелся слишком сильно. Чтобы
после этого включить станок:
1. дать двигателю
остыть (примерно
десять минут);
2. нажать на зеленый выключатель.
Регулятор высоты строгального
стола (эксплуатация в качестве
рейсмусового станка)
С помощью регулятора высоты стро-
гального стола производится уста-
новка толщины обработки (= толщина
заготовки после обработки) в случае
эксплуатации в качестве рейсмусо-
вого станка.
• Один оборот рычага изменяет
высоту строгального стола на
3 мм.
• За проход можно снять максимум
3 мм.
• Возможна обработка заготовок
максимальной толщиной до
160 мм.
Регулятор высоты строгального
приема (эксплуатация в качестве
фуговального станка)
Регулятор высоты (39) стола приема
устанавливает, сколько материала
будет снято при работе в качестве
фуговального станка.
• Деление шкалы рядом со столом
приема (40) соответствует 1 мм
снятия стружки.
• За проход можно снять максимум
3 мм.
Упорный профиль
Упорный профиль (41) служит для
бокового направления заготовок при
фуговании.
• После того как зажимной
рычаг (43) отпущен, упорный про-
филь можно подогнать к ширине
заготовки.
• После того как зажимной
рычаг (42) отпущен, упорный про-
филь может быть откинут макси
-
мум на 45°.
AОпасность!
Переделка станка или использова-
ние деталей, не проверенных и не
разрешенных изготовителем,
могут привести к непредвиден-
ному ущербу в ходе эксплуатации!
• Монтаж станка производится в
точном соответствии с данным
руководством.
• Используйте только те детали,
которые входят в комплект
поставки.
33
34 35
36
4. Органы управления
37
38
5. Монтаж
39
40
41 42 43
