167
РУССКИЙ
ru
3. Закрепить упорную опору на дер-
жателе упора.
4. Вставить два крепежных винта
(62) в профиль упора (63) и затb-
нуть две самостопорящиеся гайки
(58) опоре упора.
5. На оба конца профиля упора уста-
новить пластмассовые заглушки
(64).
6. Резьбовыми соединениями друг с
другом соединить крышки и при-
винтить их (55) двумя винтами
с
крестообразным шлицем (56) к
упорной опоре.
7. Точно выровнять упорный про-
филь, изменяя положение юсти-
рующих винтов на 45° и 90°.
5.7 Подключение к сети
BОпасность!
Электрическое напряжение
Машину разрешается эксплуатиро-
вать только в сухих помещениях.
Подключайте станок только к тому
источнику питания, который отве-
чает следующим требованиям (см.
также «Технические характери-
стики»):
защита инструмента осуществ-
ляется с помощью автомата
защиты от тока утечки макс.
30 мА;
розетки надлежащим образом
установлены, заземлены и
проверены;
розетки
трехфазного тока
снабжены нейтральным прово-
дом;
при использовании установки
для удаления опилок она тоже
должна быть достаточным
образом заземлена;
Сетевой кабель необходимо про-
кладывать таким образом, чтобы
он не мешал и не был поврежден в
ходе эксплуатации.
Следует предохранять сетевой
кабель от нагрева, воздействия
агрессивных жидкостей и контакта
с острыми
кромками.
Удлинительный кабель должен
иметь достаточное поперечное
сечение.
При отсоединении сетевой вилки
от розетки электросети не тяните
за кабель.
BПроверить направление вра-
щения! (только при исполнении с
двигателем трехфазного тока):
В зависимости от распределения
фаз ножевой вал может вращаться
в неправильном направлении. Это
может привести к повреждению
станка и заготовки. Поэтому перед
каждым новым подключением
проверяйте направление враще-
ния.
При неправильном направлении
вращения электрик должен поме-
нять фазы на подводке
или на
сетевом подключении.

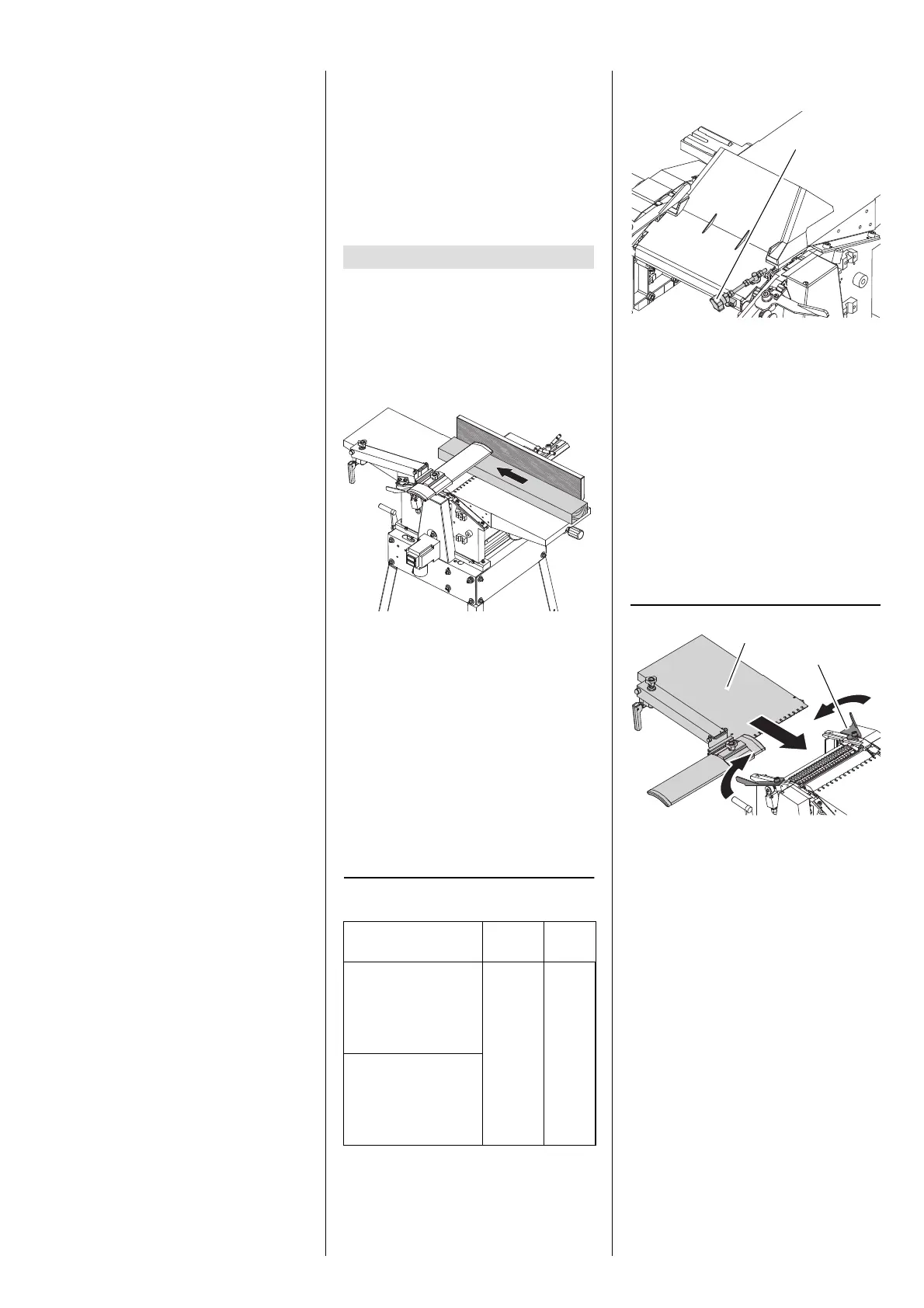

Строгальный станок HC 260 можно
использовать и как фуговальный, и
как рейсмусовый станок.
6.1 Эксплуатация в каче-
стве фуговального
станка
3Указание:
Фугование служит для проведе-
ния выравнивающих строгальных
работ на неровных поверхностях
(= фугование), например, для
очистки кромок бруса.
Заготовка лежит сверху на столе
приема.
Заготовка обрабатывается с
нижней стороны.
Направление подачи заготовки в
обратном направлении по сравне-
нию с рейсмусованием.
Габариты заготовки
Подготовка
AОпасность!
Перед проведением всех работ на
станке извлечь сетевой штекер!
1. Повернуть регулировочный винт
(65) по часовой стрелке до упора.
2. Откинуть кожух устройства для
выбрасывания стружки вниз.
3. Переставить левый и правый сто-
порный рычаг в наружное поло-
жение.
4. Установить стол сдачи (66) – оба
штифта на корпусе станка
должны зайти в нижние шлицы
направляющей стола сдачи.
3Указание:
Штифты должны активировать
концевой выключатель. Устрой-
ство можно включать только после
этого.
5. Зафиксировать стол сдачи (66) с
помощью двух стопорных рычагов
(67).
6. Поворотом регулятора высоты
установить стол сдачи на 2,0-
2,5 мм.
7. Рукояткой установить строгаль-
ный стол на высоту 120 мм.
8. Провести кожух отвода стружки
(это не кожух устройства для
выбрасывания стружки из шага 1)
со стороны приема под столом
приема в станок. Следить
за пра-
вильностью положения кожуха
отвода стружки:
вытяжной патрубок должен
быть обращен наружу.
Передвинуть кожух отвода
стружки, пока точка пересече-
ния вала и оси под столом при-
ема (стрелка) не будет нахо-
диться точно над подходящим
для него фиксатором кожуха
отвода стружки.
6. Управление
Длина Ширин
а
Высо
та
если менее 250 мм,
использовать чел-
ночную коробку
(вспомогательное
устройство подачи)
макс.
260 мм
мин.
5 мм
если более
1500 мм, работать с
дополнительной
опорой заготовки
или с помощником
65
66
67
