171
РУССКИЙ
ru
смолы), которые могут повредить
легкосплавные металлические
детали; в противном случае воз-
можно ухудшение эксплуатацион-
ной надежности легкосплавных
металлических деталей.
Для монтажа строгальных ножей
3Указание:
Если используются строгальные
ножи, заточенные с обеих сторон, то,
если другая сторона достаточно
остра, следует развернуть нож.
AОпасность!
Используйте только подходя-
щие строгальные ножи (см.
также «Технические характери-
стики») - неподходящие, непра-
вильно установленные, тупые
или поврежденные строгаль-
ные ножи могут разболтаться
или значительно повысить опа-
сность отдачи.
Следите за тем, чтобы всегда
заменялись или переворачива-
лись оба строгальных ножа.
Устанавливайте строгальные
ножи только с использованием
оригинальных
деталей.

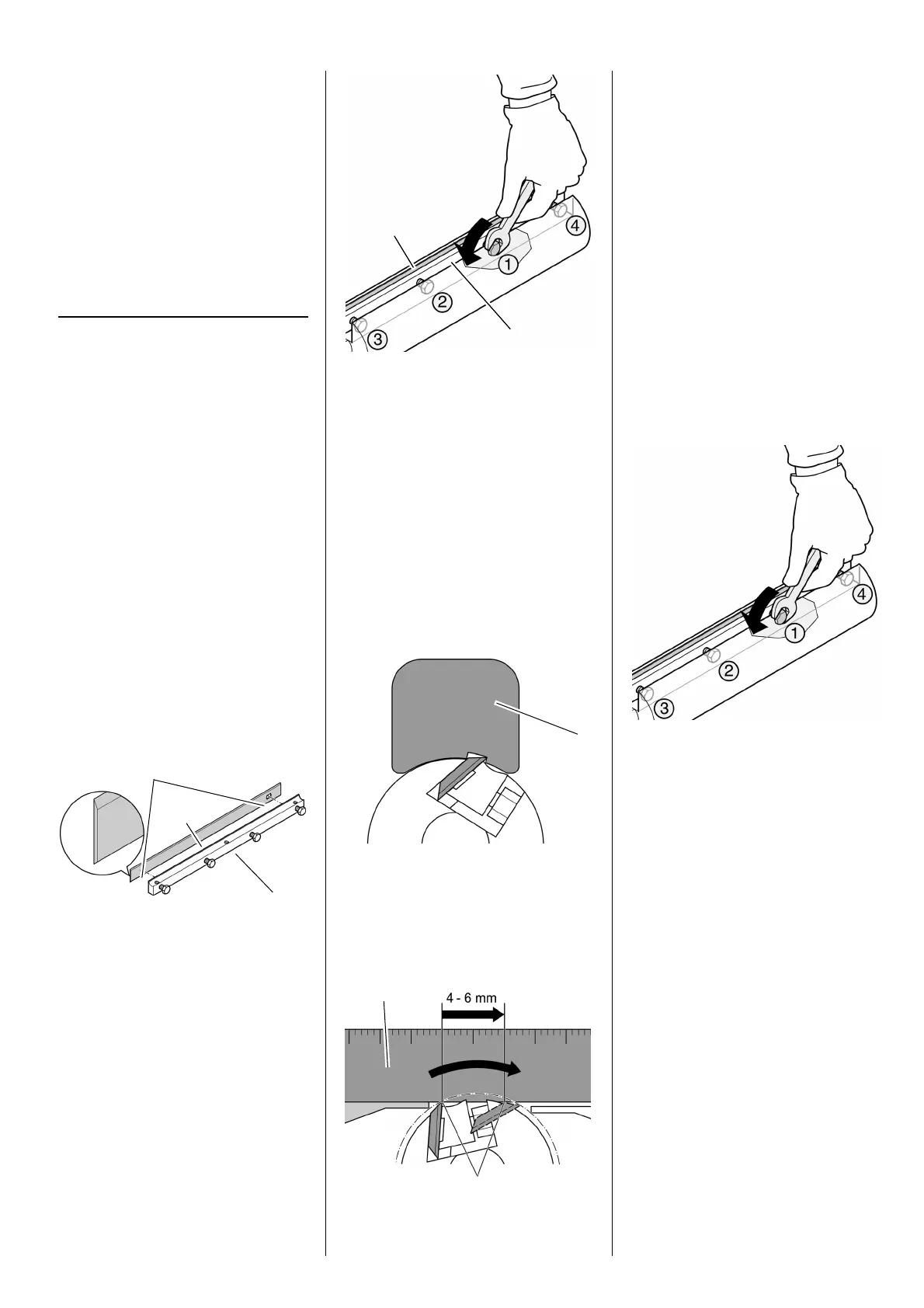

7. Уложить острый строгальный
нож, как на рисунке, на прижиg-
ную планку строгального ножа.
Оба штифта прижимной планки
строгального ножа должны войти
в оба отверстия (81) ножа.
8. Уложить прижимную планку стро-
гального ножа (83) со строгаль-
ным ножом (82) в ножевой вал.
Следить за тем, чтобы нож не
соскользнул с
обоих штифтов
прижимной планки строгального
ножа.
9. Выкрутить четыре шестигранных
винта на прижимной планке стро-
гального ножа настолько, чтобы
прижимная планка строгального
ножа (85) и нож (84) еще переме-
щались продольно оси ножевого
вала.
10. Для проверки выступания ножей
есть две возможности:
Шаблоном для настройки (86) (в
соответствии с предписаниями по
предотвращению несчастных слу-
чаев он должен входить в коg-
плект поставки).
Установить шаблон для
настройки строгальных ножей,
как изображено на рисунке. Ножи
должны выступать так, чтобы они
касались шаблона.
Эта проверка должна прово-
диться на обоих строгальных
ножах и на обеих сторонах ноже-
вого вала.
Алюминиевой линейкой (87) (тоm-
ней, чем шаблоном).
Приложить алюминиевую
линейку, как это изображено на
рисунке, над столом сдачи и
ножевом валом.
Вручную провернуть ножевой вал
на один оборот против рабочего
направления.
Установка строгального ножа
верна, если вращение переме-
щает линейку на 4-6 мм.
Эта проверка должна прово-
диться на обеих сторонах ноже-
вого вала.
11. Для регулировки выступания
ножей изменить с помощью ключа
с внутренним шестигранником
3 мм положение стопорных вин-
тов в планке-держателе строгаль-
ных ножей.
12. Для затягивания полностью
вывернуть четыре шестигранных
винта на прижимной планке стро-
гальных ножей. Во избежание
перекоса прижимной планки
строгального ножа следует начи-
нать со средних винтов, затем
пошагово затянуть винты, распо-
ложенные ближе к краю.
AОпасность!
Не используйте удлинитель
инструмента для обеспечения
затягивания.
Не затягивайте винты, ударяя
по инструменту.
13. Установить крышку ножевого
вала в исходное положение.
14. Установить упор.
7.2 Техническое обслужи-
вание механизма
подачи
1. Извлечь сетевой штекер.
2. Отпустить две гайки крышки
механизма и снять ее.
3. Установкой удаления стружки
или кистью удалить древесную
пыль и стружку.
4. Слегка обрызгать роликовую цепь
и подшипники осей и валов
(стрелка) спреем для техниче-
ского обслуживания и ухода (не
использовать масло!).
81
83
82
85
84
86
87
