PREFACE

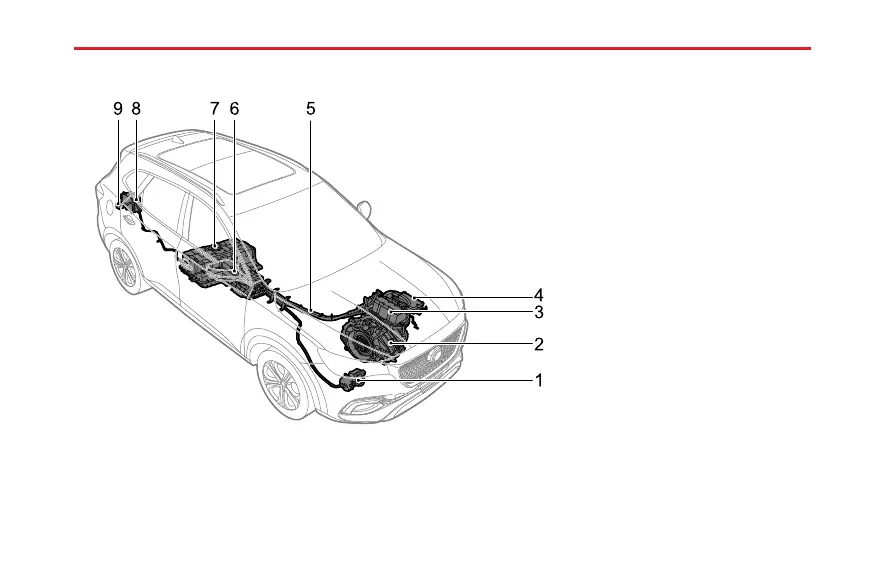

Thehigh-voltagesystemcomponentlayoutisshownbelow:
1
2
3
4
56789
1ElectricA/CCompressor
2ElectricalDriveUnit
3PowerElectronicBox
4DC/DCConverter
5HighVoltageHarness
6HighV oltageBattery(ESS)
7ManualServiceDisconnect(MSD)
8OnBoardCharger
9ChargingPort
10
