38

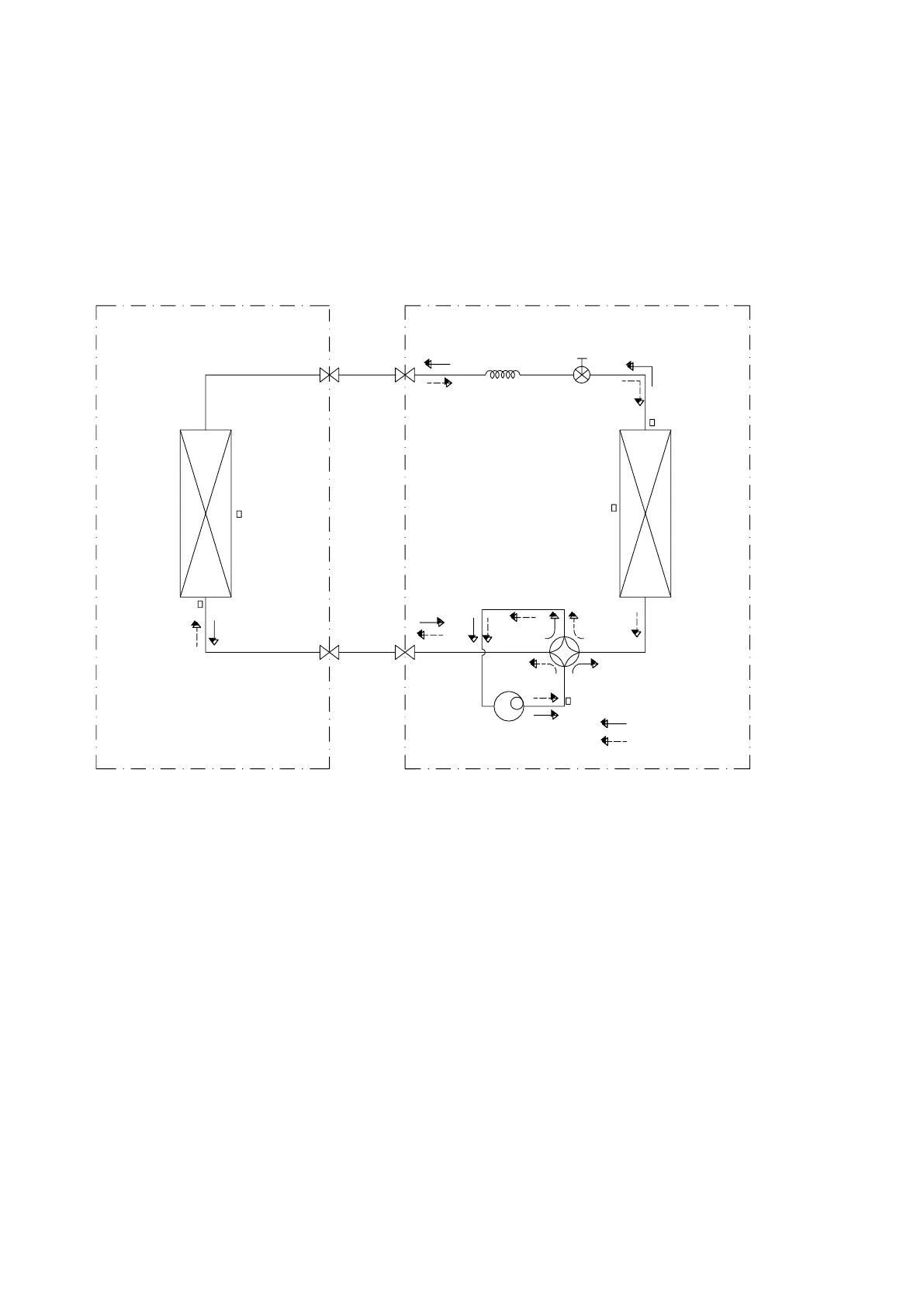

5. Refrigerant Cycle Diagram
MOCA30-18HFN1-MT0W, MOCA01-18HFN1-MT0W, MOD30-24HFN1-MT0W,
MOD01-23HFN1-MT0W, MOD31-24HFN1-MT0W, MOX330-09HFN1-MY5W,
MOX330-12HFN1-MW5W
LIQUID SIDE
GAS SIDE
HEAT
EXCHANGE
(EVAPORATOR)
HEAT
EXCHANGE
(CONDENSER)
Compressor
2-WAY VALVE
3-WAY VALVE
4-WAY VALVE
COOLING
HEATING
T1 Room temp.
sensor
T3 Condenser
temp. sensor
T5 Discharge
temp. sensor
T4 Ambient
temp. sensor
INDOOR OUTDOOR
T2 Evaporator
temp. sensor
Electronic
expansion valve
CAPILIARY TUBE
