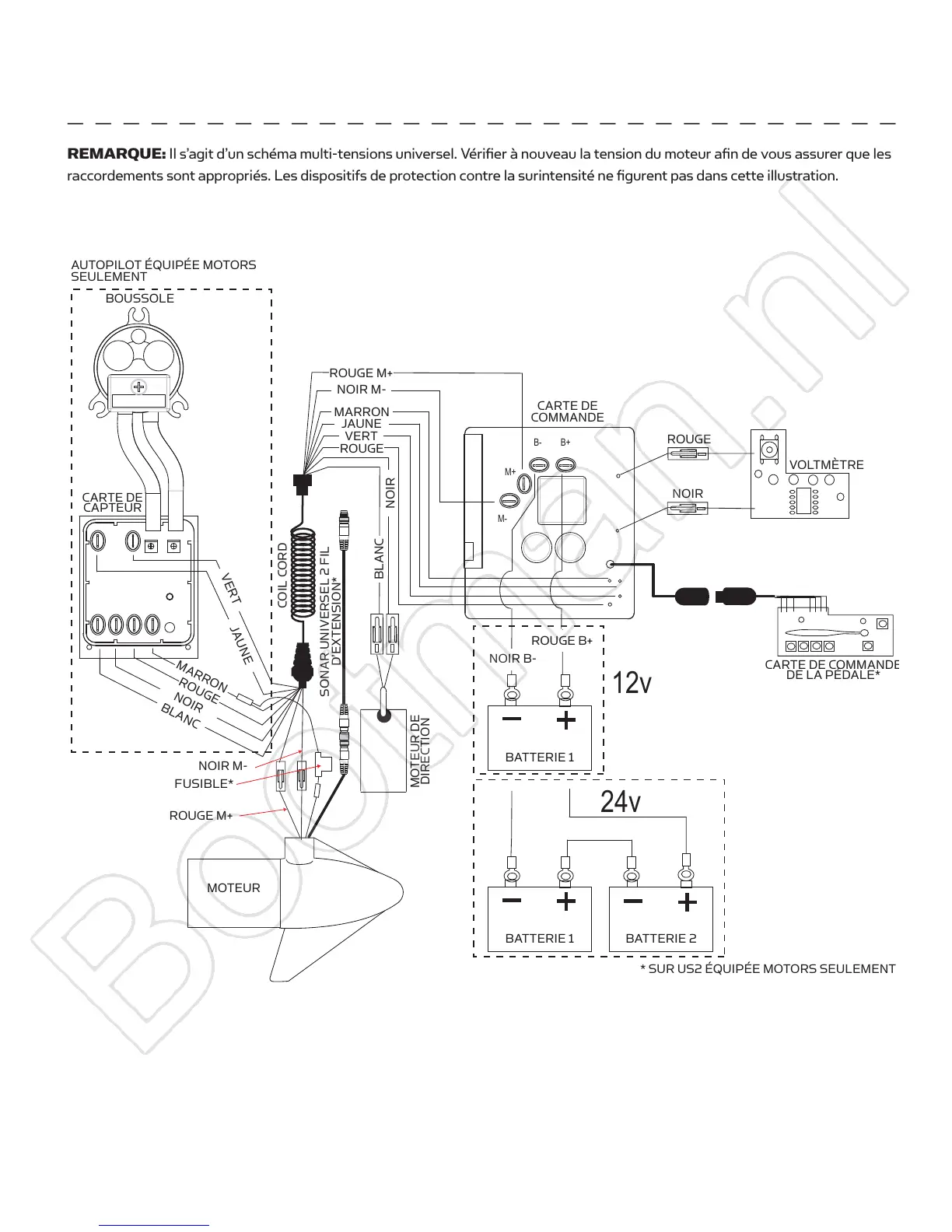

REMARQUE: Il s’agit d’un schéma multi-tensions universel. Vérifier à nouveau la tension du moteur afin de vous assurer que les
raccordements sont appropriés. Les dispositifs de protection contre la surintensité ne figurent pas dans cette illustration.
minnkotamotors.com | 29
©2015 Johnson Outdoors Marine Electronics, Inc.
SCHÉMA DE CÂBLAGE DU MOTEUR
B+
B-
M+
M-
12v
24v
BOUSSOLE
CARTE DE
CAPTEUR
ROUGE M+
NOIR M-
MARRON
JAUNE
VERT
ROUGE
NOIR
BLANC
SONAR UNIVERSEL 2 FIL
D’EXTENSION*
COIL CORD
VERT
JAUNE
MARRON
ROUGE
NOIR
BLANC
NOIR M-
FUSIBLE*
ROUGE M+
MOTEUR
MOTEUR DE
DIRECTION
CARTE DE
COMMANDE
ROUGE
NOIR
VOLTMÈTRE
DE LA PÉDALE*
NOIR B-
BATTERIE 1
BATTERIE 1 BATTERIE 2
* SUR US2 ÉQUIPÉE MOTORS SEULEMENT
ROUGE B+
AUTOPILOT ÉQUIPÉE MOTORS
SEULEMENT
