– 7 –
F
(3) Il est possible de connecter jusqu’à deux contrôleurs à distance à un seul groupe
• Lorsque deux contrôleurs à distance sont connectés à un seul groupe, définissez toujours un
contrôleur à distance principal et un contrôleur à distance secondaire.
• Lorsqu’il n’y a qu’un contrôleur à distance connecté à un groupe, réglez-le comme étant le
contrôleur à distance principal. Lorsque deux contrôleurs à distance sont connectés à un seul
groupe, définissez toujours un contrôleur à distance principal et un contrôleur à distance
secondaire (pour le réglage du commutateur principal/secondaire, reportez-vous à l’opération 5
dans la section .)
REMARQUE : Lors de l'utilisation d'un contrôleur à distance simple MA avec d'autres contrôleurs
à distance MA, veillez à respecter les règles de compatibilité suivantes.
(4) Longueur totale du câble du contrôleur à distance
• Le contrôleur à distance simple MA peut être installé à 200 m (656-1/8 ft) de l’unité.
Procurez-vous des câbles à 2 âmes, de 0,75 à 1,25 mm
² (16 à 28 AWG) de section.
Ce contrôleur à distance est prévu pour une installation murale. Il peut être installé dans le boîtier de
connexion ou directement sur le mur. Lorsque vous effectuez une installation directe sur un mur les
fils peuvent être passés par l'arrière ou sur le dessus du contrôleur à distance.
(1) Choix d'un site d'installation
Installez le contrôleur à distance (boîtier de connexion) sur le site dans un endroit satisfaisant aux
conditions suivantes.
(a) Une surface plane
(b) Un endroit où le contrôleur à distance peut mesurer la température interne exacte
Les capteurs de surveillance de la température intérieure sont situés sur l'unité intérieure et sur le
contrôleur à distance. Quand la température est surveillée avec le capteur du contrôleur à
distance, le capteur intégré au contrôleur à distance principal surveille la température de la pièce.
Lorsque vous utilisez le capteur du contrôleur à distance, suivez les instructions ci-dessous.

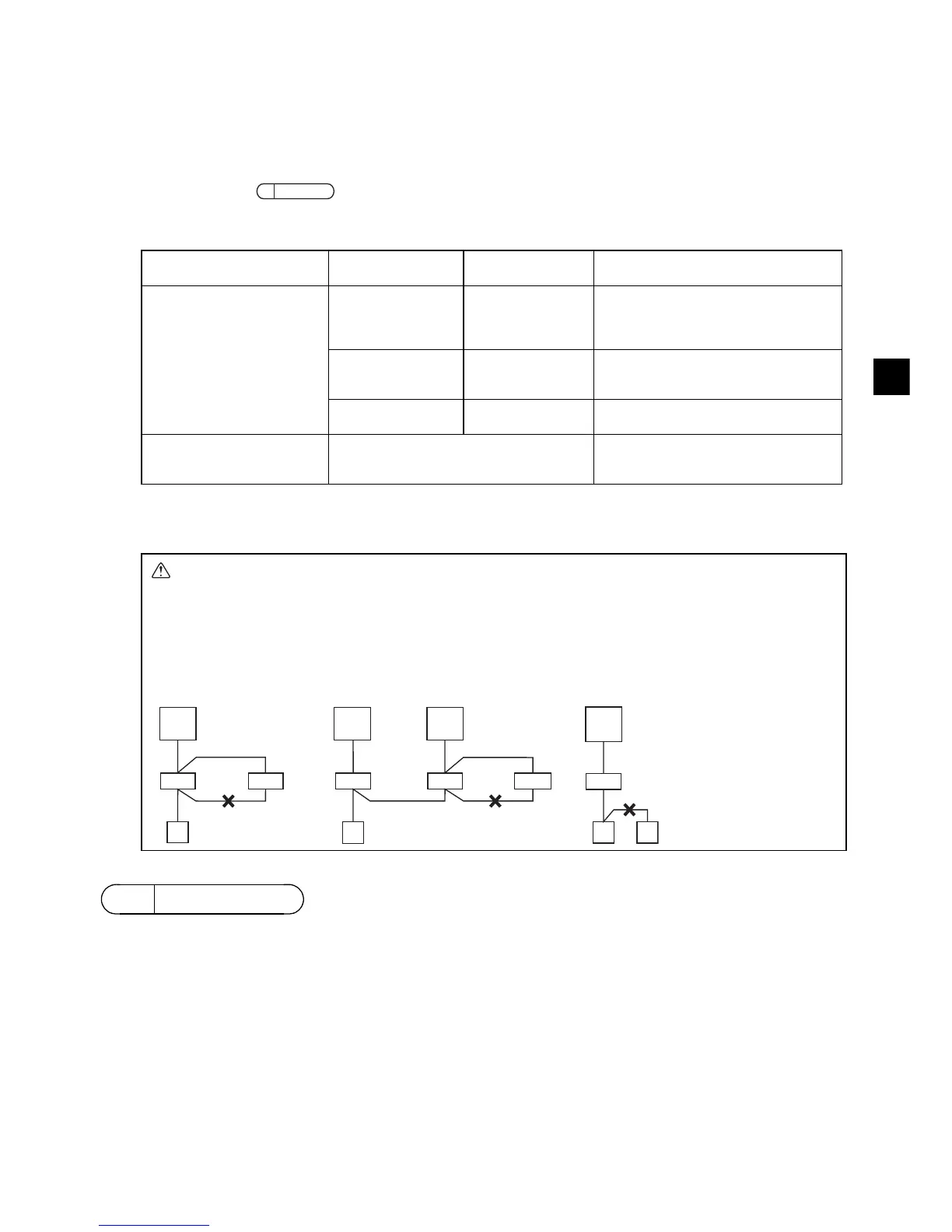

Fonction de l'unité intérieure Contrôleur à distance
principal
Contrôleur à
distance secondaire
Compatibilité
Modèles applicables pour les
modes AUTO (deux points de
réglage) et INVERSION
Ce contrôleur à
distance simple MA
Ce contrôleur à
distance simple MA
Compatibles. Les modes AUTO (deux
points de réglage) et INVERSION peuvent
être utilisés en fonction des unités
intérieures à connecter.
Autres contrôleurs à
distance MA
Ce contrôleur à
distance simple MA
Compatibles, mais les modes AUTO
(deux points de réglage) et INVERSION
ne sont pas utilisables.
Ce contrôleur à
distance simple MA
Autres contrôleurs à
distance MA
Incompatibles
Modèles non applicables pour
les modes AUTO (deux points
de réglage) et INVERSION
Combinaison de tous les contrôleurs à
distance ci-dessus
Compatibles
ATTENTION
- Le raccordement ne peut pas se faire sur le TB5 de l’appareil intérieur d’un même
système réfrigérant, sinon le système ne fonctionnera pas correctement.
- Les contrôleurs à distance ne peuvent pas être raccordés ensemble. Un seul câble
peut être connecté au bloc de sorties d’un contrôleur à distance.
- Si vous connectez le câble au TB5, vous pouvez connecter jusqu’à deux câbles de
même dimension sur un seul bloc de sorties.
a Appareil extérieur
b Appareil intérieur
d Contrôleur à distance
principal
e Contrôleur à distance
secondaire
5 Installation
