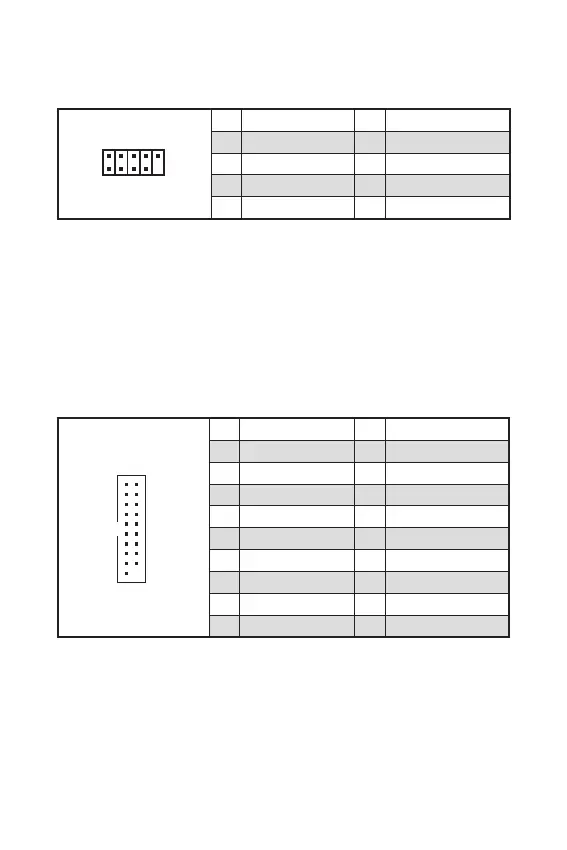

Ce connecteur vous permet de relier un port USB 3.2 Gen 1 5 Gb/s sur le panneau

avant.

10 11

1 Power 11 USB2.0+

2 USB3_RX_DN 12 USB2.0-

3 USB3_RX_DP 13 Ground

4 Ground 14 USB3_TX_C_DP

5 USB3_TX_C_DN 15 USB3_TX_C_DN

6 USB3_TX_C_DP 16 Ground

7 Ground 17 USB3_RX_DP

8 USB2.0- 18 USB3_RX_DN

9 USB2.0+ 19 Power

10 Ground 20 No Pin





Notez que les câbles d’alimentation et de terre doivent être branchés correctement

afin d’éviter d’endommager la carte.



Ce connecteur vous permet de relier un port USB 2.0 sur le panneau avant.









d’éviter tout dommage sur la carte mère.



Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB,

veuillez installer l’utilitaire MSI® Center.

2 10

1 VCC 2 VCC

3 USB0- 4 USB1-

5 USB0+ 6 USB1+

7 Ground 8 Ground

9 No Pin 10 NC
