Vue d’ensemble des composants

JUSB3 : Connecteur USB 3.2 Gen 1

Ce connecteur vous permet de relier un port USB 3.2 Gen 1 5 Gb/s sur le panneau

avant.

⚠

Important

Notez que les câbles d’alimentation et de terre doivent être branchés correctement

afin d’éviter d’endommager la carte.

10 11

1 Power 11 USB2.0+

2 USB3_RX_DN 12 

3 USB3_RX_DP 13 Ground

4 Ground 14 USB3_TX_C_DP

5 USB3_TX_C_DN 15 USB3_TX_C_DN

6 USB3_TX_C_DP 16 Ground

7 Ground 17 USB3_RX_DP

8  18 USB3_RX_DN

9 USB2.0+ 19 Power

10 Ground 20 No Pin

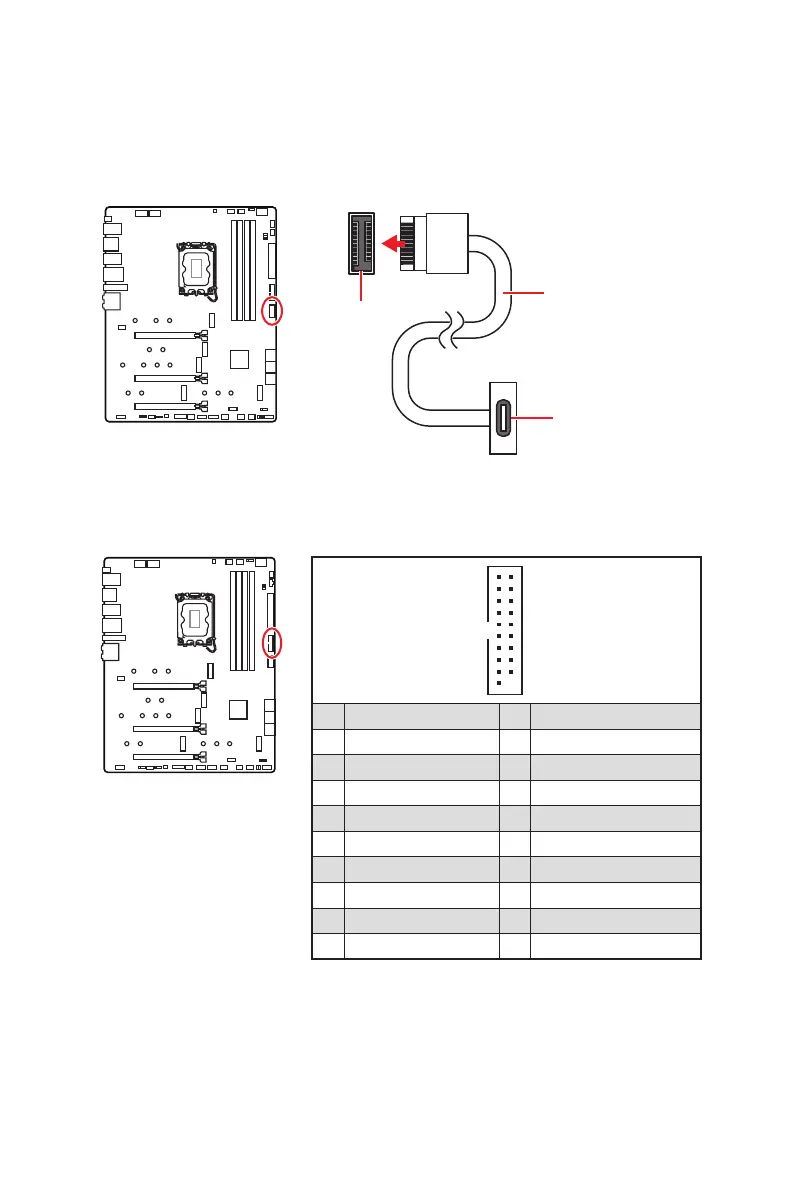

JUSB4 : Connecteur USB 3.2 Gen 2 Type-C



panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une



dans le bon sens.

JUSB4





sur le panneau

avant

MSI MPG Z690 CARBON WIFI Specifications

General

Form Factor	atx
Chipset	z690
Chipset Compatibility	intel
Processor Socket	socket lga 1700
Processor Compatibility	intel, intel core i9, intel core i7, intel core i5, intel core i3
RAID	raid 0, raid 1, raid 5
Multi-GPU	crossfire
Memory Type	ddr5
Memory Speeds	6666
SATA Connectors	6x sata 6g
Wireless Standard	ax
Wireless Networking Standard	wi-fi 6e
Wireless Connectivity	bluetooth, wi-fi
USB Ports	6 x usb-a 3.2, 1 x usb-c 3.2, 4 x usb-a 2.0
Audio Ports	1x front audio (jaud)
Audio Channels	8
M.2 Slots	5
