29

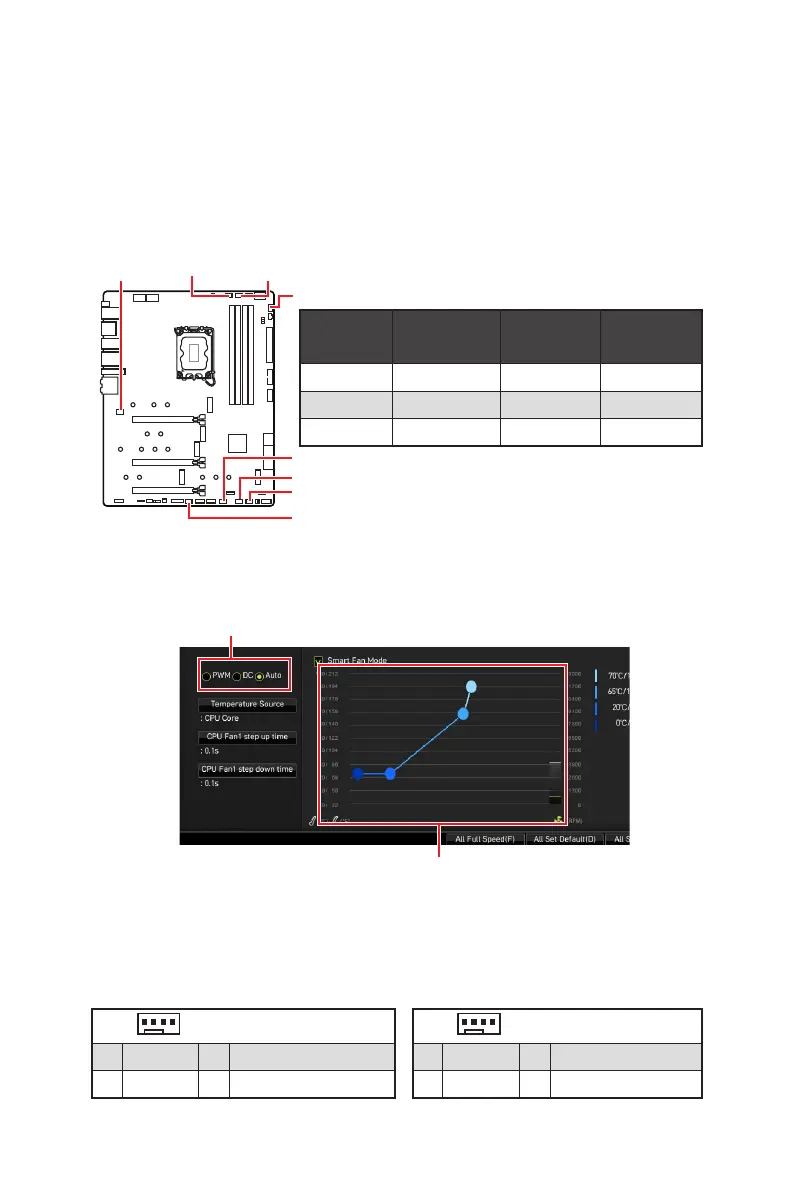

Übersicht der Komponenten
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Stromanschlüsse für
Lüfter
Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder
konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal.
Umschalten des Lüfter-Modus und Anpassung der Lüfterdrehzahl
Sie können unter BIOS > HARDWARE MONITOR
umschalten und die Lüfterdrehzahl ändern.
Wählen Sie den PWMDC
⚠
Wichtig
Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des
Die Gradientenpunkte des Lüfterverlaufs erlauben die
Temperatur.
Pin-Belegung der Lüfteranschlüsse
CPU_FAN1
SYS_FAN2
SYS_FAN3
SYS_FAN4
SYS_FAN5
PUMP_FAN1
SYS_FAN6
SYS_FAN1
Anschluss
Standard-
lüftermodus
Max. Strom
Max.
Leistung
CPU_FAN1 Auto Modus 3A 36W
PUMP_FAN1 PWM Modus 3A 36W
SYS_FAN1~6 DC Modus 1A 12W
1
Pin-Belegung des PWM-Modus
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
1
Pin-Belegung des DC-Modus
1 Ground 2 Voltage Control
3 Sense 4 NC
