17

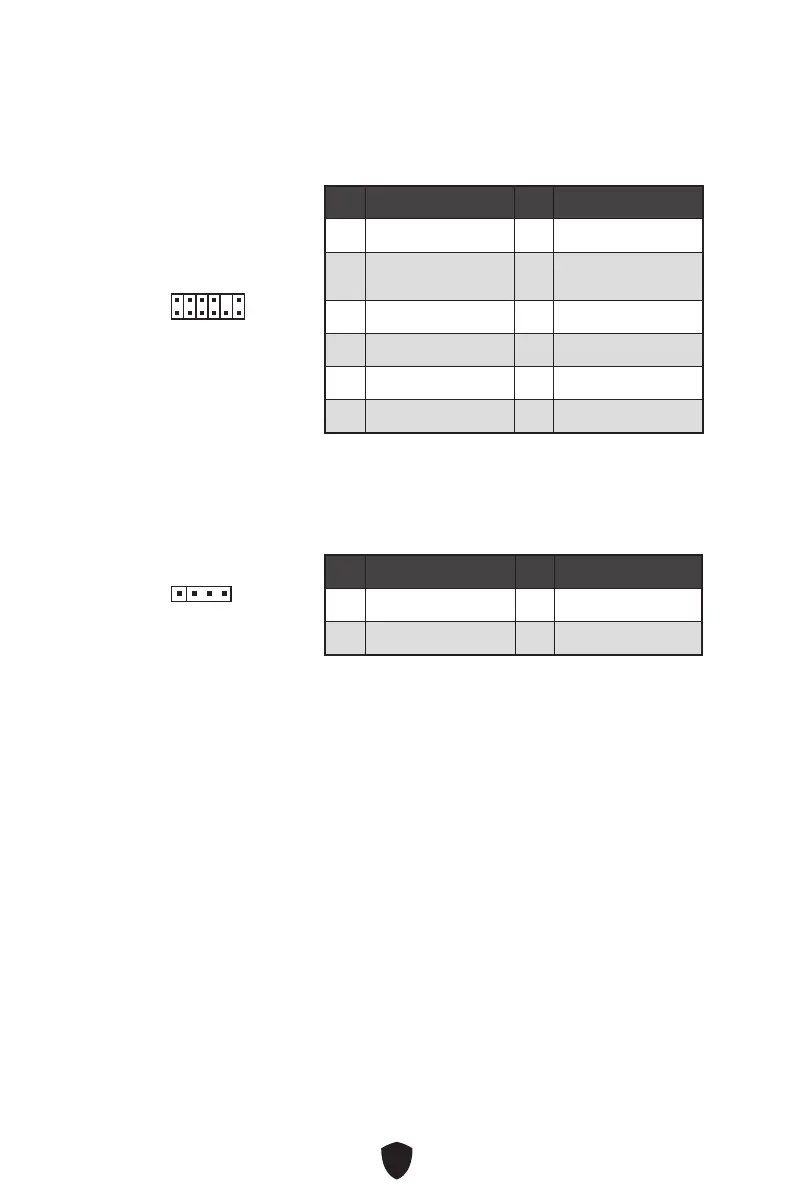

JTPM1: TPM Anschluss
Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet.
Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie
bitte dem TPM Plattform Handbuch.
Pin Signalname Pin Signalname
1 SPI Power 2 SPI Chip Select
3
Master In Slave Out
(SPI Data)
4
Master Out Slave In
(SPI Data)
5 Reserved 6 SPI Clock
7 Ground 8 SPI Reset
9 Reserved 10 No Pin
11 Reserved 12 Interrupt Request
1
2 12
11
Wichtig
Der JRGB Anschluss unterstützt bis zu 2 Metern 5050 RGB LED-Streifen (12V/G/
R/B) mit der maximalen Leistung von 3 A (12 V)
Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie
die RGB-LED-Streifen ein- und ausbauen.
Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens.
JRGB1: RGB LED Anschluss (für PRO H610M-G DDR4)
Mit dem JRGB Anschluss können Sie den 5050 RGB-LED-Streifen (12 V) anschließen.
Pin Signalname Pin Signalname
1 +12V 2 G
3 R 4 B
1

Table of Contents

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the MSI PRO H610M-G and is the answer not in the manual?

MSI PRO H610M-G Specifications

General IconGeneral
Form FactorMicro-ATX
ChipsetIntel H610
SocketLGA 1700
Memory Slots2 x DIMM
Maximum Memory64GB
PCIe Slots1 x PCIe 4.0 x16, 1 x PCIe 3.0 x1
SATA Ports4 x SATA 6Gb/s
Video Outputs1 x HDMI, 1 x VGA
Memory SpeedDDR4 3200 MHz
M.2 Slots1 x M.2
AudioRealtek ALC897
LANRealtek RTL8111H Gigabit LAN
USB Ports4 x USB 3.2 Gen 1, 6 x USB 2.0
