18

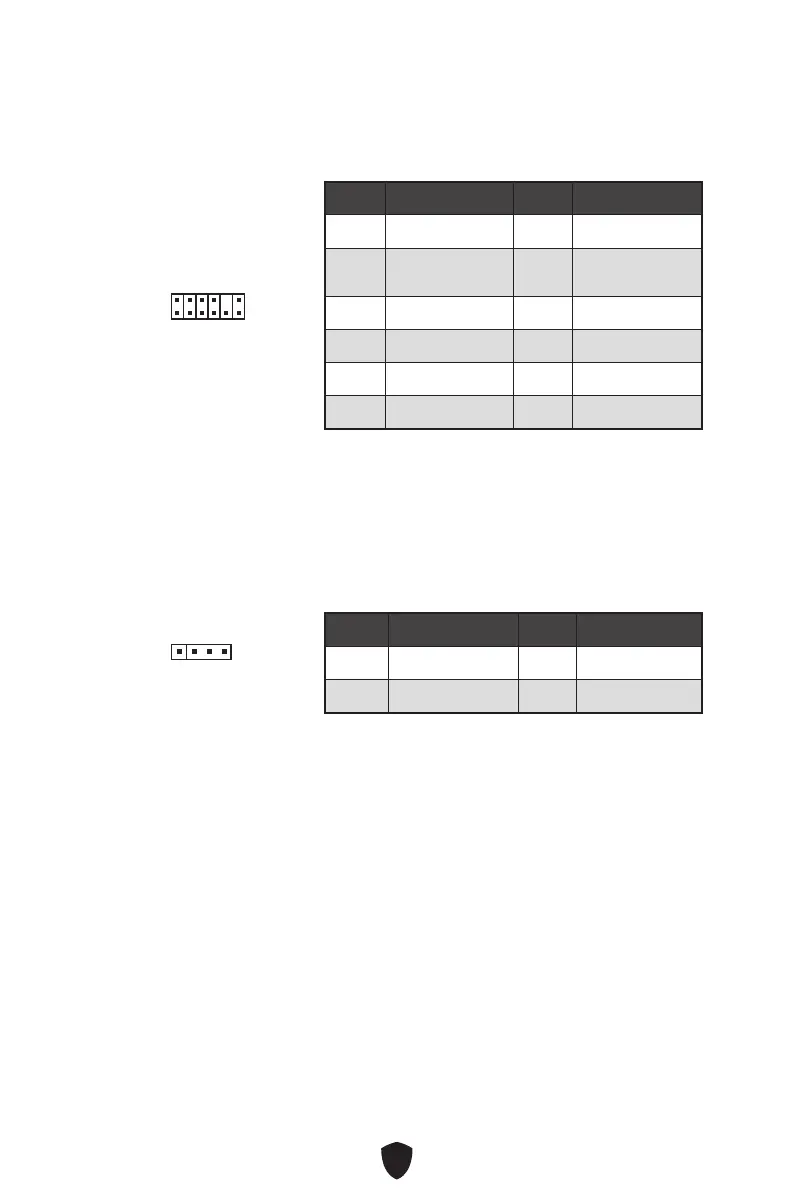

JTPM1 : Connecteur de module TPM
Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous
référer au manuel du module TPM pour plus d’informations.
Broche Nom de signal Broche Nom de signal
1 SPI Power 2 SPI Chip Select
3
Master In Slave Out
(SPI Data)
4
Master Out Slave In
(SPI Data)
5 Reserved 6 SPI Clock
7 Ground 8 SPI Reset
9 Reserved 10 No Pin
11 Reserved 12 Interrupt Request
1
2 12
11

Important
 Le connecteur JRGB supporte des rubans LED RGB (12 V/G/R/B) de type 5050 d’une
longueur de 2 mètres maximum avec une puissance nominale maximale de 3 A (12 V).
 Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre
l’alimentation et à débrancher le câble d’alimentation de la prise électrique.
 Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED.
JRGB1 : Connecteur LED RGB (pour PRO H610M-G
DDR4)
Le connecteur JRGB vous permet de connecter un ruban LED RGB de type 5050 12 V.
Broche Nom de signal Broche Nom de signal
1 +12V 2 G
3 R 4 B
1

MSI PRO H610M-G Specifications

General

Form Factor	Micro-ATX
Chipset	Intel H610
Socket	LGA 1700
Memory Slots	2 x DIMM
Maximum Memory	64GB
PCIe Slots	1 x PCIe 4.0 x16, 1 x PCIe 3.0 x1
SATA Ports	4 x SATA 6Gb/s
Video Outputs	1 x HDMI, 1 x VGA
Memory Speed	DDR4 3200 MHz
M.2 Slots	1 x M.2
Audio	Realtek ALC897
LAN	Realtek RTL8111H Gigabit LAN
USB Ports	4 x USB 3.2 Gen 1, 6 x USB 2.0
