MSI Z87-G43 GAMING User Guide

简体中文
Sc-7

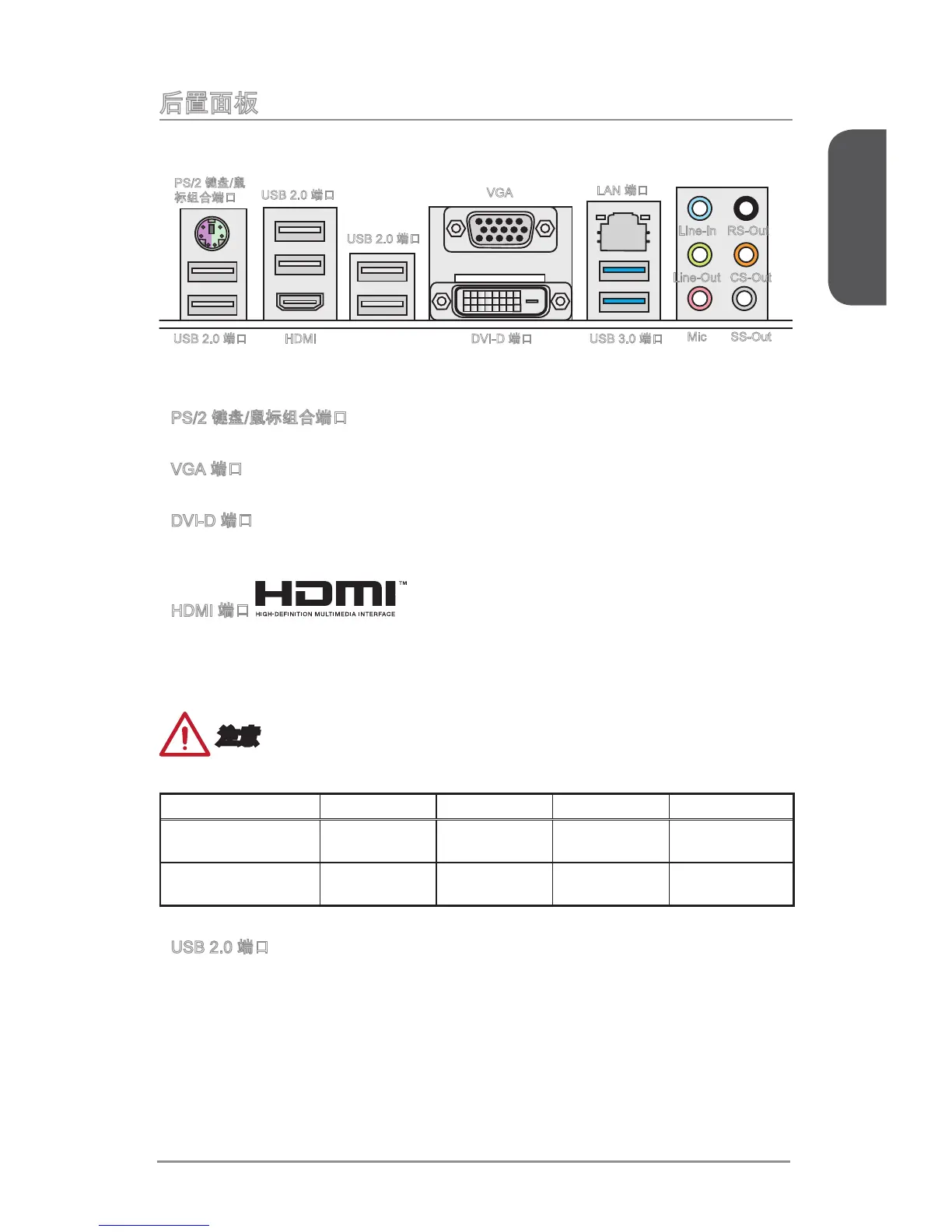

后置面板
PS/2 键盘/鼠标组合端口
组合 PS/2
®
鼠标/键盘迷你 DIN 接口。可连接 PS/2
®
鼠标/键盘。
VGA 端口
此 DB15-pin 母接口用于连接显示器。
DVI-D 端口
DVI-D (Digital Visual Interface- Digital) 接口允许您连接LCD显示器, 或则一个带适配器
的CRT显示器。更多信息请参考您的显示器手册。
HDMI 端口
高清晰度的多媒体接口(HDMI)是一个全数字化的音频-视频界面，能传送未压缩的数据
流。HDMI支持所有电视格式，包括标准，提高，或高清晰度的视频，加上多声道数字
式音频在一根唯一的数据线上。
注意
此平台通过集成显卡输出端口支持双显示和三显示功能。
VGA+DVI-D DVI-D+HDMI HDMI+VGA HDMI+VGA+DVI-D
扩展模式
(桌面扩展到其它显示器)
◯ ◯ ◯ ◯
复制模式
(显示器有相同的屏幕)
◯ ◯ ◯ ◯
USB 2.0 端口
此USB 2.0端口用来连接 USB 2.0 设备。如键盘，鼠标或者其它USB 2.0兼容设备。
▶
▶
▶
▶
▶
Line-In
Line-Out
Mic
RS-Out
CS-Out
SS-Out
USB 3.0 端口
LAN 端口
PS/2 键盘/鼠
标组合端口
USB 2.0 端口 DVI-D 端口HDMI
USB 2.0 端口
VGA
USB 2.0 端口

MSI Z87-G43 GAMING Specifications

General

Chipset	Intel Z87
Form Factor	ATX
CPU Socket	LGA 1150
Maximum Memory	32GB
PCI Express x16 Slots	2
PCI Express 3.0 x16	1
PCI Express 2.0 x16	1
PCI Express x1	2
PCI Slots	3
SATA Ports	6 x SATA 6Gb/s
USB Ports	6 x USB 3.0, 8 x USB 2.0
Multi-GPU Support	AMD CrossFireX
Memory Slots	4
Memory Standard	DDR3 1066/1333/1600
Audio	Realtek ALC1150
LAN	Killer E2205 Gigabit LAN
RAID Support	RAID 0, 1, 5, 10
Power Connectors	24-pin ATX main power connector, 8-pin ATX 12V power connector
