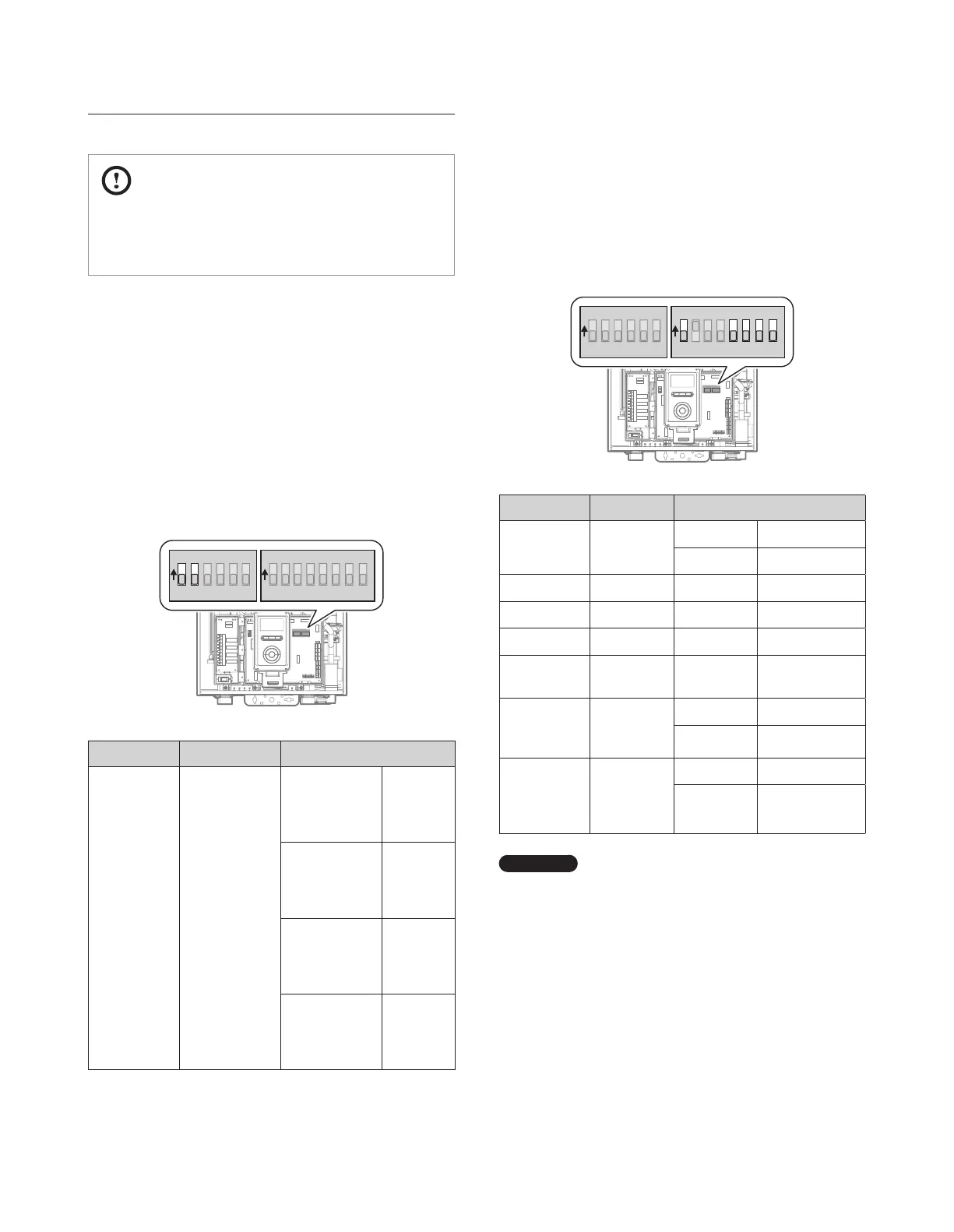

61Réglage des commutateurs DIP
MISE EN GARDE
Ne retirez pas le couvercle tant que l’alimentation de la
chaudière n’est pas coupée ou débranchée. Dans le cas
contraire, vous risqueriez de subir une décharge électrique.
La chaudière présente 2 ensembles de commutateursDIP sur la
carte de circuits imprimés (PCB) principale. Les commutateursDIP
servent à contrôler les fonctionnalités de la chaudière. Réglez les
commutateursDIP de façon appropriée, selon l’environnement
dans lequel ils sont installés.
6.1 Commutateur DIP 1
(unité à 6 commutateurs)
Le commutateurDIP n°1 de la carte de circuits imprimés permet
de configurer l’état de fonctionnement et les paramètres de
modèle/capacité.
1 2 3 4 5 6
O
N
O
N
1 2 3 4 5 6 7 8
Commutateur Fonction Réglage
1 et 2
État de
fonctionnement
Fonctionnement
normal
1-OFF
(désactivé),
2-OFF
(désactivé)
2étape MAX
1-ON
(activé),
2-OFF
(désactivé)
1étape MIN
1-OFF
(désactivé),
2-ON
(activé)
1étape MAX
1-ON
(activé),
2-ON
(activé)
6.2 Commutateur DIP2
(unité avec 8commutateurs)
Le commutateurDIP n°2 de la carte de circuits imprimés
permet de configurer le type de gaz, les modes de contrôle de
la température, le pays et l’activation ou la désactivation du
thermostat de chauffage des locaux.
1 2 3 4 5 6
O
N
O
N
1 2 3 4 5 6 7 8
Commutateur Fonction Réglage
1 Type de gaz
Gaz naturel 1-OFF (désactivé)
Gaz propane 1-ON (activé)
2 Réservé - -
3 Réservé - -
4 Réservé - -
5 et 6 Pays
États-Unis/
Canada
5-OFF (désactivé),
6-OFF (désactivé)
7
Thermostat
de chauffage
des locaux
Utilisé 7-OFF (désactivé)
Non utilisé 7-ON (activé)
8
Contrôle
de la
température
d’évacuation
Utilisé 8-OFF (désactivé)
Non utilisé 8-ON (activé)
Remarque
Lorsque vous réglez le commutateurDIPPCB
2 n°8 à ON (activé), assurez-vous que la
tuyauterie PVC-C ou en polypropylène est utilisée
pour la ventilation d’évacuation.
6. Réglage des commutateurs DIP
