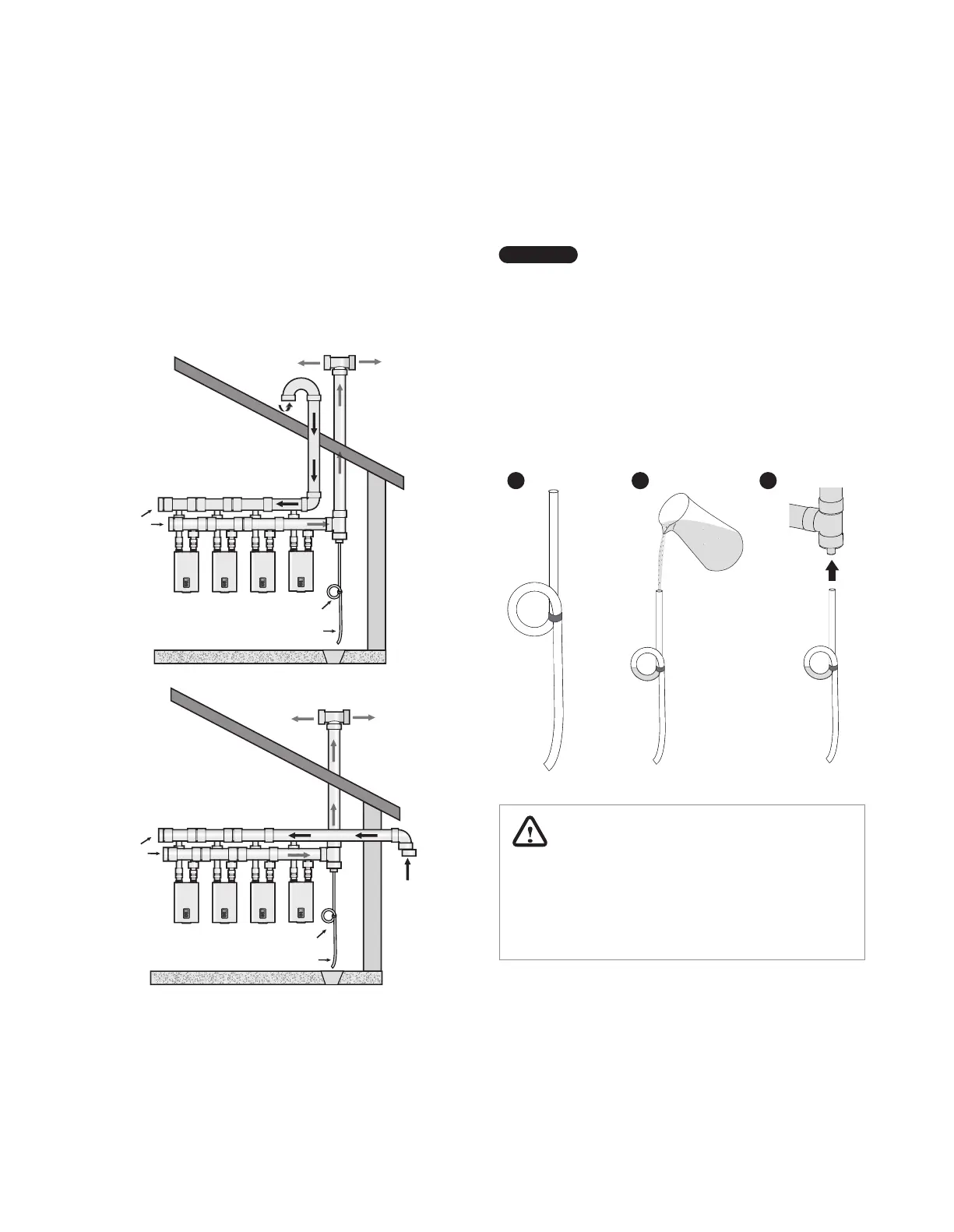

79Installation d’un système de ventilation commune
Pour installer un dispositif de vidange du condensat au système
en cascade:
1. Faites une boucle avec un tuyau de vidange et fixez la boucle
avec une attache.
Remarque
●
Lorsque vous bouclez le tuyau, ne le pliez pas
excessivement. Si le tuyau est plié à un angle
excessif, le tuyau sera déformé et l’écoulement sera
réduit.
●
Lorsque vous fixez l’attache au tuyau pour le
maintenir en boucle, ne serrez pas le tuyau
excessivement. Si l’attache est trop serrée, le tuyau
sera déformé et l’écoulement sera réduit.
2. Faites l’essai de la boucle avec de l’eau du robinet.
3. Installez le tuyau sur le système en cascade et placez
l’extrémité du tuyau dans un drain.
ATTENTION
Après avoir installé le tuyau de vidange du condensat,
vérifiez la boucle de nouveau pour vous assurer que l’eau
d’essai ne fuit pas. La boucle (siphon) doit être mise à l’essai
avec de l’eau avant l’activation du système pour prévenir la
fuite de gaz d’évacuation toxiques sur le site d’installation.
9.7 Installation d’un dispositif de vidange
du condensat
Reportez-vous aux exemples ci-dessous pour l’installation
d’un tuyau de vidange de condensat (non fourni) au système
de ventilation commune. Le tuyau de vidange du condensat
prévient l’écoulement de condensat ou de pluie dans le système
d’évacuation des gaz et leur accumulation en aval du clapet anti-
refoulement.
Évacuation
n
’extrémité
Boucle de siphon
Tuyau de vidange
Admission
Bouchon
d’extrémité
Drain
Boucle de siphon
Tuyau de vidange
