80 Installation d’un système de ventilation commune

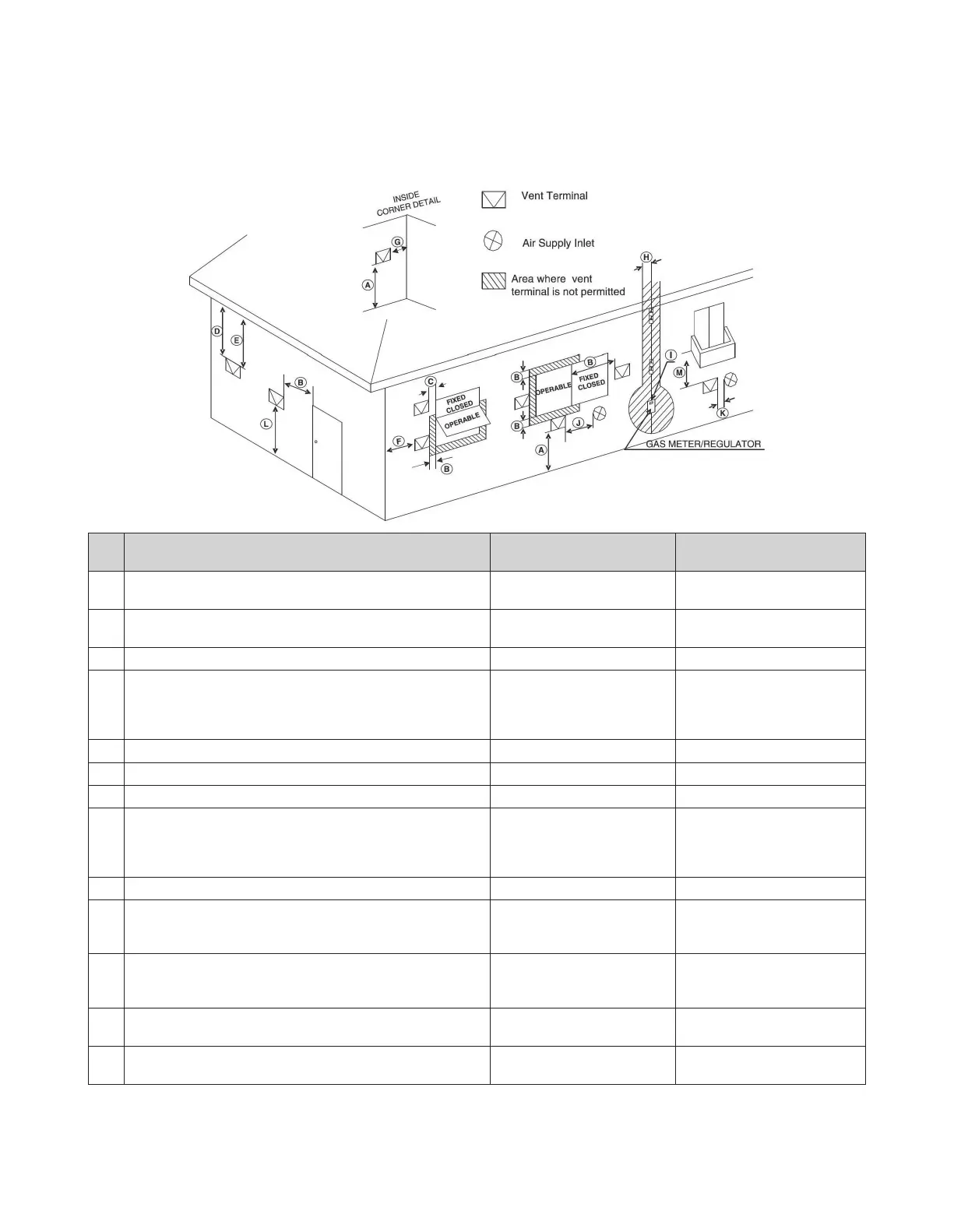

9.8 Distance pour la sortie de ventilation (pour ventilation directe)
Réf. Description
Installation avec ventilation
directepour le Canada
Installation avec ventilation
directepour les États-Unis
A
Espace au-dessus d’un contreplaqué, d’une véranda,
d’unporche, d’une terrasse ou d’un balcon
30 cm (12 po) 30 cm (12 po)
B
Espace libre par rapport à une fenêtre ouportepouvant
être ouverte
30 cm (12 po) 30 cm (12 po)
C Espace libre par rapport aux fenêtres qui ne s’ouvrent pas * *
D
Distance verticale par rapport à un débord de toit
ventilé situé au-dessus de la connexion de sortie de la
ventilation, à une distance horizontale maximale de 61
cm (2 pi) du centre de la sortie
* *
E Espace libre par rapport au débord d’un toit non ventilé * *
F Dégagement du coin extérieur * *
G Dégagement du coin intérieur * *
H
Dégagement de chaque côté de l’axe étendu au-dessus
du compteur/détendeur
91cm (3pi) de hauteur
4,57m (15pi) au-dessus du
compteur/détendeur
assemblé
*
I Espace libre aupoint de sortie de l’évent du détendeur 91 cm (3 pi) *
J
Espace libre entre l’entrée d’air non mécanique et le
bâtiment ou entre l’entrée d’air de combustion et tout
autre appareil
91 cm (36 po) 30 cm (12 po)
K Espace libre à l’entrée d’air mécanique 1,83 m (6 pi)
91cm (3pi) au-dessus si la
distance horizontale est de
3m (10pi) ou moins
L
Espace libre au-dessus d’un trottoir ou d’une allée pavé
situé sur une propriété publique
2,13 m (7 pi)† *
M
Espace libre sous une véranda, unporche, une terrasse
ou un balcon
30 cm (12 po)‡ *
1. Conformément au Code d’installation du gaz naturel et du propane CSAB149.1 en vigueur.
2. Conformément avec la norme ANSIZ223.1 / NFPA 54 du National Fuel Gas Code en vigueur
† Un évent ne doit pas aboutir directement au-dessus d’un trottoir ou d’une allée pavée situé entre deux maisons individuelles et desservant les deux maisons.
‡ Autorisé uniquement si la véranda, leporche, la terrasse ou le balcon est entièrement ouvert au minimum sur deux côtés sous le plancher.
* Distances conformes aux codes d’installation locaux et aux exigences du fournisseur de gaz.
